*RIGIDWALL_GEOMETRIC

LS-DYNA入力インターフェースキーワードさまざまな形状を持つ剛壁を定義します。

フォーマット

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)
*RIGIDWALL_GEOMETRIC_TYPE_{OPTION}_{OPTION}_{OPTION}

OPTION=IDの場合、次の行を挿入。

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)
`Rwall_ID`	`Title`

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)
`Set_ID`	`Setex_ID`	`Box_ID`
`XT`	`YT`	`ZT`	`XH`	`YH`	`ZH`	`FRIC`

TYPEがCYLINDRICALまたはSPHEREの場合は次の行を挿入。

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)
`Radius`

TYPE=FLATの場合、次の行を挿入。

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)
`XHEV`	`YHEV`	`ZHEV`	`LENL`	`LENM`

TYPE=PRISMの場合、次の行を挿入。

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)
`XHEV`	`YHEV`	`ZHEV`	`LENL`	`LENM`	`LENP`

OPTION=MOTIONの場合、次の行を挿入。

(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)
`Fct_ID`	`OPT`	`VX`	`VY`	`VZ`

定義

フィールド	内容	SI単位の例
`TYPE`	CYLINDER 円柱剛壁 FLAT 平面剛壁 PRISM プリズム剛壁 SPHERE 球面剛壁
`OPTION`	ID 剛壁のIDとタイトルを結合した新たな行を挿入 MOTION モーションを定義する新たな行を挿入
`Rwall_ID`	剛壁の識別子（オプション）（整数）
`Title`	オプションのタイトル（文字、最大70文字）
`Set_ID`	剛壁と接触する節点セット（整数）
`Setex_ID`	剛壁との接触から除外する節点セット（整数）
`Box_ID`	剛壁と接触するボックスの識別子（整数）
`XT`	剛壁のテール点のX座標（実数）	$[m]$
`YT`	剛壁のテール点のY座標（実数）	$[m]$
`ZT`	剛壁のテール点のZ座標（実数）	$[m]$
`XH`	剛壁のヘッド点のX座標（法線方向を定義）（実数）	$[m]$
`YH`	剛壁のヘッド点のY座標（法線方向を定義）（実数）	$[m]$
`ZH`	剛壁のヘッド点のZ座標（法線方向を定義）（実数）	$[m]$
`FRIC`	クーロン摩擦係数（実数）
`Radius`	円柱または球の半径（実数）	$[m]$
`XHEV`	剛壁のエッジ点のX座標（実数）	$[m]$
`YHEV`	剛壁のエッジ点のY座標（実数）	$[m]$
`ZHEV`	剛壁のエッジ点のZ座標（実数）	$[m]$
`LENL`	1番目のエッジ上での剛壁サイズ（実数）	$[m]$
`LENM`	2番目のエッジ上での剛壁サイズ（実数）	$[m]$
`LENP`	3番目のエッジ上での剛壁サイズ（法線とは逆方向）（実数）	$[m]$
`Fct_ID`	適用した運動関数（時間に対する速度 / 変位の変化）（整数）	$[\frac{m}{s}]$ または $[m]$
`OPT`	適用したモーションのタイプ = 0（デフォルト）強制速度 = 1 強制変位
`VX`	適用したモーションのX方向成分（実数）
`VY`	適用したモーションのY方向成分（実数）
`VZ`	適用したモーションのZ方向成分（実数）

このキーワードは/RWALLにマップされます。
MOTIONオプションは、/NODE、/IMPVEL、または/IMPDISP、および/SKEW/FIXにマップされます。
DISPLAYオプションは、行を追加せずに追加できます。

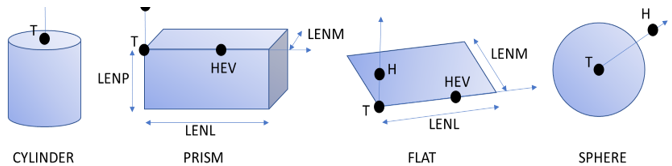

図 1.
