ACU-T：5000 移動座標（定常）による遠心送風機

前提条件

このチュートリアルを開始する前に、入門チュートリアルであるACU-T：1000 ユーザーインターフェースをすでに完了している必要があります。また、HyperMesh CFD、AcuSolveの基本を理解しているものとします。このシミュレーションを実行するには、ライセンス供与済みバージョンのHyperMesh CFDおよびAcuSolveにアクセスできる必要があります。

このチュートリアルを開始するには、本チュートリアルで使用されるファイルを作業ディレクトリにコピーしてください。

問題の説明

このチュートリアルで扱う問題は、図 1および図 2に図示しています。この問題は、前曲羽根型ホイール付き遠心送風機、吹き込みダクトおよび吹き出しダクト付きハウジングで構成されています。吹き込み面を通る流体は羽根型ホイールのハブに入り、羽根を通過する際に遠心力によって放射状に加速され、吹き出し面を通って送風機のハウジングを出ていきます。軸流ファンと比較して安価で単純であることから、遠心送風機は建築物のHVAC（暖房、換気、および空調）システムに広く使用されてきました。



図 1. 遠心送風機の概略図


図 2. ファンの羽根の概略図

AcuSolveで羽根車の回転に基づいて圧力の上昇を計算するように、吹き込み口の境界条件は、質量流量ではなく全圧が使用されます。

この問題で扱う流体は空気であり、この空気の密度 (ρ)は1.225kg/m3、粘性 (μ)は1.781 x 10-5kg/m-secです。

HyperMesh CFDの起動とHyperMeshデータベースのオープン

  1. WindowsのスタートメニューからStart > Altair <version> > HyperMesh CFDをクリックしてHyperMesh CFDを起動します。
  2. ホームツールのファイルツールグループからOpen Modelツールをクリックします。


    図 3.
    Open Fileダイアログが開きます。
  3. モデルファイルの保存先ディレクトリを参照します。HyperMeshファイルのACU-T5000_BlowerSteady.hmを選択してOpenをクリックします。
  4. File > Save Asをクリックします。
  5. 名前をCentrifugalBlowerとして新しいディレクトリを作成し、このディレクトリへ移動します。
    このディレクトリが作業ディレクトリになり、シミュレーションに関連するすべてのファイルがこの場所に保存されます。
  6. データベースのファイル名としてBlower_Steadyと入力するか、都合のいい名前を選択して入力します。
  7. 保存をクリックしてデータベースを作成します。

形状の検証

Validateツールは、モデル全体をスキャンし、サーフェスおよびソリッド上でチェックを実行して、形状に不具合（フリーエッジ、閉じたシェル、交差、重複、スライバーなど）があればフラグ付けします。

シミュレーションの物理パートに集中するために、このチュートリアルの入力ファイルにはすでに検証済みの形状が含まれています。形状リボンのValidateアイコンの左上隅に青色のチェックマークが表示されていることを確認します。これは、形状が有効で、フロー設定に進めることを示しています。


図 4.

問題の設定

シミュレーションパラメーターとソルバーの設定

  1. 流れリボンから Physicsツールをクリックします。


    図 5.
    Setupダイアログが開きます。
  2. Physics modelsの設定で
    1. Single phase flowでIncompressibleオプションが選択されているのを確認します。
    2. Time frequencyをSteadyに設定します。
    3. Turbulence modelとしてSpalart-Allmarasを選択します。
      Spalart Allmaras乱流モデルはそのロバスト性と精度から、定常状態の流れのシミュレーションに非常に適しています。


    図 6.
  3. Solver controls設定をクリックし、下の図のようにパラメータが設定されていることを確認します。


    図 7.
  4. ダイアログを閉じてモデルを保存します。

材料プロパティの割り当て

  1. 流れリボンから 材料ツールをクリックします。


    図 8.

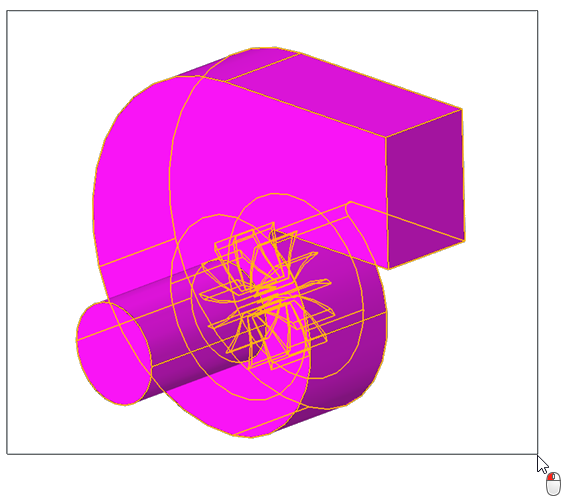

  2. ウィンドウ選択を使用して、モデル全体を囲むボックスを描きます。
    遠心送風機とハウジングソリッドの両方が選択されます。


    図 9.
  3. マクロダイアログ内、Materialの横にあるドロップダウンメニューをクリックして、Airを選択します。
  4. ガイドバーで、をクリックしてコマンドを実行し、ツールを終了します。

参照座標系の定義

この手順では、羽根領域で流体の回転座標系を作成します。これにより、これらの領域にある各要素を指定の回転座標系で解析し、そのボリュームセットに回転体力を追加します。

  1. ハウジングソリッドを非表示にします。
    1. エンティティセレクターをSolidsに設定します。
    2. 遠心ハウジングを選択します。
    3. 右クリックしてコンテキストメニューからHide形式を選択し、Hキーを押します。

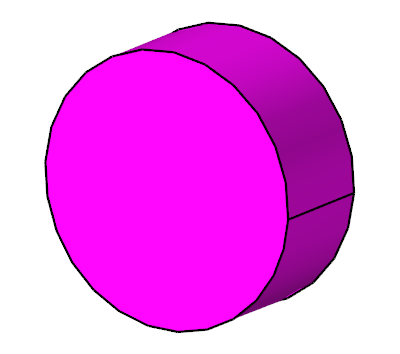

    遠心送風機のソリッドのみがモデリングウィンドウに表示されます。


    図 10.
  2. 流れリボンから 参照座標ツールをクリックします。


    図 11.
  3. ガイドバーで、Include bounding surfacesオプションがアクティブであることを確認します。
  4. モデリングウィンドウでソリッドを選択します。
    境界サーフェスが自動的に選択されます。
  5. ガイドバーでAxisをクリックします。

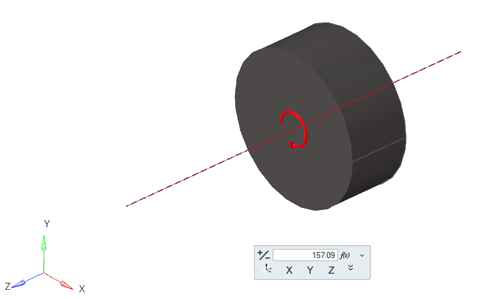

  6. 回転軸を定義します。

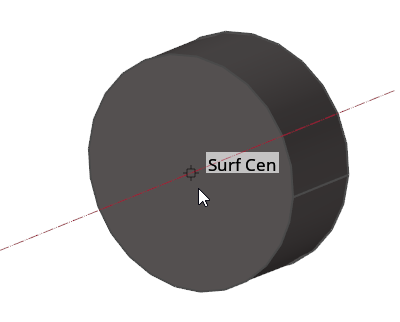

    1. Surf Centerスナップポイントを使用して、遠心送風機の中央に軸を配置します。


      図 12.
    2. マクロダイアログでZをクリックし、その軸を全体座標系のz軸と揃えます。
    3. をクリックして回転方向を反転させます。
    4. テキストフィールドに157.09という値を入力します。


      図 13.
  7. ガイドバーで、をクリックしてコマンドを実行し、ツールを終了します。
  8. モデリングウィンドウで右クリックしてコンテキストメニューからShow Allを選択するか、Aキーを押してフルモデル表示に戻します。

流れ境界条件の定義

  1. 流れリボンの圧力ツールグループから、Stagnation Pressureツールをクリックします。


    図 14.
  2. 吹き込み口フェイスをクリックします。


    図 15.

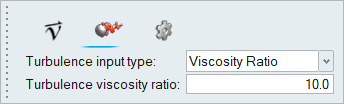

  3. マクロダイアログ内、Turbulenceタブをクリックします。
  4. Turbulence input typeをViscosity Ratioに設定します。
  5. Turbulence viscosity ratioを10に設定します。


    図 16.
  6. 名前を変更します。
    1. モデリングウィンドウの左側の凡例で、Stagnation pressureをダブルクリックします。
    2. Inletと入力し、Enterを押します。
  7. ガイドバーで、をクリックしてコマンドを実行し、ツールを終了します。
  8. Outletツールをクリックします。


    図 17.
  9. 吹き出し口フェイスをクリックします。


    図 18.
  10. マクロダイアログ内、Static pressureとPressure loss factorの値が0であることを確認します。


    図 19.
  11. ガイドバーで、をクリックしてコマンドを実行し、ツールを終了します。

メッシュの生成

このチュートリアルで使用するメッシュパラメータはすでに入力ファイルで設定されています。
  1. メッシュリボンから Volumeツールをクリックします。


    図 20.
    Meshing Operations ダイアログが開きます。
    注: モデルが検証されていない場合、バッチメッシュを実行する前にシミュレーションモデルを作成するように求められます。

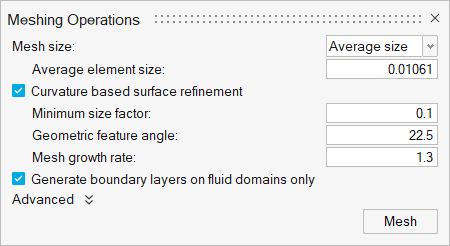

  2. Average element sizeが0.01061に設定されていることを確認します。
  3. その他すべてのデフォルト設定を受け入れます。


    図 21.
  4. Meshをクリックします。
    Run Statusダイアログが開きます。解析が実行すると、ステータスが更新され、ダイアログが閉じます。
    ヒント: メッシュジョブを右クリックし、View log fileを選択してメッシングプロセスの概要を表示します。

サーフェスモニターの定義とAcuSolveの実行

  1. エンティティセレクターを Solidsに設定します。
  2. 遠心ハウジングを選択します。
  3. 右クリックしてコンテキストメニューからHideを選択するか、Hを押します。
    遠心送風機のソリッドがモデリングウィンドウに表示されます。


    図 22.
  4. ソリューションリボンから サーフェスツールをクリックします。


    図 23.

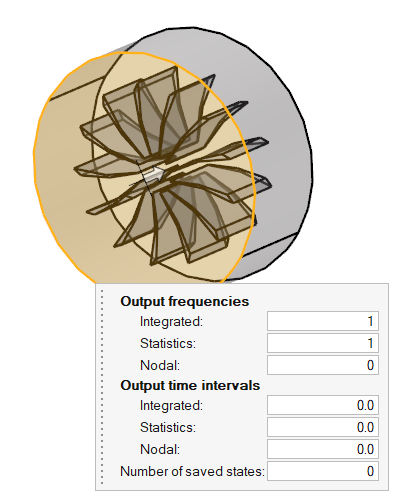

  5. 送風機のインタフェースを選択し、下図に示すように矢印が送風機の方に向いていることを確認します。


    図 24.
  6. ガイドバーで、をクリックしてコマンドを実行し、ツールを終了します。
  7. surface_outputの名前をblowerInterfaceFrontに変更します。
  8. ソリューションリボンから 実行ツールをクリックします。


    図 25.

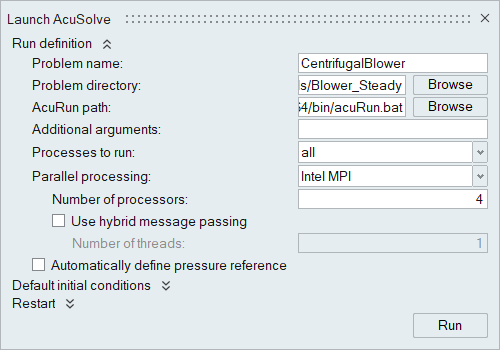

    Launch AcuSolveダイアログが開きます。
  9. Parallel processingオプションをIntel MPIに設定します。
  10. オプション: プロセッサーの数を、環境に応じて4または8に設定します。
  11. Automatically define pressure referenceオプションを無効にします。
  12. 他のオプションはデフォルト設定のままにし、RunをクリックしてAcuSolveを起動します。


    図 26.
    ヒント: AcuSolve実行中、Run StatusダイアログでAcuSolveジョブを右クリックし、View Log Fileを選択することで、解析プロセスの状況を確認できます。

HM-CFD Postによる結果のポスト処理

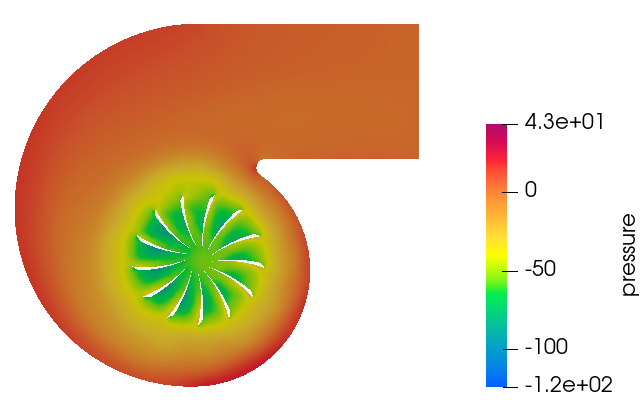

スライス平面上の圧力のプロット

  1. Postリボンに移動します。
  2. メニューバーでFile > Open > Resultsをクリックします。
  3. 作業ディレクトリでAcuSolveログファイルを選択し、ポスト処理の結果を読み込みます。
    ソリッドとすべてのサーフェスがPostブラウザに読み込まれます。
  4. Slice Planesツールをクリックします。


    図 27.
  5. モデリングウィンドウで、x-y平面を選択します。

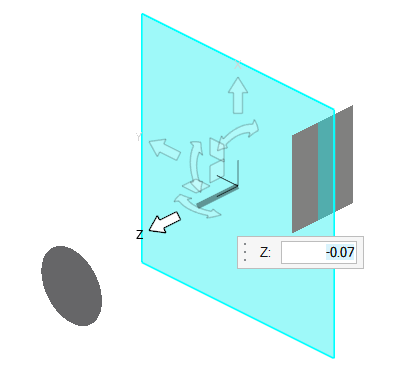

  6. マクロダイアログで、をクリックして、法線方向に沿って-0.07の距離だけ平面を移動します。


    図 28.
  7. Escを押して移動ツールを終了します。
  8. スライス平面のマクロダイアログで、をクリックしてスライス平面を作成します。

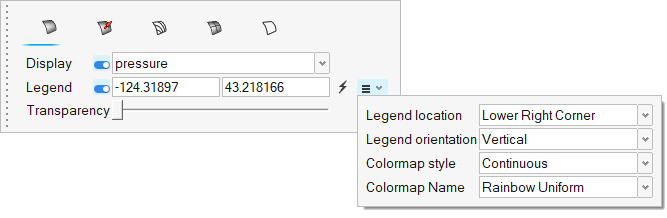

  9. 表示プロパティマクロダイアログで、Legendラジオボタンを切り替えます。
  10. をクリックして、Colormap NameをRainbow Uniformに設定します。


    図 29.
  11. ガイドバーで、をクリックしてコマンドを実行し、ツールを終了します。
  12. Postブラウザで、すべてのパートと流れ境界を非表示にします。


    図 30.

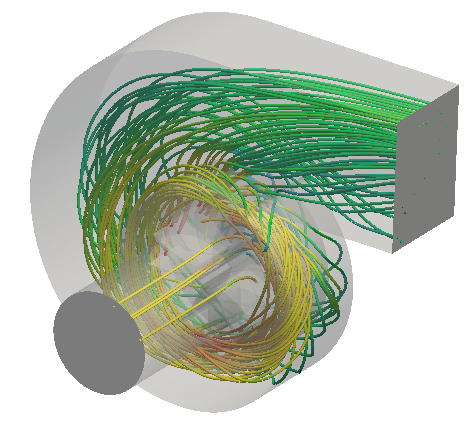

流線のプロット

  1. Postブラウザで、スライス平面を非表示にして、InletおよびOutlet境界を表示します。
  2. Streamlines > Circleツールをクリックします。


    図 31.
  3. モデリングウィンドウで、x-y平面を選択します。
  4. マクロダイアログで、をクリックして、法線方向に沿って-0.07の距離だけ平面を移動します。


    図 32.
  5. Escを押して移動ツールを終了します。
  6. スライス平面マクロダイアログで、をクリックし、circle radiusを0.1に設定します。
  7. ガイドバーでSeedsをクリックします。

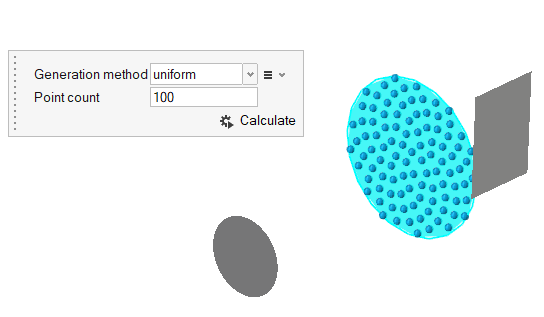

  8. マクロダイアログで、Generation methodをUniformに設定し、Point countを100に設定します。
  9. Calculateをクリックします。


    図 33.
  10. 表示プロパティマクロダイアログで、DisplayをVelocityに設定し、Colormap NameをRainbow Uniformに設定します。
  11. ガイドバーで、をクリックしてコマンドを実行し、ツールを終了します。
  12. Postブラウザで、Auto境界条件を表示し、Autoを右クリックしてEditを選択します。
  13. マクロダイアログで、Transparencyスライダーを調整して流線を表示します。
  14. ガイドバーのをクリックしてします。


    図 34.

要約

このチュートリアルでは、遠心送風機内に回転座標系を指定した定常状態シミュレーションを設定する基本的なワークフローに取り組みました。まず、メッシュをインポートし、ケースが設定された後、AcuSolveを使用して解を生成しました。次に、HyperMesh CFD postを使って、圧力と速度の流線のコンタープロットを作成しました。
