悬空

悬空是一种用于附加层制造的约束。悬空用于排除悬空并创建自撑性能更好的结构，有助于在打印零件时最大限度地减少所要添加的支撑结构。



施加悬空形状控制

选定“悬空”工具并点击一个设计空间，对其施加悬空形状控制。

  1. 在“结构仿真”功能区，选择形状控制图标中的拔模方向工具。


  2. 点击二级功能区中的悬空工具。


  3. 选择一个设计空间。零件周围出现一个边界框。
  4. 选择该边界框上的一个面，以便选择一个最接近打印基础的平面。蓝色锥形表示打印方向。
  5. 如果需要，可使用小对话框中的“移动”工具来放置蓝色平面的法线，以便使其和打印基础的法线重合。
  6. 在小对话框中输入一个悬空角度。这是打印时零件从自撑变为需要固定约束的角度。这个角度一般由打印机确定。
  7. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
提示：
  • “属性编辑器”中的“方法”属性提供了两种悬空约束的优化方法。“严格”方法尝试完美地匹配所提供的打印角度。如果初始给定的材料不足，这种方法可能会失败。“宽容”是等效于 OptiStruct“惩罚因子”的方法，允许一些模型不满足悬空，依然可以收敛。

悬空示例

悬空：x 轴方向 45 度

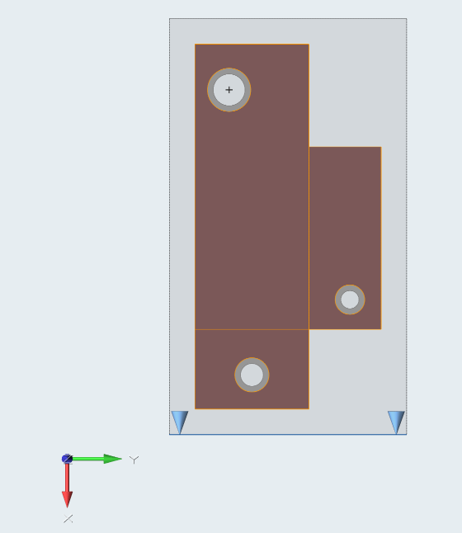

图 1. x 轴方向带 45 度悬空的设计空间。

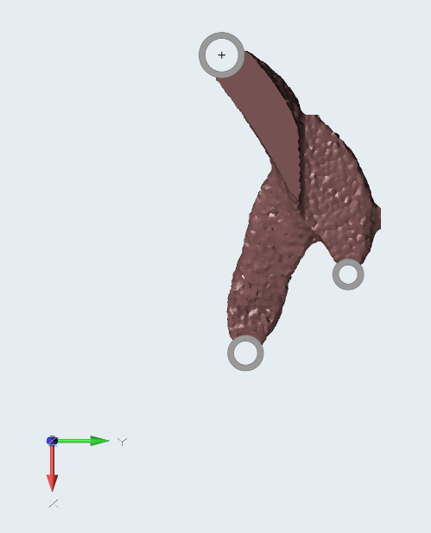

图 2. x 轴方向带 45 度悬空的优化形状。

悬空：y 轴方向 45 度

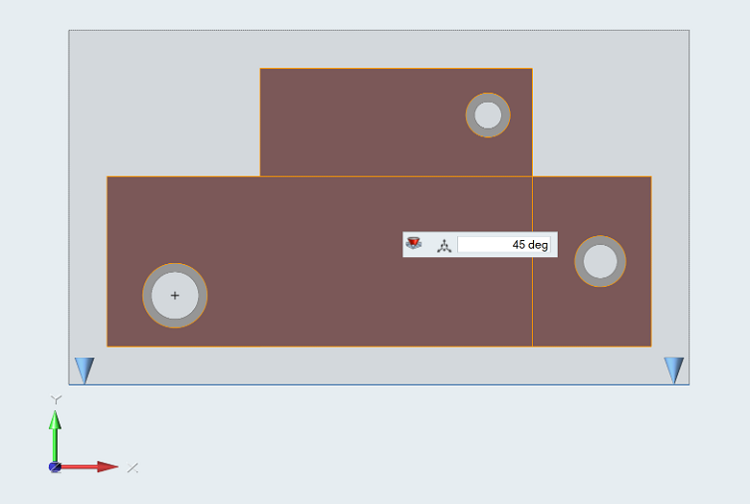

图 3. y 轴方向带 45 度悬空的设计空间。

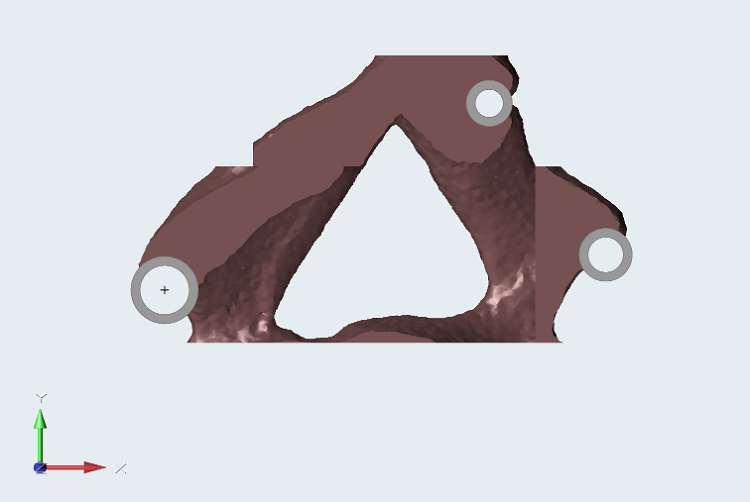

图 4. y 轴方向带 45 度悬空的优化形状。
