修改结果图

调整结果图的显示属性。

1. 在项目树上，打开分析工作台。
2. 在分析工作台工作台上，点击 （结果图）。
3. 在下拉菜单中，点击所需的图表。

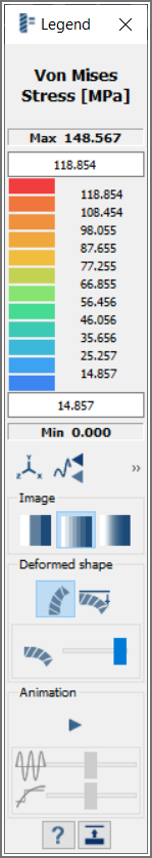

   将打开图例对话框，所选云图将出现在模型视窗中。



   图 1.

4. 控制云图边界

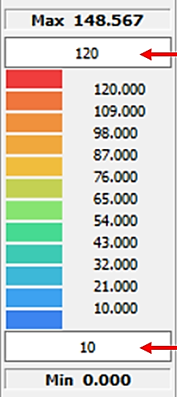

   1. 使用最大值和最小值文本框来设置云图的上下边界。



      图 2.

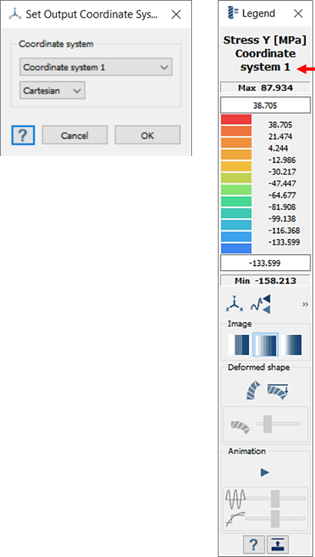

   2. 使用设置输出坐标系，根据创建的局部坐标系来显示结果的变化。



      图 3.

      注： 设置输出坐标系适用于静态分析和模态分析。
   3. 点击 在模型视窗中显示最大和最小标签。
   4. 点击 锁定最大和最小云图边界。
   5. 根据要求，使用设置输出单位 将图例大小可视化。将根据所选结果的类型显示单位。




5. 在“图像”下，设置云图的颜色。
6. 使用 图标在模型视窗中显示变形形状。
7. 更改变形比例因子。
   1. 点击 （更改最大变形）图标。
   2. 在对话框中，清除对默认复选框的选择，并通过调整滑块、在文本框中输入缩放值或使用箭头，来增大或缩小比例因子至所需值。
   3. 可选： 清除对默认复选框的选择，并对于缩放值输入 1.0，将变形设置为真实比例。
8. 查看/调整动画。
   1. 点击 图标播放动画。
      滑块将显示动画的当前帧。



      图 4.

   2. 点击 图标可停止动画。
   3. 使用动画速度和动画步进滑块可调整动画中显示的速度的帧数。



      图 5.

      注： 只有在播放动画时，这些滑块才会处于活动状态。
