SS-T：4070 随机响应分析

在 SimSolid 中创建随机响应分析。

目的
SimSolid 执行无网格结构分析，适用于全功能零件和装配，容忍几何缺陷，并在几秒钟至几分钟内运行。在本教程中，您将执行以下操作：
  • 为具有基础激励载荷的通道组件创建动态随机分析。
模型描述
本教程需要以下文件：
  • Random.ssp
  • PSD_Function.csv

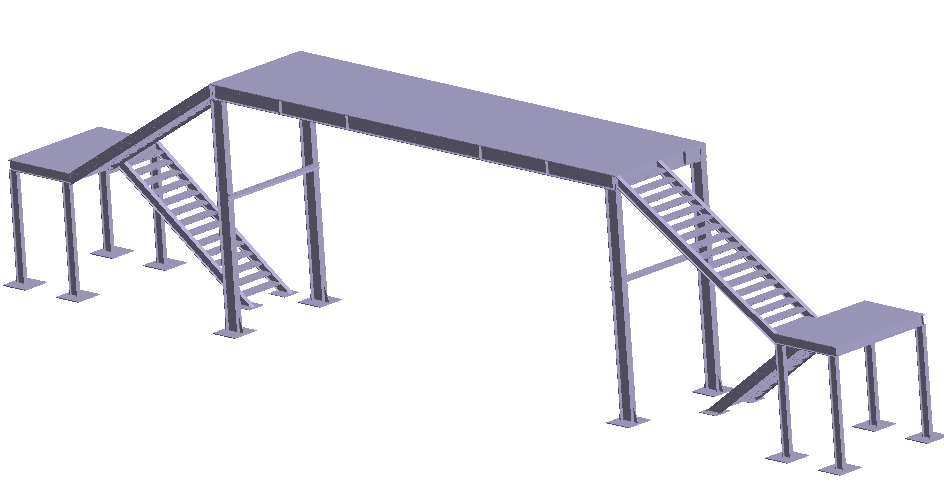

图 1.
该项目文件有以下规格：
  • 所有零件的材料都设置为钢。
  • 常规连接的间隙和穿透容差为 3 mm。

打开项目

  1. 启动新 SimSolid 会话。
  2. 在主窗口工具栏上，点击打开项目 。
  3. 在打开项目文件对话框中，选择 Random.ssp
  4. 点击确定。

创建模态分析

  1. 在主窗口工具栏，点击 （模态分析）图标。
  2. 在弹出的模态数量窗口中，将模式数量指定为 9。
  3. 点击确定。
    新模态分析将显示在项目树中。

创建固定支座

  1. 在分析工作台中，点击固定支座 。
  2. 在对话框中，确认已选中面单选按钮。

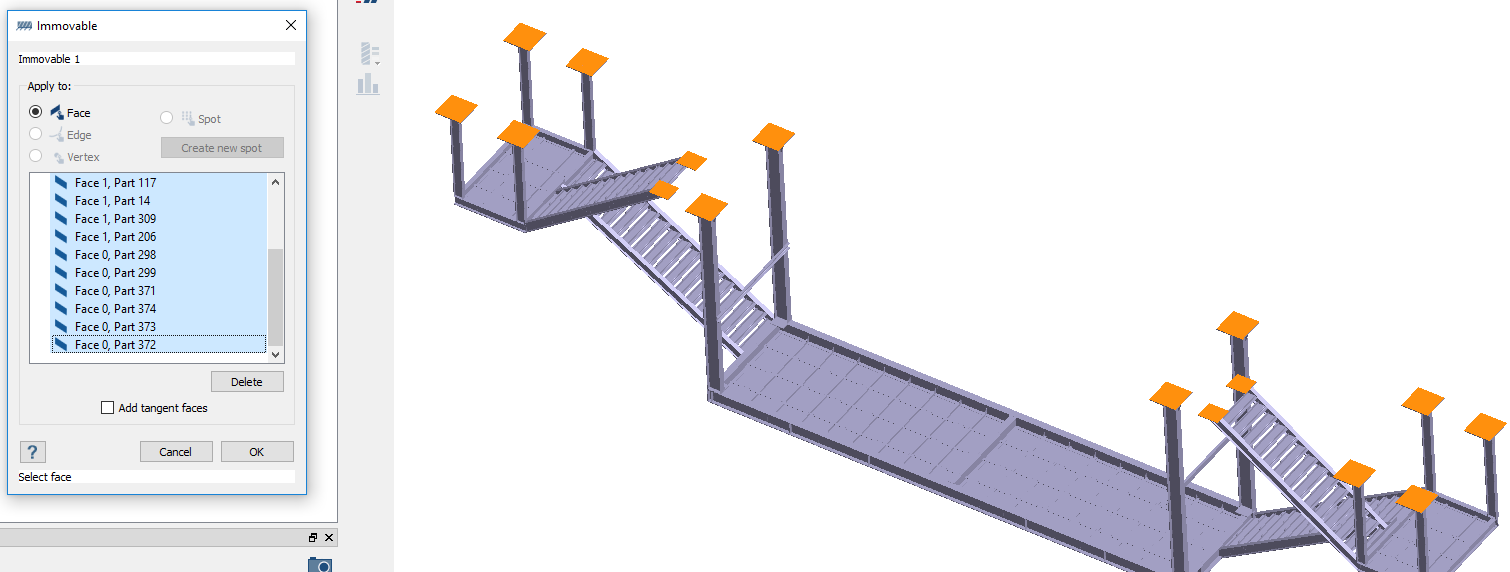

  3. 在模型视窗中，选择 图 2 中显示的两个面。


    图 2.
  4. 点击确定。
    新约束，固定 1 会出现在项目树中。约束的可视表示会显示在模型上。

编辑求解设置

  1. 在项目树的分析分支中，双击求解设置。
  2. 在求解设置对话框中，对于适配，在下拉菜单中选择全局 + 局部。
  3. 点击确定。

运行分析

  1. 在项目树上，打开分析工作台。
  2. 点击 （求解）。

查看结果

  1. 在 项目树 中，选择模态 1 子工况。
  2. 在分析工作台上，选择 > 位移大小。

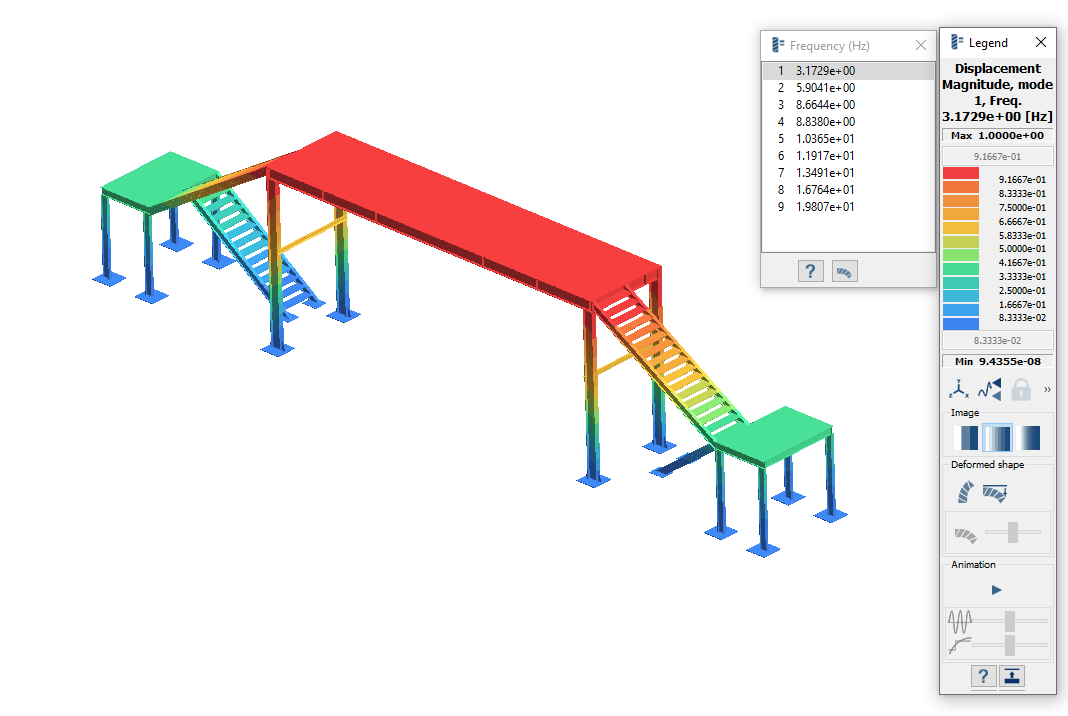

    图例窗口会打开并显示云图。频率 (Hz) 窗口会打开，并列出各种模式。
    图 3.

创建随机响应分析

  1. 在主窗口工具栏上，选择 > 随机响应。
    动态随机响应设置对话框会打开，并自动关联模态分析结果。
  2. 对于频率跨度，输入下限值 0，以及上限值 28.1553。
  3. 选择模态阻尼选项卡。
  4. 将默认阻尼比设置为 0.03。
  5. 点击确定。
  6. 接受警告消息。

创建 PSD 函数

动力载荷以 PSD 函数为参考。

  1. 在 项目树 中，点击装配分支，打开工作台。
  2. 在工作台工具栏上，点击 （功率谱密度函数）图标。

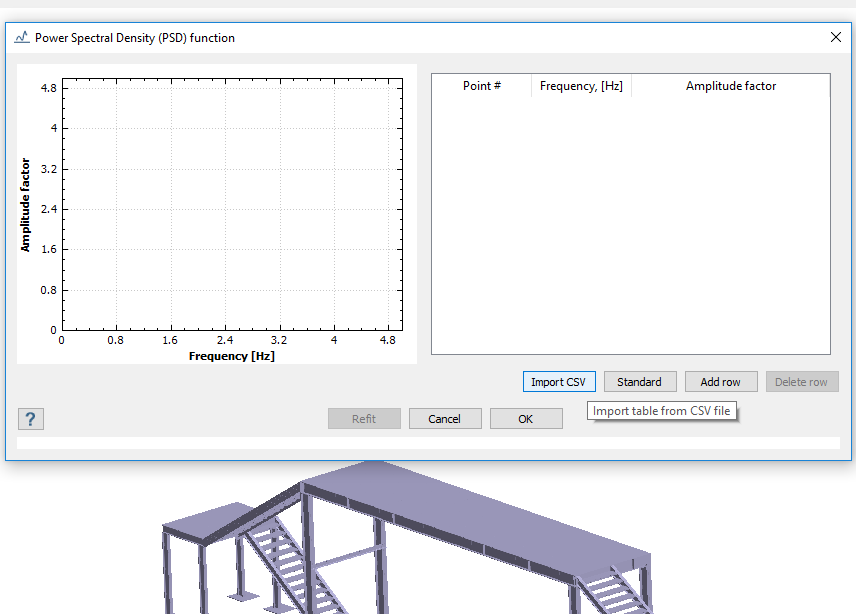

  3. 在对话框中，点击导入 CSV 按钮。


    图 4.
  4. 在文件浏览器中，浏览至 PSD_Function.csv 文件，然后点击打开。

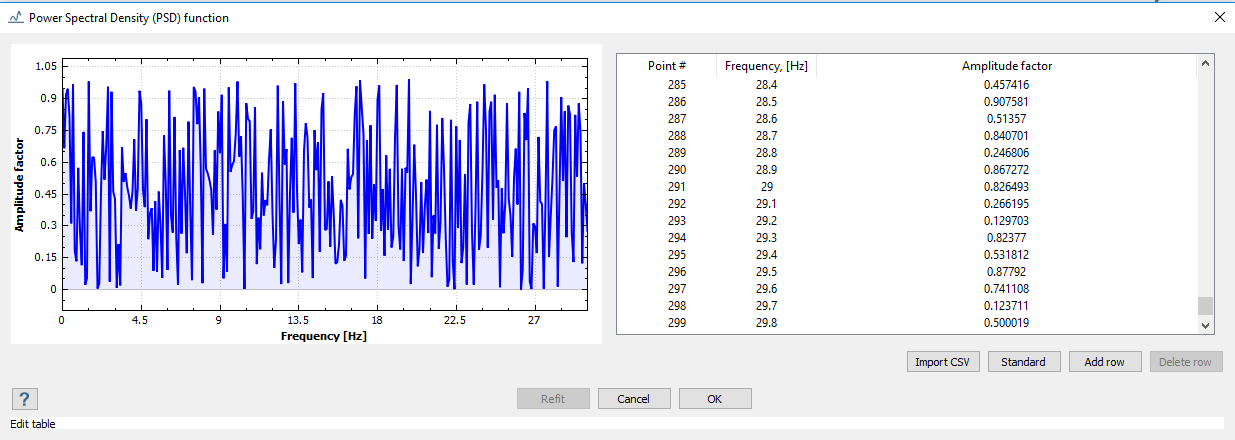

    函数被绘制在对话框的 XY 图形中。


    图 5.

定义载荷

  1. 在工作台工具栏上，点击 （基础激励）图标。
  2. 在对话框中，确保激励类型被设置为加速度。
  3. 确保单位被设置为 [m/sec^2]。
  4. 对于振幅，输入 10。
  5. 对于方向，为 X、Y 和 Z 输入 1。
  6. 点击确定。

运行分析

  1. 在项目树上，打开分析工作台。
  2. 点击 （求解）。

查看结果

  1. 在项目树中，选择动力学随机态 1 子工况。
  2. 在分析工作台上，选择 > 位移大小。

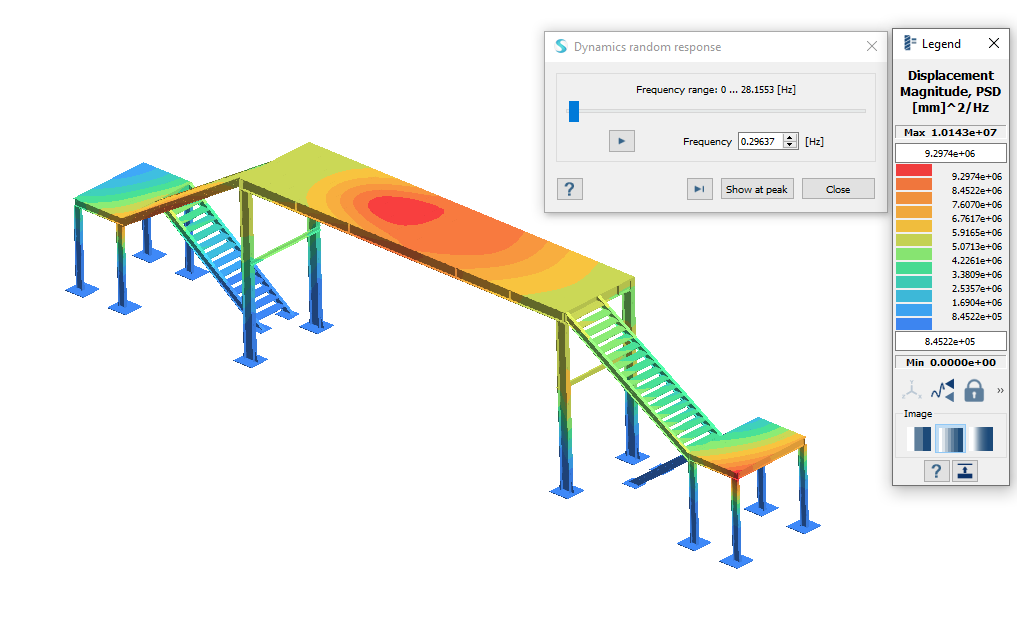

    图例窗口会打开并显示云图。动力学随机响应窗口会打开。可以使用滑块，为频率添加动画效果。


    图 6.

绘制响应曲线

  1. 在工作台工具栏上，点击 （拾取信息）图标。
  2. 确认拾取点单选按钮已选中。

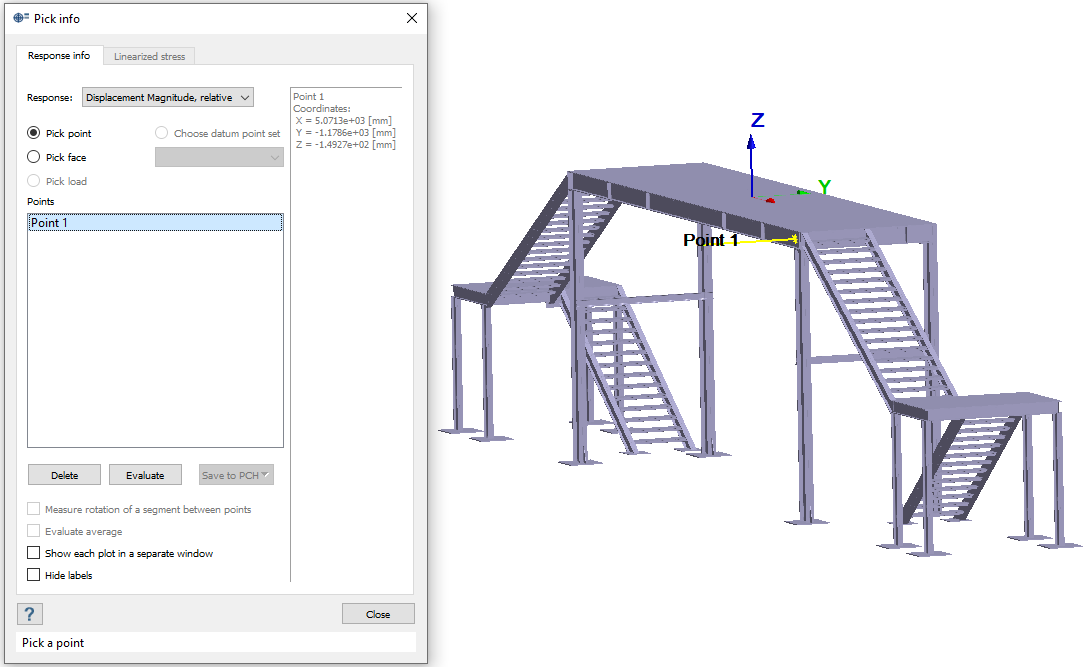

  3. 在 模型视窗 中，选择模型上的一个点，如 图 7 所示。


    图 7.
  4. 点击评估。

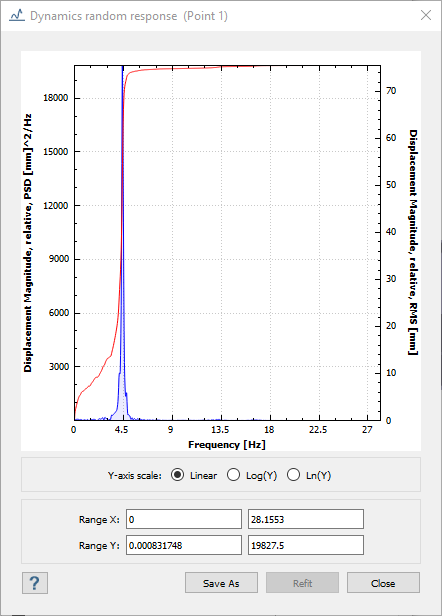

    该点的响应被绘制在对话框的 XY 图形中。可以用滚轮来放大，用鼠标左键来移动，或用重新拟合按钮来重置图表。


    图 8.
  5. 获得部分响应。

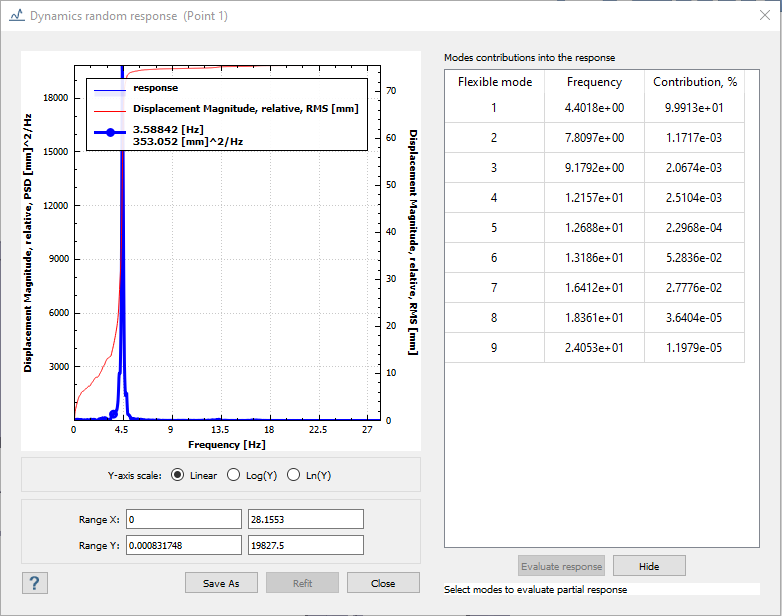

    1. 在对话框中，拾取曲线上的一点即可显示模式对响应表的贡献。


      图 9.
    2. 在表格中，选择行以选择要包括在部分响应中的模式。
      提示： 您可以通过点击列标题对表格进行排序。
    3. 点击评估响应。
    对话框中的绘图将更新以显示部分响应。
