显示 Fluids 结果

在分析浏览器中查看 Fluids 仿真的结果。

在 Fluids 功能区，选择分析工具组中的查看 Fluids 结果工具。

“分析浏览器”选项

“分析浏览器”包括下列选项。

默认情况下，模型视窗中会显示最新的分析运行。要查看另一个分析的结果，请点击“分析浏览器”顶部运行列表中相应选项。

要从分析浏览器中删除运行，请右键点击相应的运行名称，然后选择删除运行。

Fluids 分析会生成多种不同的结果类型，包括：压力、速度和温度。点击结果类型列表中的对象，查看相应的结果。

压力

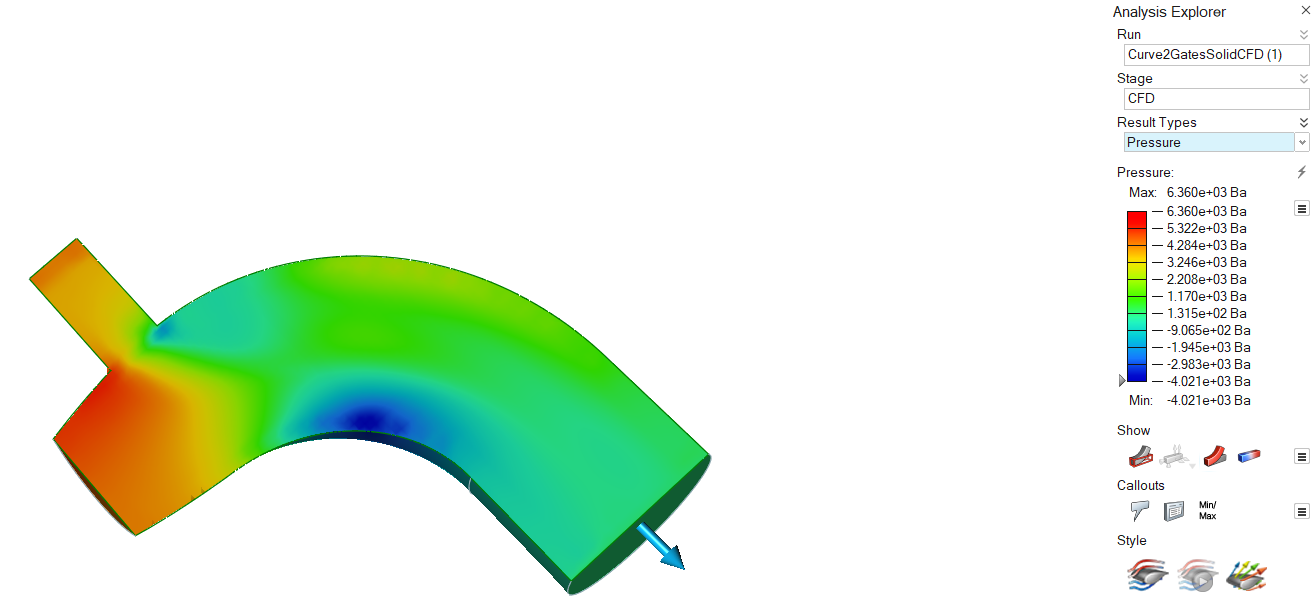

压力结果类型显示仿真域中静态压力的空间变化。模型中最红的区域压力最大。

速度

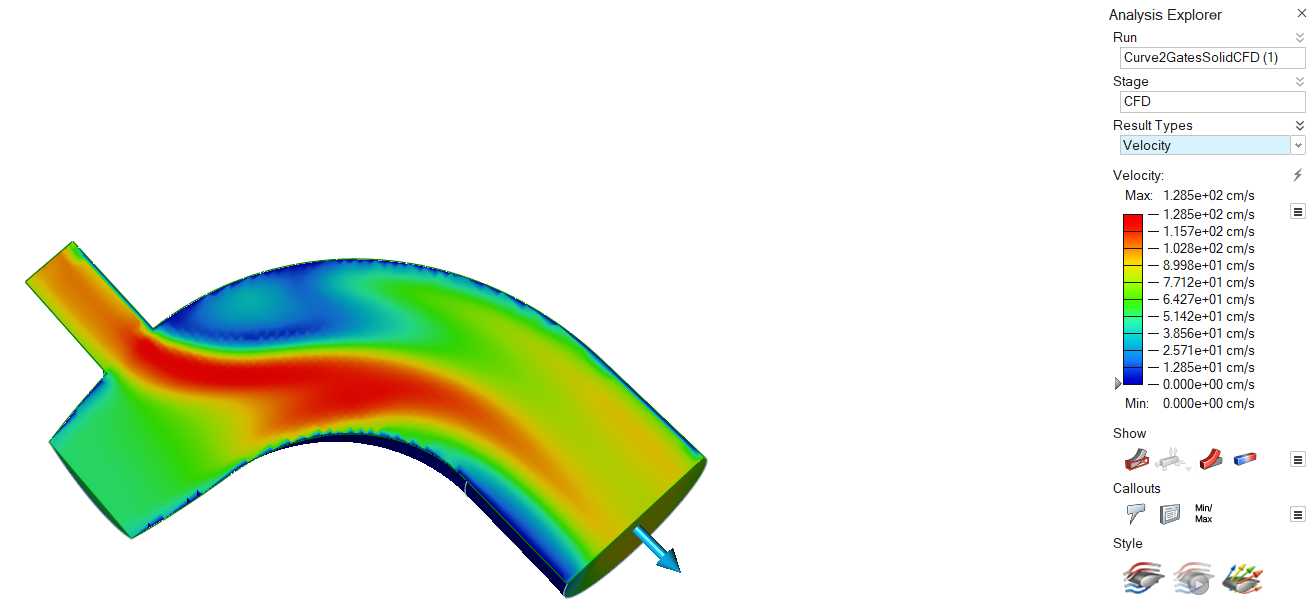

速度结果类型显示流体区域中的速度大小。模型中最红的区域速度最快。

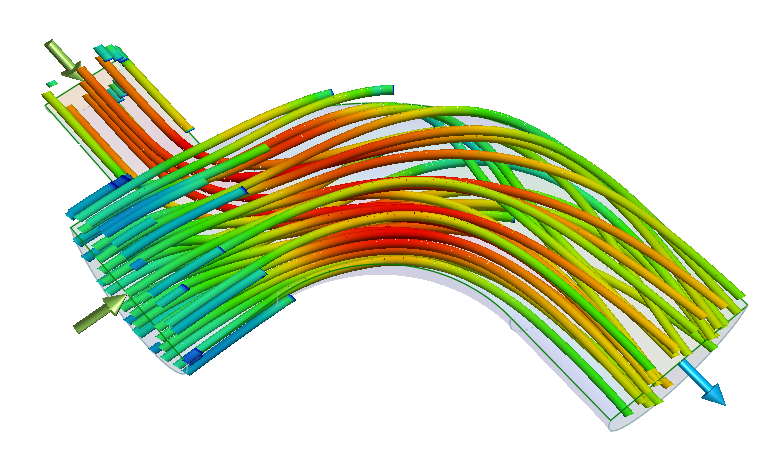

注：下图启用了静态流线开关。

温度

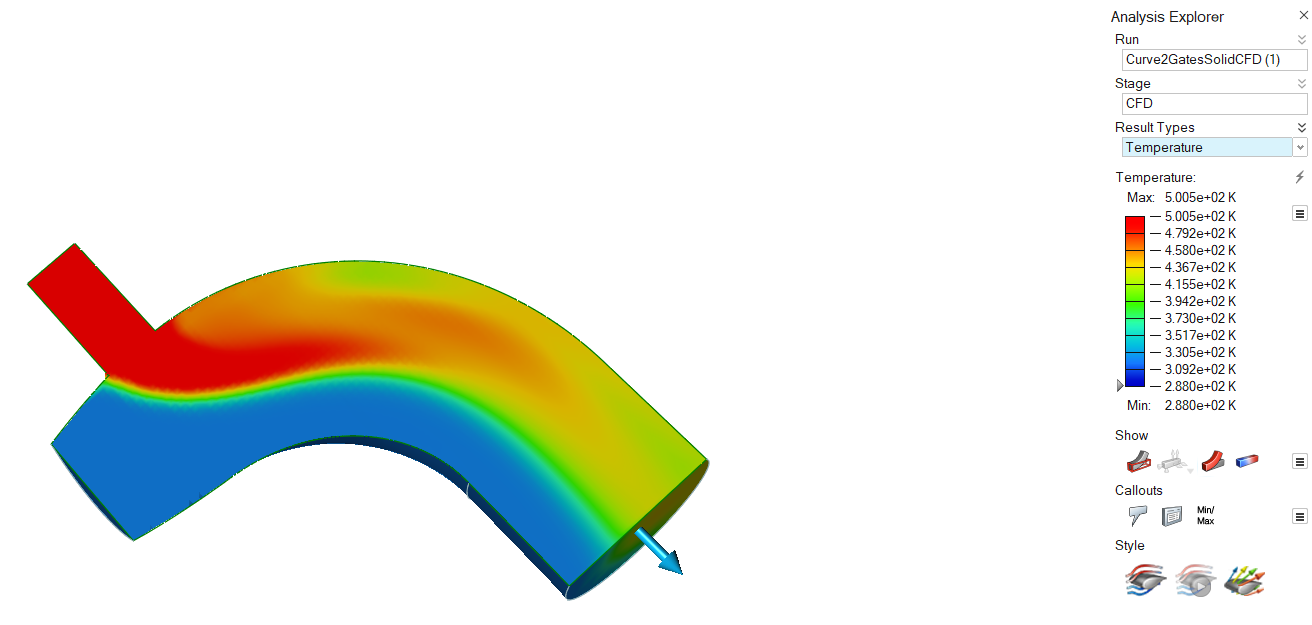

温度结果类型显示流体和实体中温度的空间变化。模型中最红的区域温度最高。

结果滑块可伸缩，为选定的结果类型提供了一个颜色渐变梯度条。

要	则
更改结果滑块的上边界或下边界	点击该边界并输入一个新值。点击重置按钮，恢复默认值。
过滤结果，这样便可遮盖模型中结果大于指定值的区域	点击并拖动结果滑块上的箭头。要遮盖结果小于指定值的区域，点击并选择翻转蒙板。选择箭头来输入指定值。
更改结果类型的图例颜色	点击结果滑块旁边的图标并选择图例颜色。
启用图例的最大值和最小值以随着每个动画步骤而改变	点击结果滑块旁边的图标并选择动态图例。
反转结果滑块颜色的默认含义注：默认情况下，红色表示高，绿色表示中，蓝色表示低。	点击结果滑块旁边的图标并选择反转颜色。反转颜色将使蓝色表示高，绿色表示中，红色表示低。

当“分析浏览器”处于激活状态时，模型视窗左下角的视图控制下面即会出现另一个显示/隐藏单元图标。

确定查看分析结果时模型视窗中所要显示的内容。您可以显示或隐藏初始形状、载荷和固定约束、变形和云图。

选项		描述	注意
选项		动画插值：向结果云图添加动画效果。混合云图：在混合云图和非混合云图之间进行切换。向量图：显示位移结果类型的方向向量。
显示/隐藏单元		显示/隐藏单元边。	该图标会在模型视窗左下方的视图控制中出现，当仅在“分析浏览器”处于激活状态时。

将结果可视化为静态流线、动画流线或矢量。您也可以对流线或矢量进行编辑。

选项	描述	小对话框选项

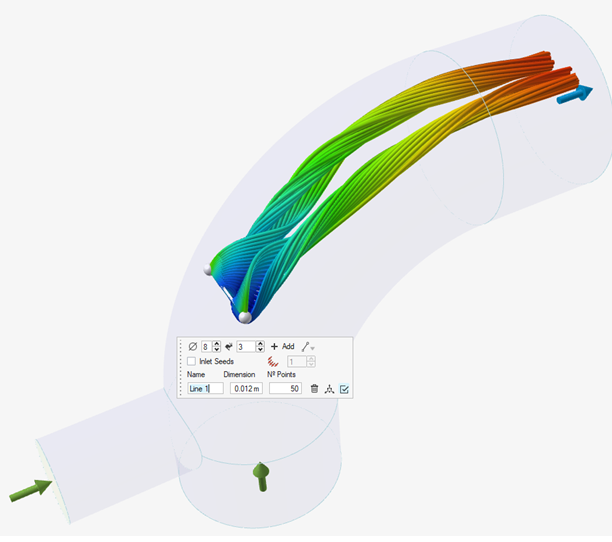

静态流线	将结果可视化为静态流线。在小对话框中，可调整以下参数：直径：定义渲染为管道的每条流线的直径。密度：定义显示的流线密度。	要访问流线的小对话框选项，请选择静态流线图标。您可以使用小对话框选项添加和编辑模型的局部流线：名称: 输入新流线区域的名称。尺寸：定义新流线区域中流线之间的距离。点数量：输入您想要在新的流线区域中创建的流线数量。入口初始点：切换此开关以显示或隐藏模型中的流线。添加区域：添加局部流线区域。线性：选择以可添加线性流线的局部区域。圆形：选择以添加圆形流线区域。查看/隐藏流线区域：启用此开关可查看对应的流线区域。关闭可隐藏。移动：选择以打开移动工具来重新定位流线区域。下图包含了本地创建的流线：

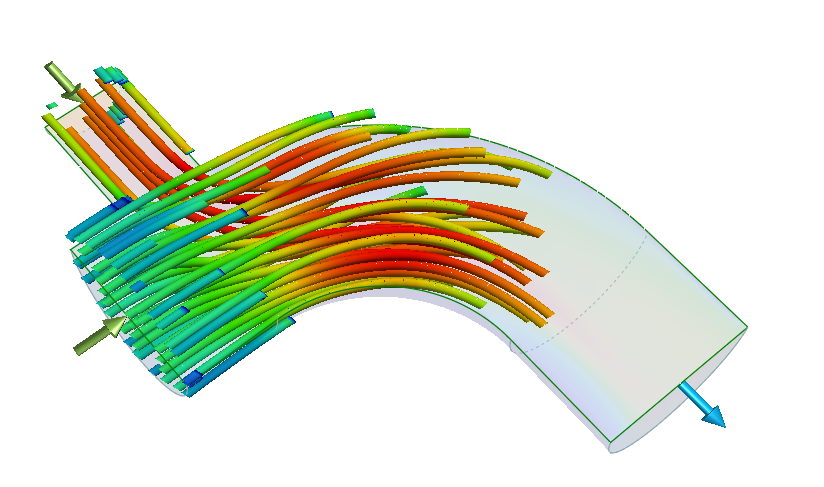

动画流线	仅在流线启用时可用。点击一次该图标可将结果可视化为动画流线。再次点击该图标可跳到动画的末尾。

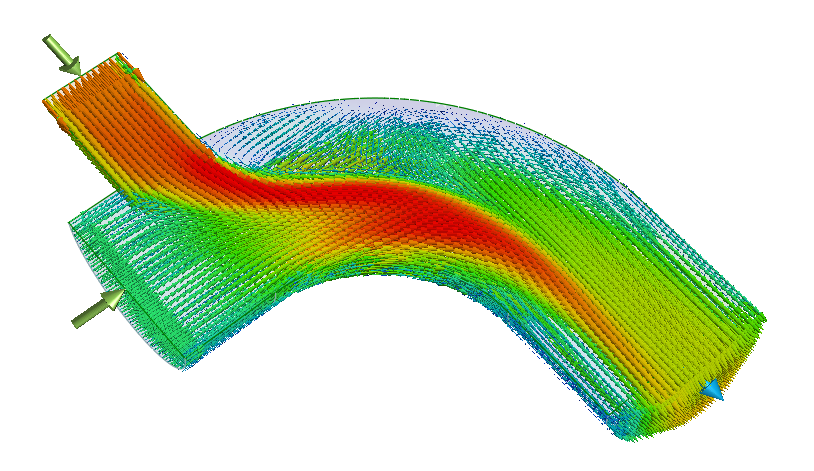

矢量	将结果可视化为矢量。在小对话框中，可调整以下参数：长度：定义每个矢量的长度。密度：定义显示的矢量密度。	要访问矢量的小对话框选项，请选择矢量图标。使用小对话框选项来编辑矢量：比例尺寸尺寸密度
