最佳实践

实现可靠和一致结果的最佳实践。

几何体导入/表示

SimSolid 没有几何体引擎，因此将模型导入 SimSolid 时会另存为多面体，您可以对这些多面体创建的边界执行分析。多面体表示整个几何体的好坏程度由导入选项控制。SimSolid 允许不同级别的细化。

几何体导入指南：

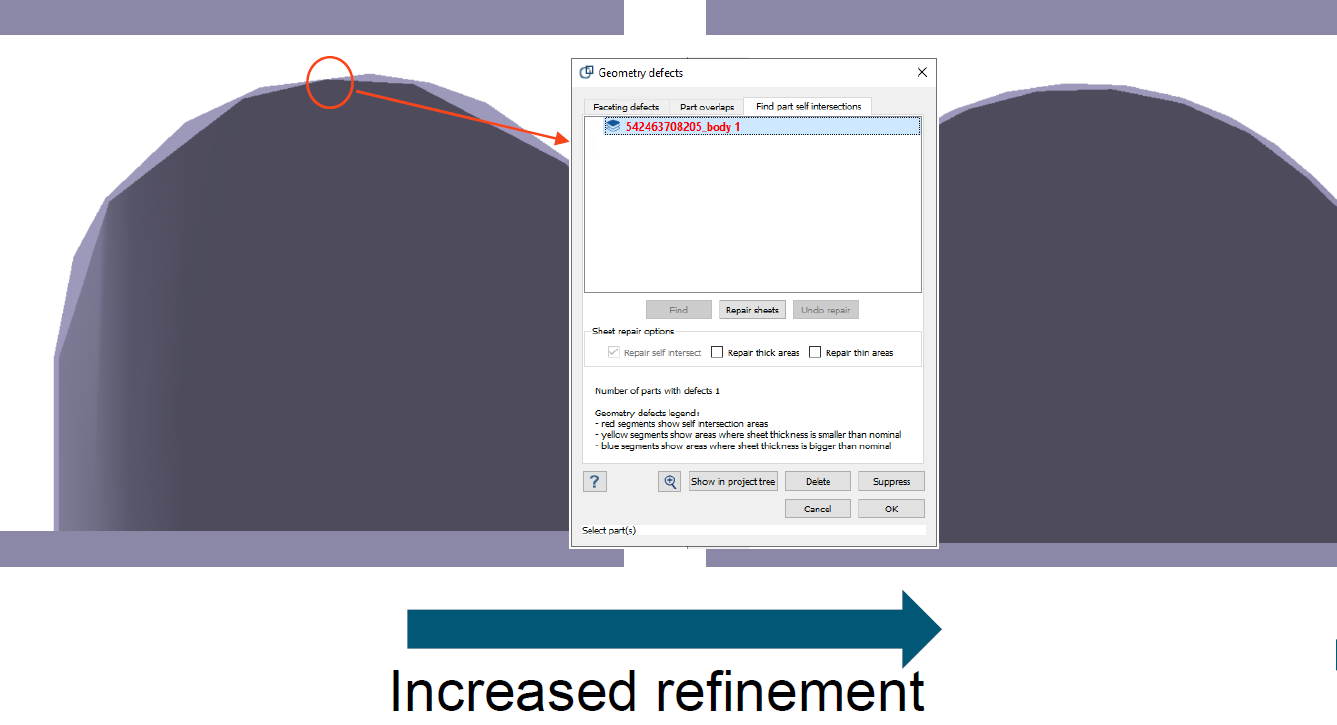

SimSolid 有标准、增强、精细和自定义预置选项，您可以通过这些选项来操控角度偏差和弦偏差。增加分辨率会增加面数量，因此也会增加求解时间。精细或自定义设置可能并非所有情况的最佳实践。根据正在使用的几何体和分析目标明智地选择导入设置。

例如，如果您的最终目标是执行应力分析，您可能希望避免可能导致应力集中的粗糙面。在这种情况下，使用增强或精细设置。但是如果您的目标是寻找刚度，则可以在大多数情况下使用标准的导入设置。

通用指南：

对于具有薄壁结构、曲率和孔的非精细模型，或者如果存在相关应力，导入时始终选择增强设置。
始终检查几何体缺陷，包括多余的空隙和尖锐面。
避免任何合并的零件。

连接保真度

通用指南：

明智地使用自动连接，保持低容差。
仅在必要时使用更高分辨率的连接。
使用连接检查工具快速连接组并定位有问题的连接。
螺栓杆处的连接应始终是滑动的。
避免对大的面应用虚拟连接。

常规连接：

常规连接在零件之间的接口处可视化为点状云。
可以自动或手动创建。
调整这两个输入（临近容差和分辨率）是创建逼真的连接的关键，而逼真的连接会产生逼真的载荷路径。

容差：

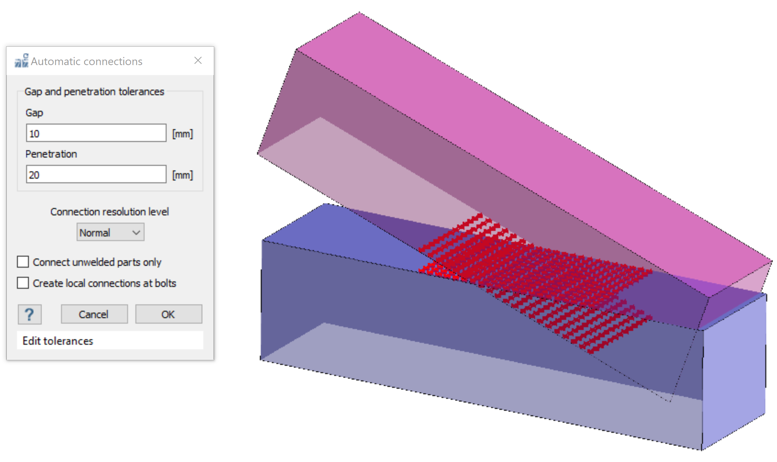

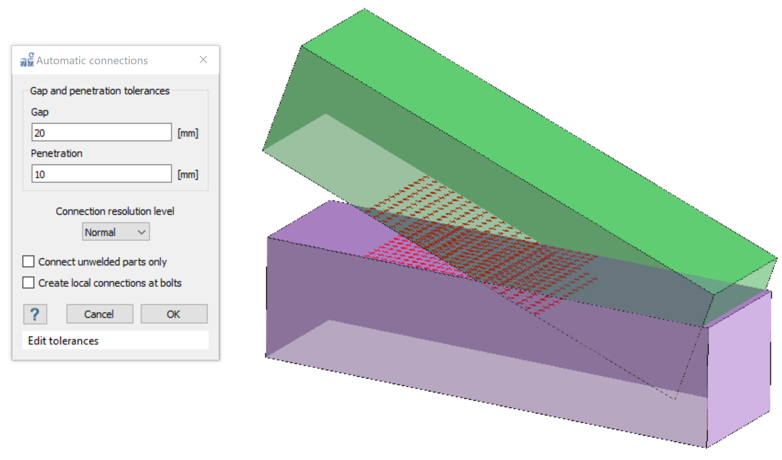

根据邻近标准找到连接；如果两个零件的面在间隙/穿透容差窗口内，则会建立连接。
太大的间隙容差可能会导致在不想要的区域建立连接，使模型过于僵硬。
间隙/穿透容差太小会导致零件断开或不稳定。

分辨率：

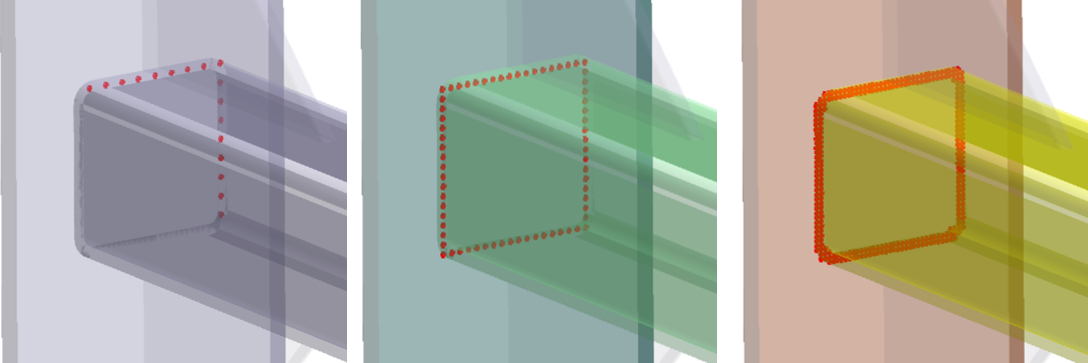

连接是使用定义了点状云密度的指定分辨率（标准、增强或高）创建的。
仅在需要完全定义连接的区域使用增强/高分辨率。

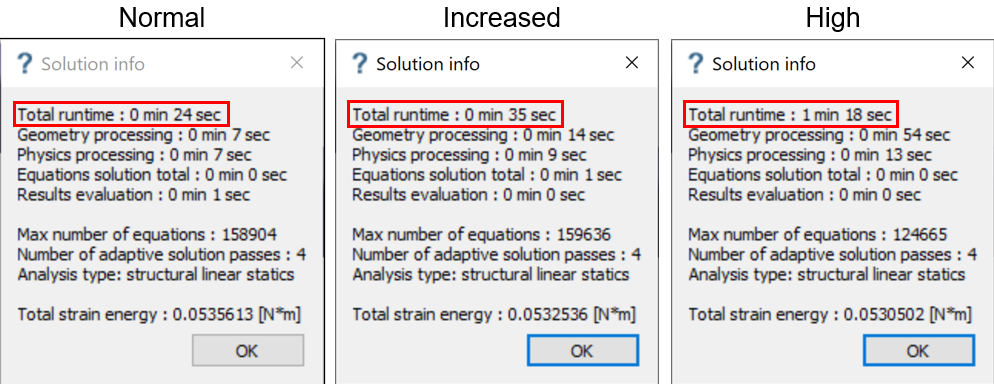

提高连接分辨率会导致更长的运行时间，尤其是当设置为高时。

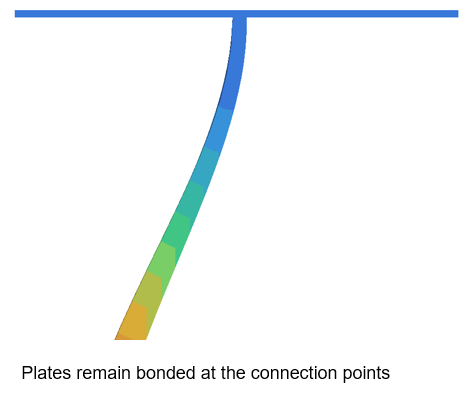

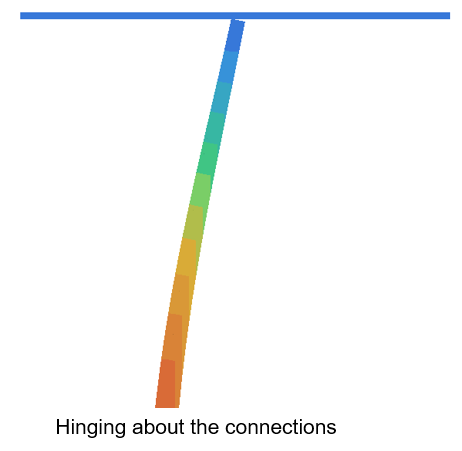

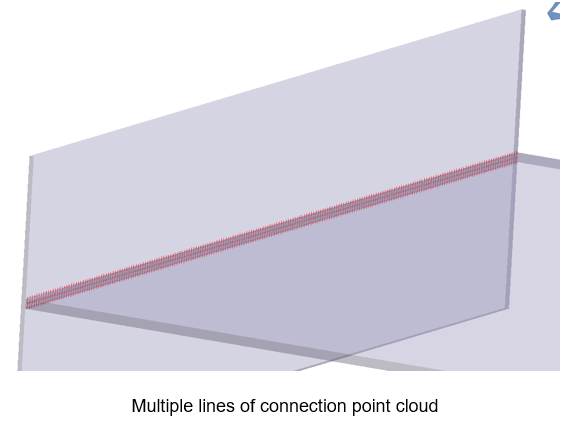

以下是不当连接的影响示例。

工具：

SimSolid 提供了旨在简化创建正确连接的工具。

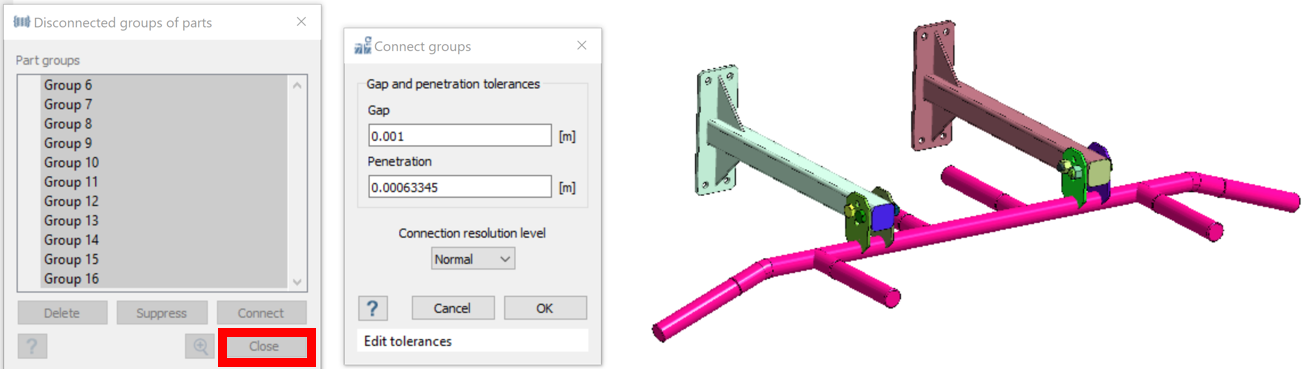

显示断开连接的组 — 列出了要删除、抑制或连接的所有断开连接的零件组。
- 选择任意数量的断开连接的组，然后选择“连接”来连接它们，而不必重新创建所有其他组。

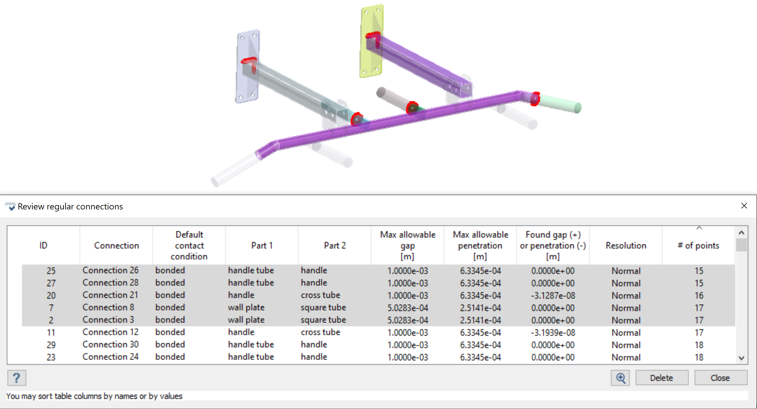

查看常规连接 — 设计研究中所有常规连接的列表以及所有相关信息。
- 使用此选项可按发现的间隙/穿透或点数对连接进行排序，以隔离有问题的连接。

缝焊

尽可能使用焊缝以获得最佳效果。

缝焊作为棱柱实体在零件之间重叠的特征线处创建。
可以在零件之间手动创建，也可以使用导入的 CAD 焊缝或线（.xml 文件）创建。
与仅使用具有绑定接触的实体相比，使用 SimSolid 焊缝具有更好的适配方法。
目前无法在 SimSolid 中创建焊缝的两种情况。
- 边上有悬垂的管件
- 导入实体的中心线远离特征线
- 凸边

求解适应性

通用指南：

使用“适应几何特征”可以有选择地增加小几何特征周围的自由度。
使用“适应薄实体”可以有选择地增加薄弯曲零件周围的自由度。
在以下情况下使用本地组：
- 当高保真应力在特定位置有意义时
- 当各零件的比例在巨大差异时
- 当装配中存在较硬和较软材料的组合时

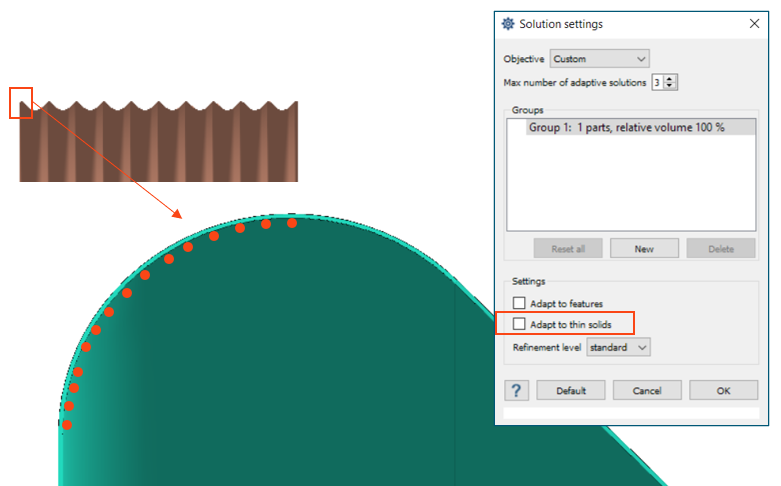

适应薄实体：

局部增加薄弯曲区域周围的自由度。
通过更好地捕获关键区域的曲率来提高精度。

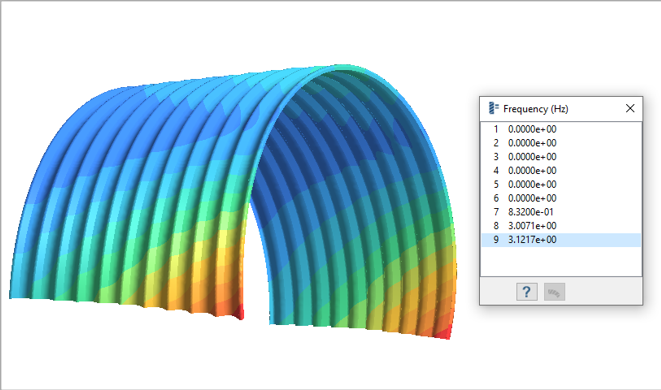

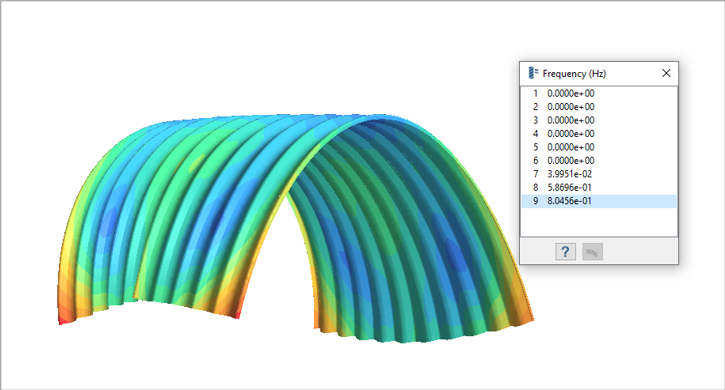

以下是波纹结构上的模态结果示例。

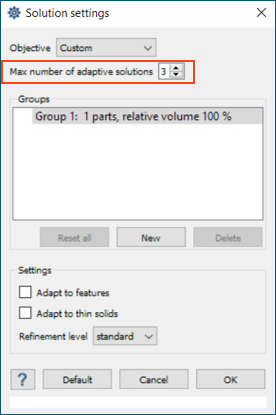

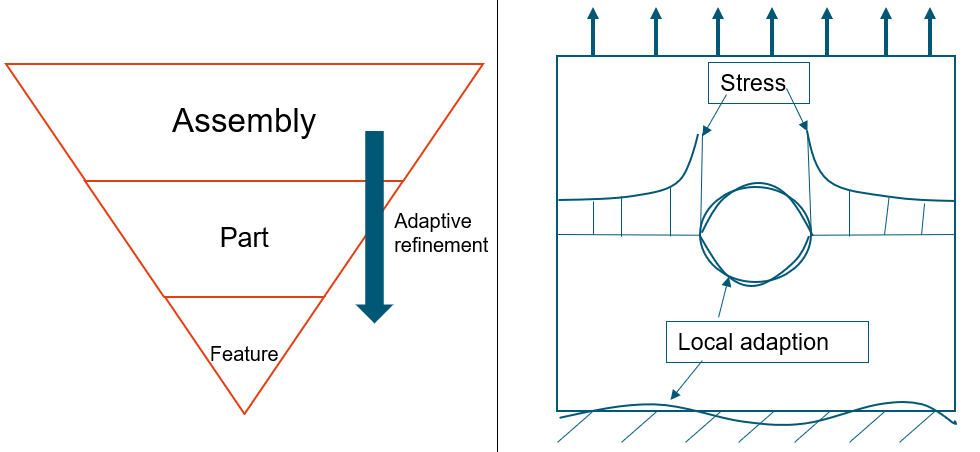

自适应通道：

增加通道数量会增加边界自由度的数量，从而减少边界处的误差
