結果プロットの変更

結果プロットの表示属性を調整します。

1. でを開きます。
2. で、（Results plot）をクリックします。
3. ドロップダウンメニューで、目的のプロットを指定します。

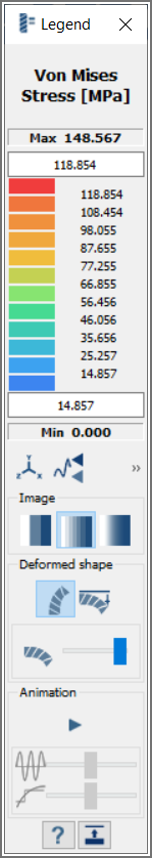

   Legendダイアログが開き、選択したコンタープロットがモデリングウィンドウに表示されます。



   図 1.

4. コンターの上下限値を調整します。

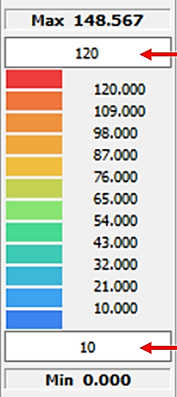

   1. MaxテキストボックスとMinテキストボックスを使用して、それぞれにコンターの上限値と下限値を設定します。



      図 2.

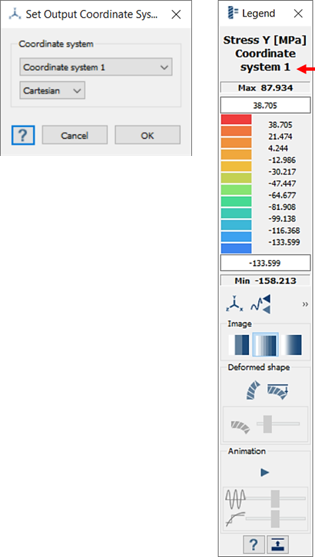

   2. Set Output Coordinate System を使って、作成したローカル座標系に基づく結果の変化を表示します。



      図 3.

      注: Set Output Coordinate Systemは、静解析とモーダル解析に対応します。
   3. をクリックすると、モデリングウィンドウに最大値と最小値のラベルが表示されます。
   4. コンターの上下限値を固定するには、をクリックします。
   5. 凡例の値を視覚化するために、要件に基づいてSet Output Unitsを使用します。単位は、選択された結果のタイプに応じて表示されます。




5. 画像の下でコンターの色を設定します。
6. モデリングウィンドウに変形した形状を表示するにはアイコンを使用します。
7. 変形のスケールファクターを変更します。
   1. （Change max deformation）アイコンをクリックします。
   2. ダイアログで、Defaultチェックボックスをオフにし、スライダーを調整するか、テキストボックスにスケール値を入力するか、必要に応じて矢印を使用してスケールファクターを増加させます。
   3. オプション: Defaultチェックボックスをオフにし、1.0のスケール値を入力して、変形を実際のスケールに設定します。
8. アニメーションの表示 / 調整
   1. アニメーションを再生するにはアイコンをクリックします。
      アニメーションで現在再生されているフレームがスライダーで表示されます。



      図 4.

   2. アニメーションを停止するにはアイコンをクリックします。
   3. アニメーションの再生速度と再生するフレームを調整するにはAnimation SpeedスライダーとAnimation Stepスライダーを使用します。



      図 5.

      注: これらのスライダーは、アニメーションを再生しているときにのみアクティブになります。
