FEジオメトリ

FE Geometryツールを使用することで、要素やCADサーフェスをFEジオメトリに変換したり、既存のFEジオメトリを更新することができます。

1. Topologyリボンから FE Geometryツールをクリックします。



   図 4.

2. 2次リボンからオプションを選択します。

   オプション	説明
   From CAD	変換するCADジオメトリを関連する要素と共に選択します。

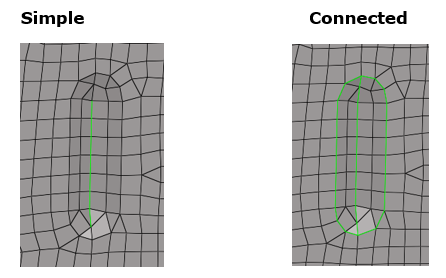

   From Elements	変換するジオメトリに関連付けられていない要素を選択します。 ガイドバーのをクリックして、オプションを定義します。 Create at features Simple - 隣接する要素間の法線の角度によってのみフィーチャーを特定する方法です。これに基づいてサーフェスが作成されます。 Connected - どこにも属さない"orphan"エンティティ、または、閉じていないフィーチャーラインの作成を回避します。これは、微小領域結合のためのさらに厳密なチェックを行い、サーフェスの作成時に、途中で終了するフィーチャーやどのフィーチャーにも結合しないフィーチャーの作成を回避します。以下に例を示します： 図 5. Edge feature angle 隣接する要素の法線間の角度に基づくフィーチャー角度。設定に基づいて、サーフェス上にフィーチャーが作成されます。 Vertex feature angle 結合されるサーフェスに対する入力サーフェスの結合性を維持します。 Allow open features このオプションでは、図 5のSimpleの例で示されているような孤立したフィーチャーエッジを作成できます。 Create at component boundaries コンポーネントの境界を分離するフィーチャーエッジが作成される一方で、異なるサーフェスが作成されます。 Create solids 閉じたボリュームを形成する孤立した要素は、ソリッドに変換されます。 Create at 1D elements 1D要素でフィーチャーエッジが作成されます。
   更新（Update）	更新する既存のFEジオメトリを選択します。 サーフェスと要素を選択でき、上記オプションを使用して、新しいFEジオメトリを作成できます。 “From Elements”の各オプションに加え、ガイドバーのをクリックすることで、以下を定義できます： Remove existing features FEジオメトリを作成する前に、既存のフィーチャーを削除できます。 Create at selection boundaries 要素の選択を考慮してフィーチャーエッジが作成されます。
