Resultsブラウザのエンティティビュー
Resultsブラウザでは、次のエンティティについて、エンティティ固有のビューが用意されています：アセンブリ、コンポーネント、荷重ケース、モデル（ファイル）、インクルード、結果、セット、パート。
- Resultsブラウザで、エンティティまたはコレクターをダブルクリックし、それぞれのビューを開きます。

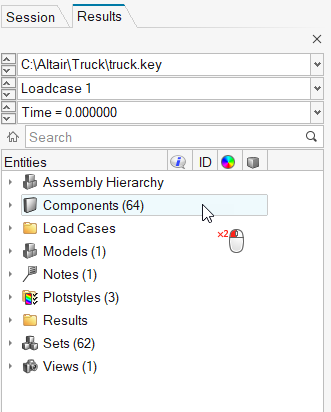

図 1.選択したエンティティのタイプに応じて、階層リストかフラットリストが表示され、場合によっては追加の列がResultsブラウザに付加されます。選択したエンティティタイプに対応するカラーモードがある場合、モデリングウィンドウ内で形状とメッシュの色が変化します。
- デフォルトビューに戻り、Resultsブラウザのすべてのエンティティを表示するには、
をクリックします。
使用可能なエンティティビューについて、以下で簡単に説明します：
- デフォルトビュー
- デフォルトビューでは、アクティブモデルファイルに含まれているすべてのエンティティが別々のフォルダーにリストされます。パートとセットのフラットリストが表示されます。階層リストを表示するには、フォルダーをダブルクリックしてエンティティ固有のビューに移動します。
- Models（Files）ビュー
- Models（Files）ビューでは、読み込まれているすべてのモデルファイルがブラウザの上部に表示され、Entity Editorで現在選択されているモデルファイルに割り当てられたプロパティがブラウザの下半分に表示されます。
- Componentsビュー
- Componentsビューでは、コンポーネントのみがフラットリストに表示され、ブラウザ内の他のエンティティはすべて非表示になります。
- Load Casesビュー
- Load Casesビューは、使用可能なすべての荷重ケースおよびシミュレーションを階層構造で表した一覧です。
- Resultsビュー
- Resultsビューは、現在の荷重ケースの使用可能な結果を階層構造で示します。
- Include Filesビュー
- Include Filesビューでは、モデルのコンテンツをさまざまなインクルードファイル内で確認できます。
- パートビュー
- パートビューには、通常メタデータとしてモデルファイルに存在するCAEパート構造 / 階層情報が表示されます。HyperViewでは、パート、パートアセンブリ、パートセットがサポートされています。エンティティについて表示される属性の詳細については、パートビューのトピックをご参照ください。
- Assembly Hierarchyビュー
- Assembly Hierarchyビューは、モデル内のアセンブリ、サブアセンブリ、コンポーネントを階層構造で表した一覧です。
- Setsビュー
- Setsビューは、セットと基礎となるコンポーネントを階層構造で表した一覧です。
