補強パネルメッシュの作成

グローバルFEモデル作成用の直交ライングループから四角形要素を主体にしたマップドメッシュを作成します。パネルエッジにBeam/Bar/Rod要素が作成されます。

1. コンセプトリボンでStiffened Panelツールをクリックします。



   図 1.

2. ラインを選択します。

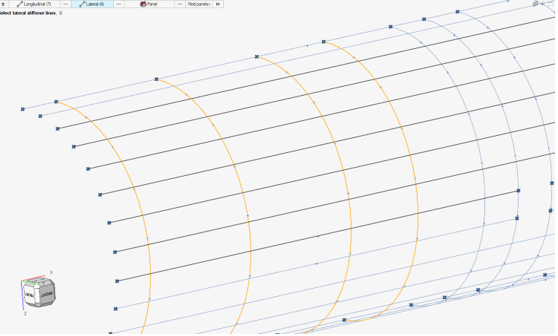

   1. "縦方向の補強材"を定義する平行ラインの集合を選択します。
   2. "横方向の補強材"を定義する平行ラインの集合を選択します。
   理想的には、2つのラインセットは、パネルサーフェスが推察される直交するラインの集合から検索します。



   図 2.

3. オプション: シェルメッシュに割り当てるパネルプロパティを選択します。
   セレクターは、利用可能なプロパティリストをフィルタリングします:

   • PSHELL
   • PCOMP /PCOMPG /PCOMP

   選択されたプロパティはコピーされ、パネルごとにそのコピーが割り当てられます。

4. ガイドバーのをクリックすると、モデル編成のオプションが選択できます。

   モデル編成

   • 現在のコンポーネントでジオメトリとメッシュを作成します。
   • パネルとスティフナーを格納する新しいコンポーネントを作成する
   • パートアセンブリの作成:

   最後のオプションは、次の階層を持つ"Stiffened Panel"という新しいパートアセンブリを作成します。

   Stiffened Panel

   Panels

   Panel 1

   ...

   Panel n

   Stiffener

   Longitudinal Stiffeners

   Longitudinal 1

   ...

   Longitudinal m

   Lateral Stiffeners

   Lateral 1

   ...

   Lateral k

   Stiffener Prefix

   スティフナーコンポーネント / パートに横方向/縦方向の名前を付けるためのプリフィックスを与えます。

   ジオメトリの削除

   パネルサーフェスを残す（パネルメッシュとともに保存）か、パネルメッシュの後に削除するかを選択します。

   "ignore material"をオンにすると、材料は考慮せずに断面二次モーメントを評価します。オフの場合は、材料を加味した慣性モーメントを算出します。

5. Find panelsをクリックします。
   パネルが検出された場合、サーフェスを作成します。検出されたパネルの中から、（四隅の）1枚を選んで開始点とします。メッシュ全体は1つの矩形パネルとして扱われるため、要素IDは列に沿って1ずつ増え、次の列にジャンプします。
6. 必要であれば、ナンバリングスキーマを更新します。

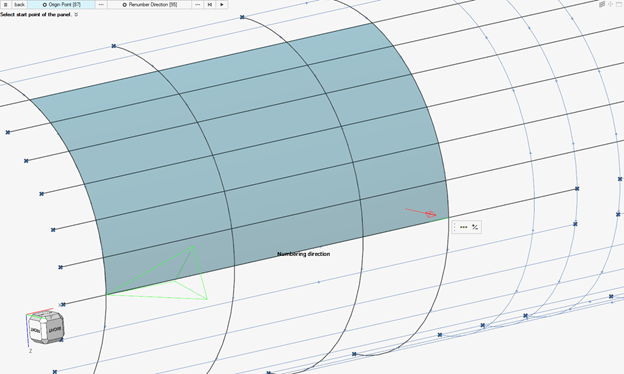

   "Origin Point"と "Renumber Direction"は、プライマリー方向（列）を定義するポイントセレクターです。

   ここでは、原点が強調表示され、緑色の矢印が番号の方向を示しています。

   スキーマを変更する場合:

   1. Origin Pointを選択し、作成されたサーフェスの4つの角のうちの1つを選択します。
   2. Renumber Directionを選択し、プライマリー方向を定義する反対側の点を選びます。

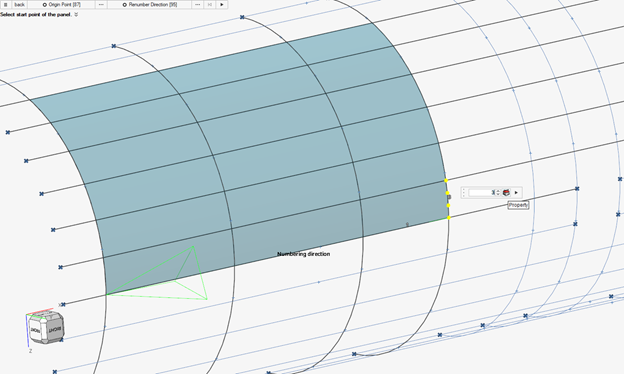

7. オプション: マクロダイアログのをクリックすると、赤い矢印の方向が反転し、パネルのどちら側にスティフナーが作成されるかが示されます。



   図 3.

8. メッシュサイズとスティフナーのプロパティを指定します。
   1. 参照パネルのエッジ上でマニピュレータを選択し、密度を変更します。
      一度にアクティブにできるマニピュレータは1つのみです。
   2. アクティブなマニピュレータのプロパティセレクターをクリックします。
      これにより、プロパティまたはビーム断面のいずれかを選択することができます。

      プロパティを選択すると、フィルターのみが有効になります。

      • PBAR/L
      • PBEAM/L
      • PROD

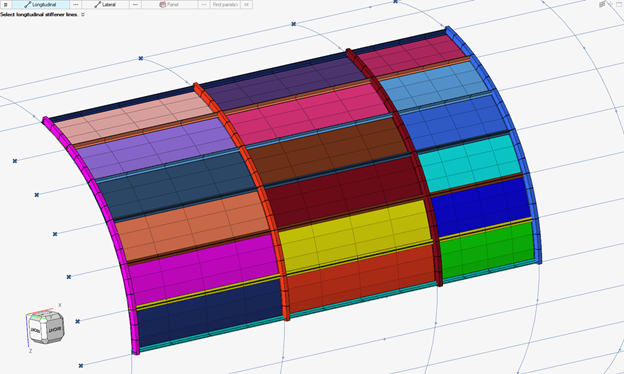

      選択されたプロパティのカードイメージに応じて、1Dスティフナーが作成されます。ビーム断面が選択された場合、ツールにより、デフォルトでPBEAM/CBEAM要素が作成されます。



   図 4.
