移動

カーブのスケーリング、オフセットおよび軸の割り当ては、移動ツールを用い、複数のカーブに適用できます。

ホームリボンでMoveツールをクリックします。

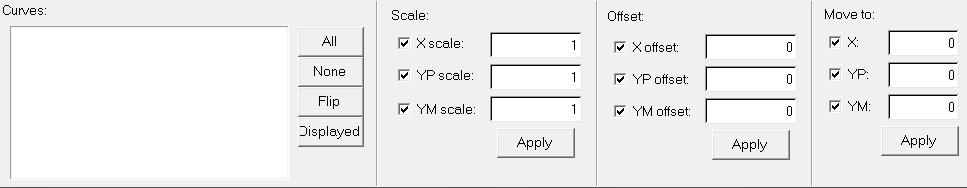

図 1.


図 2.

Curves

アクティブウィンドウ内のカーブがカーブリストに表示されます。スケーリングまたはオフセットを適用するには、カーブをリストから選択するか、ウィンドウからピックする必要があります。設定は、選択されたカーブにのみ適用されます。選択されたカーブは、リスト内でハイライト表示されます。

ScaleとOffset

データベクトルがスケールされる際、ベクトルに指定した値を乗じます。元のデータ値が実際に変更される訳ではありません。複数のカーブを、同時にスケールすることが可能です。

データベクトルをオフセットすると、データは、対応する軸に沿って平行移動します。複数のカーブを、同時にオフセットすることが可能です。

この欄には、インチからメートルへの変換のような数式を入力することも可能です。

Move to

選択されたカーブの最初のポイントを、指定したX、YP、YM座標に移動します。
