Mass and COG Review

モデリングウィンドウで、質量、重心、または慣性モーメントをマーカーとして表示します。

  1. AerospaceメニューからDisplay > Mass and COG Reviewの順に選択します。
  2. 次のオプションを定義します：
    オプション 説明
    Entity
    1. ドロップダウンメニューから、componentsまたはelementsを選択します。
    2. モデル上のエンティティを選択します。
    3. 完了したらをクリックしてツールに戻ります。
    Datanames
    1. リストから下記の寸法のいずれか1つを選択します：
      • Mass
      • 重心座標、X、Y、またはZ
      • 原点からの慣性モーメント（IXX、IYY、IZZ）。
      • 重心からの慣性モーメント（IXXcog、IYYcog、IZZcogなど）。
    Marker Options
    1. エンティティID、データ名、マーカーのプロットカラーを表示します。
    Shape Options
    1. Draw Shapeを選択する場合、形状タイプを選択して、半径を入力します。
      Draw Shapeは、各成分の値に応じてサイズが変化するマーカーを表示します。

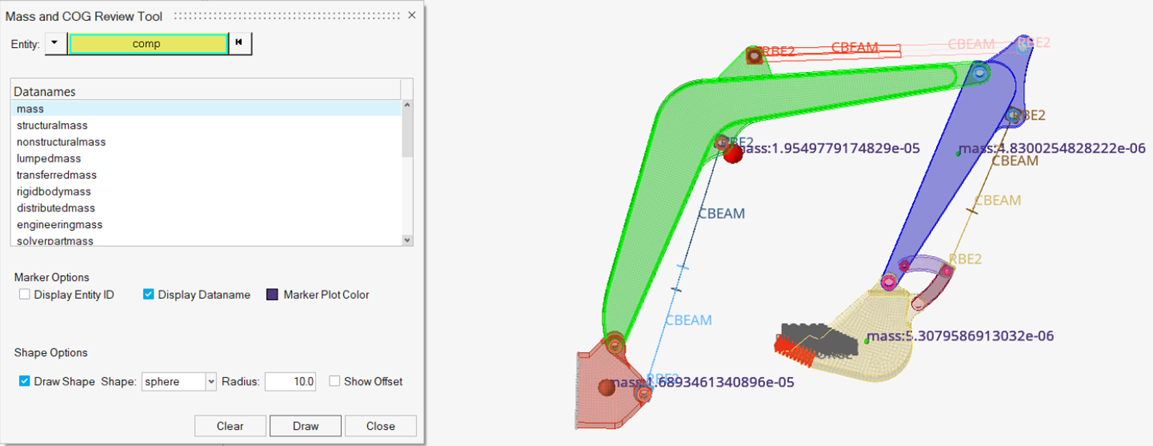

      図 1.
  3. Drawをクリックします。
