CADの抽象化
CADの階層からの情報を抽象化して、ロバストなコネクターを作成します。
メタデータマッピングの基本
- Link metadata type
- Partリンクメタデータが参照しているエンティティ情報タイプ。オプションは、"Part Name"、"Part UID"、"Property ID"です。
- Name matching
- 有効なConnector Linkがどの程度あるかの情報。オプションは、"Exact "または "Partial "です。"Partial"オプションは、"Connector link"の文字列と一致するパート/プロパティを探し、リンクとして追加します。
- Connector link
- コネクターリンク情報を含むパートメタデータタイトル。コネクターのリンクとして直接マッピングされます。
- Connector type
- manufacturing methodologyを記述するために一般的に使用される、Partに与えることができるオプションのメタデータ。
- ISO process type
- process methodologyを記述するために一般的に使用される、Partに与えることができるオプションのメタデータ。

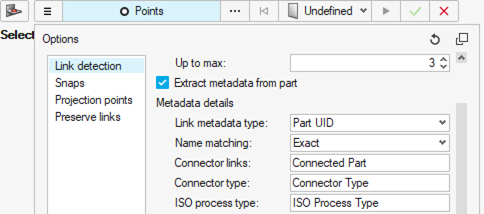

図 1. コネクター作成ツールのオプションメニュー

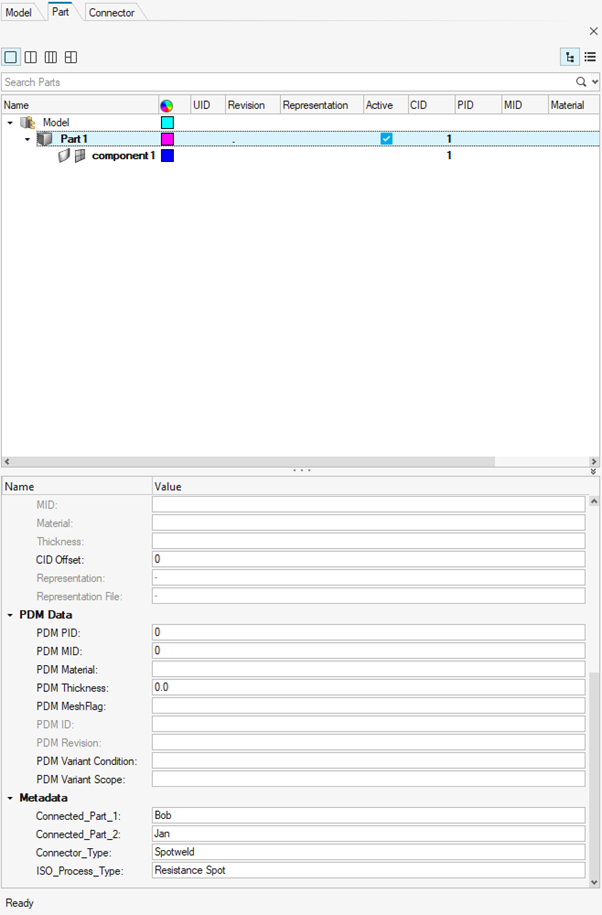

図 2. パートブラウザ

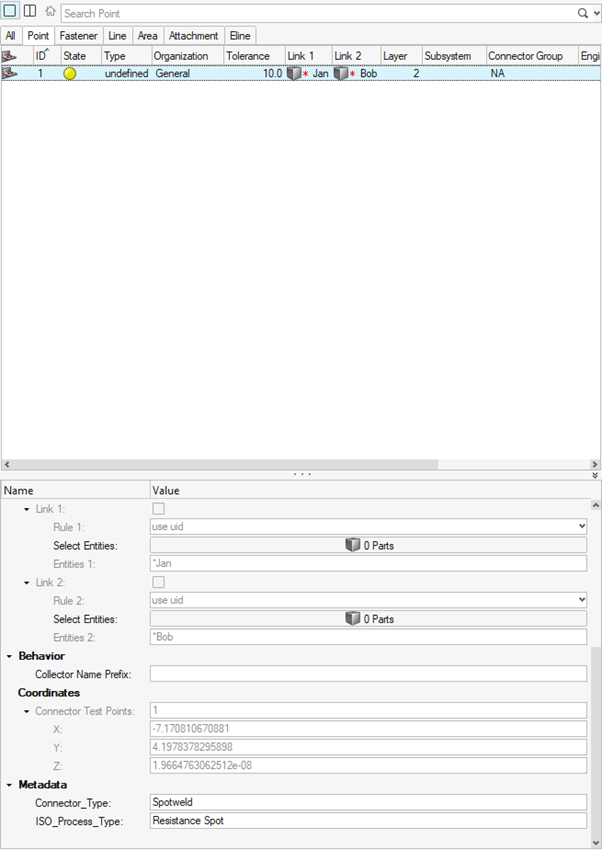

図 3. コネクターブラウザ
カスタムメタデータマッピング
上記の基本的なメタデータマッピングのフィールドに適合しない情報がパートに存在する場合、のカスタムメタデータマッピングを検討することができます。

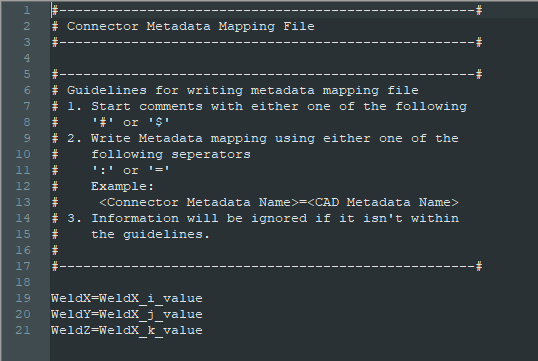

以下のようなファイルを作成し、任意のメタデータを選択し、マッピングします：<Connector Metadata Name>=<CAD Metadata Name>
図 4.
