コネクターツール

Connector Comparisonツール

Connector Comparisonツールを使用して、モデルにあるコネクターを、マスターコネクションファイル（MCF）またはマスター溶接ファイル（MWF）にあるコネクターと比較します。

コネクターリボンで、ツールセットの横の矢印をクリックし、ドロップダウンメニューからComparisonを選択します。

左側にMCFコネクター、右側にモデルのコネクターが表示されます。

このツールは、2つの枠内にそれぞれMCFコネクターおよび現在のモデルのコネクターを、板厚、位置、距離などと共に表示します。コネクターのリストは、コネクターIDを基に比較され、矛盾のあるコネクターがハイライト表示されます。ただし、コネクター位置の小さな矛盾が許容されるよう、location toleranceを指定することが可能です。

また、3つ目の枠内にMCFコネクターとモデルのコネクター間の距離を、4つ目の枠内には結果（合格 / 不合格または注意 / 警告）を表示します。

何らかの矛盾があると警告が表示されます。

ツールオプション

オプション	動作
Export	スプレッドシートや同様のプログラムにインポート可能なカンマ区切り値のファイル（*.csv）として比較の詳細を保存します。
Zoom	いずれかのグリッドのエントリをクリックしてからこのボタンをクリックすると、コネクターが拡大表示されます。
Filter	グリッドのコネクターエントリのうち、エラーを除くすべて、および具体的にハイライト表示したすべてのエントリを非表示にします。
Show All	それまでに適用されたフィルタを解除します。
Import MCF	モデルと比較するマスターコネクションファイルまたはマスター溶接ファイルへのパスを入力します。または、テキスト欄の端にあるbrowseボタンをクリックし、目的のファイルを探して選択します。
Thickness	MCFの枠とモデルの枠に各コネクターの板厚を表示します。
PID	各コネクターに接続されているコンポーネントのパートIDが、MCFの枠とモデルの枠に表示されます。
Exclude from run check	コネクターの比較時に、板厚の矛盾を無視するか、各コネクターに接続されているコンポーネントのPID番号を無視します（この場合は全面的にコネクターのX、Y、Z値を使用します）。
Location tolerance	モデルとMCFで位置が一致しないコネクターがあっても、その差異がここで指定した距離以下であれば、エラーとして報告されません。
Run Check	MCFファイルまたはMWFファイルが指定され、目的の板厚とPID基準が指定された後、モデルのコネクターとMCF/MWFファイルに記述されているコネクターを比較します。
Reset All	枠の内容を消去し、各チェックボックスとLocation Toleranceをデフォルト状態に戻します（MCFファイルのパスは消去しません）。
Close	Connector Comparisonツールを閉じます。

RBE3を使用したコンポーネントの接合

構造接続用のRBE3の作成。

コネクターリボンのツールグループから、RBE3ツールをクリックします。

図 1.

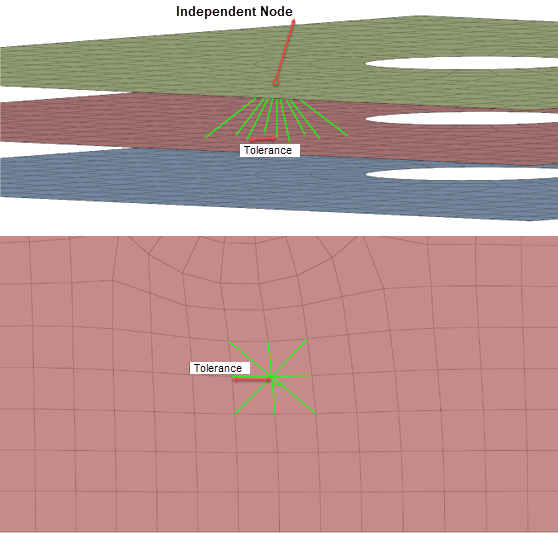

オプション: ガイドバーでをクリックし、トレランスを調整します。
独立節点を選択します。
ガイドバーから、Componentsをクリックし、独立節点を接合するコンポーネントを選択します。
Createをクリックします。

図 2.

コネクターへの節点とポイントのインプリント

節点やポイントを重要ポイントとしてコネクタにインプリントします。

コネクターリボンのツールグループから、Imprintツールをクリックします。

図 3.
ガイドバーでをクリックし、トレランスを調整します。
ポイント/節点のコネクターへの投影時のトレランスは、最も遠い節点からコネクターまでの距離がトレランスより小さくなるように十分に大きくする必要があります。

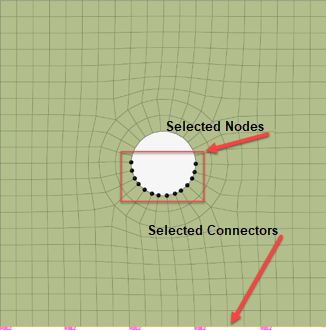

ドロップダウンメニューから、NodesまたはPoints を選択して、モデル上の節点またはポイントを選択します。
ガイドバーから、Connectorsをクリックし、コネクターを選択します。

図 4.
ガイドバーでImprintをクリックします。
