ローカルボクセルメッシュの作成

このチュートリアルを開始する前に、本チュートリアルで使用されるファイルを作業ディレクトリにコピーしてください:
  1. 2023を開始します。
  2. Design_Space_Local.hmモデルファイルを開きます。

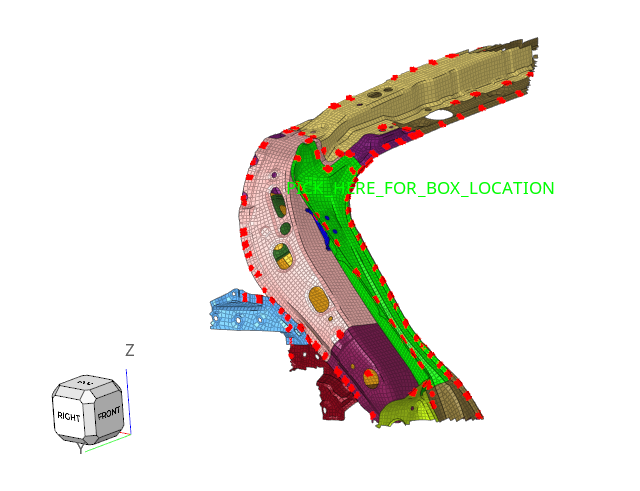

    図 1.
  3. Design Spaceリボンをクリックします。
  4. Hole/Gap Fillツールをクリックします。


    図 2.

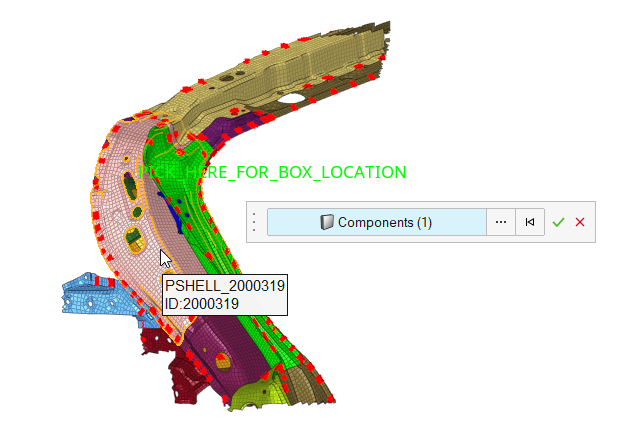

  5. Componentsセレクターをクリックし、穴のあいたピンクのコンポーネント（コンポーネントID 2000319）を選びます。


    図 3.

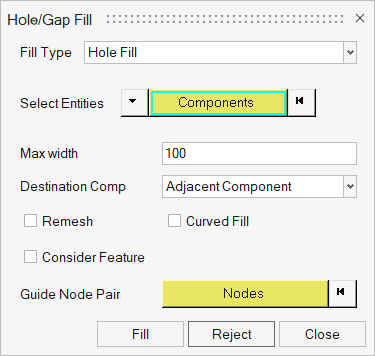

  6. 以下の設定を行い、Fillをクリックします。


    図 4.
  7. Localツールをクリックし、ローカルボクセルメッシュを作成します。


    図 5.

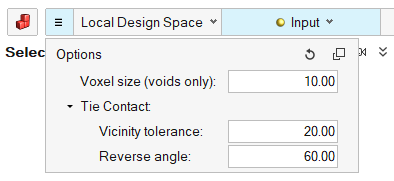

  8. ガイドバーのをクリックし、ボクセルサイズを10に設定します。
    その他のオプションはデフォルトのままにしてください。


    図 6.

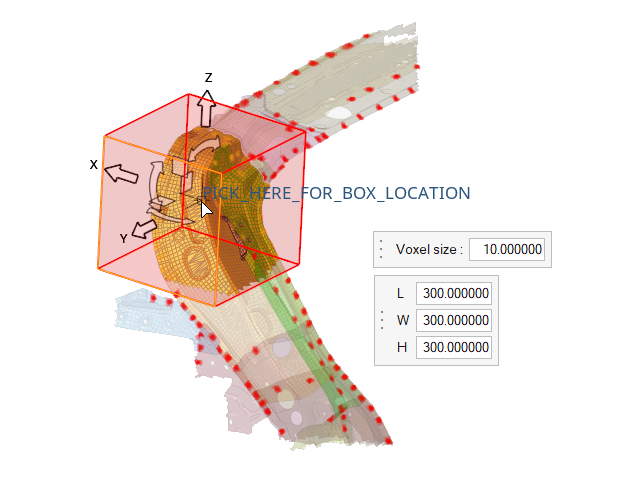

  9. 以下に示す位置で、節点をクリックすると、ボックスが作成されます。
    ボックスの寸法を変更することができます。


    図 7.
  10. オプション: ガイドバーのExcludeをクリックして、設計空間から除外するコンポーネントや要素を選択します。
  11. ガイドバーのをクリックし、ローカル設計空間を作成します。
    この例では、ピンクのコンポーネントは非表示になっています。

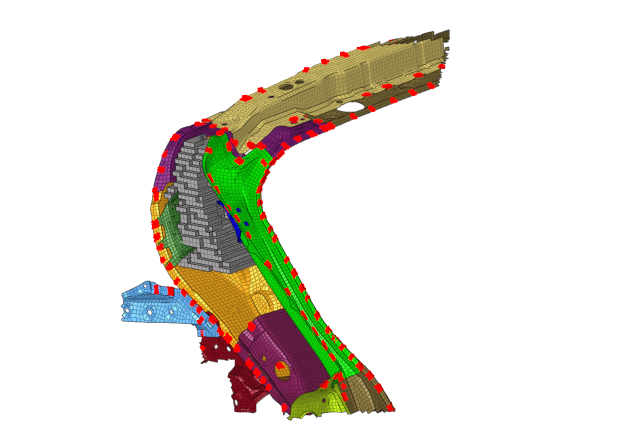

    図 8.
  12. RBE3ツールをクリックし、設計空間をRBE3で結合します。


    図 9.
  13. 新たに作成された設計空間を選択します。
  14. ガイドバーのComponentsをクリックし、RBE3で設計空間に結合する必要があるコンポーネントを選択します。
  15. Createをクリックします。

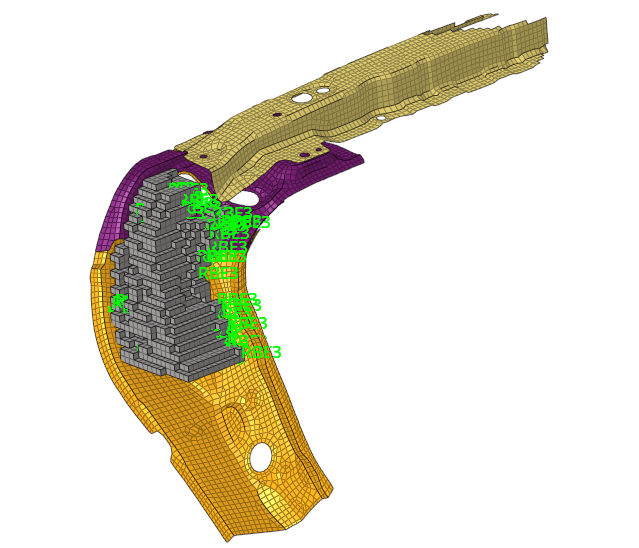

    図 10.
