結果の表示

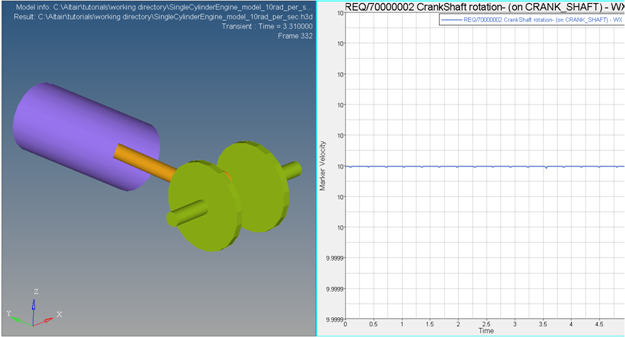

解析の完了後、Run statusウィンドウのAnimateボタンを使用して結果を可視化できます。HyperView（アニメーションクライアント）ウィンドウが追加され、結果ファイルが読み込まれます。

Animationツールバーで、Start/Pause Animationボタンをクリックしてアニメーションを可視化します。

MotionViewのRun statusウィンドウでPlotボタンを使用して結果をプロットすることもできます。HyperGraph（プロットクライアント）ウィンドウが追加され、実行に対応するプロットファイル（.abf）が読み込まれます。

ポスト処理

MBDソルバーによって解析が完了すると、アニメーションやプロットを見ることが可能な異なるタイプの出力ファイルが生成されます。

MotionSolveおよびADAMSにより生成されるファイルおよび結果の可視化に使用可能なプログラムを以下に示します：

ソルバータイプ	出力ファイルのタイプ	説明	Client
MotionSolve	MRF	マルチボディ結果ファイル。アニメーション結果とプロット結果を含む	HyperView* HyperGraph
	H3D	アニメーション結果を含む	HyperView
	ABF	Altair H3Dバイナリファイル	HyperGraph
	PLT	プロットファイル。プロット結果を含む	HyperGraph
ADAMS	GRA	アニメーション結果	HyperView
	RES	アニメーション結果とプロット結果	HyperView** HyperGraph
	REQ	リクエストに関連したプロットファイル	HyperGraph
* HyperViewでモデルファイルとしてMAFと使用
** HyperViewでモデルファイルとしてGRAを使用

MotionSolve結果のポスト処理の詳細については、Visualize Results - Animation and Request Plotsのトピックを参照してください。

ポスト処理機能については、結果データ - HyperViewとHyperGraph プロットデータのオンラインヘルプをご参照ください。
