結果データの線グラフを作成する

本チュートリアルでは、曲線の作成と編集について学習します。

開始する前に、このチュートリアルで使用するファイルを作業ディレクトリにコピーします。

複数のカーブを使用したプロットの作成

  1. スタートメニューから、Altair > 2023 > HyperGraphの順に選択します。
  2. メニューバーから、現在のチャートタイプとしてLine Chartが選択されていることを確認します。
    ヒント: チャートタイプを変更するには、プロットウィンドウの上にあるChange Typeアイコン（）をクリックして、Line Chartを選択します。
  3. File > OpenをクリックしてCreate Curves by Fileダイアログを開きます。
  4. Y Sourceタブで、Choose Data Fieldファイルブラウザを使用してplot.datファイルを開きます。
  5. X Sourceタブで、Timeを選択します。
  6. Y Sourceタブで、次のように選択します：
    1. Type： Force
    2. Request：REQ/3 Curve 3、REQ/5 Curve 5、REQ/7 Curve 7、REQ/9 Curve9
    3. Components： X
  7. Plotをクリックして、作成されたプロットを確認します。

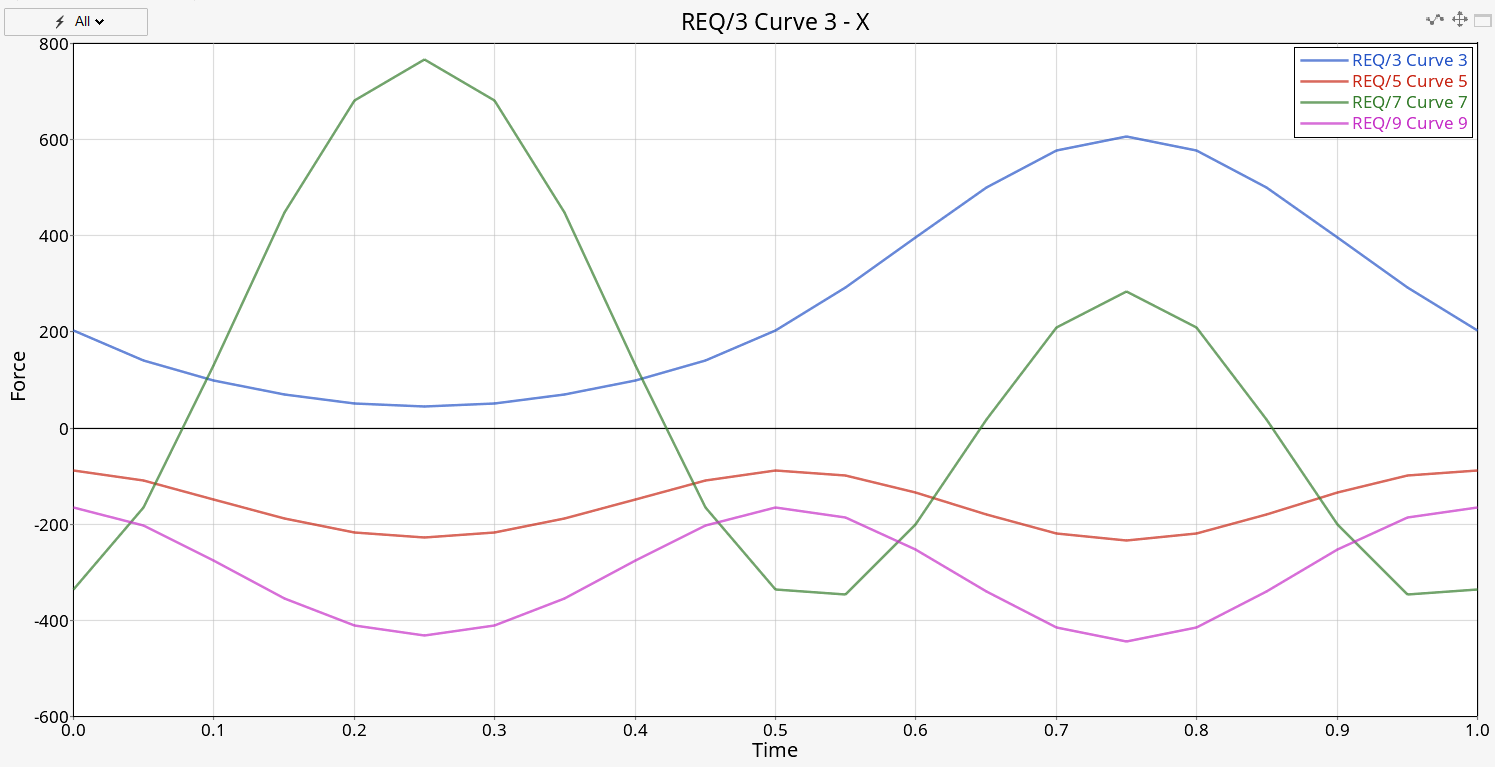

    図 1.
  8. Create Curves by Fileダイアログを開いたままにします。

複数のプロットの作成

  1. Create Curves by Fileダイアログで、Y Source > Componentsに移動して、X、Y、Zを選択します。
  2. LayoutドロップダウンメニューからOne Plot per Requestを選択します。
  3. Set Page Layoutアイコン（）をクリックして、4つのウィンドウレイアウトを選択します。


    図 2.
  4. Plotをクリックします。


    図 3.
  5. このダイアログを開いたままにします。

カーブの編集

  1. Create Curves by Fileダイアログで、Plot Optionsタブを選択します。
  2. CategoryでPage Optionsをクリックします。
  3. Font欄をクリックして、Arial, Bold, 16を選択します。
  4. Headerをクリックして、次のように定義します：
    • Label Scheme：Custom.
    • Header：Y Componentを選択解除します。
    • Font：Arial, Normal, 12.
    • Alignment：Center.
  5. Footerをクリックして、Headerと同じオプションを設定します。
  6. Curve Optionsをクリックして、次のように定義します：
    • Show Prefixを選択します。
    • Label Prefix：Test17。
    • Show Labelは選択したままにします。
    • Label Scheme：Default.
  7. Plotをクリックし、3ページ目でこれらのカーブを確認します。

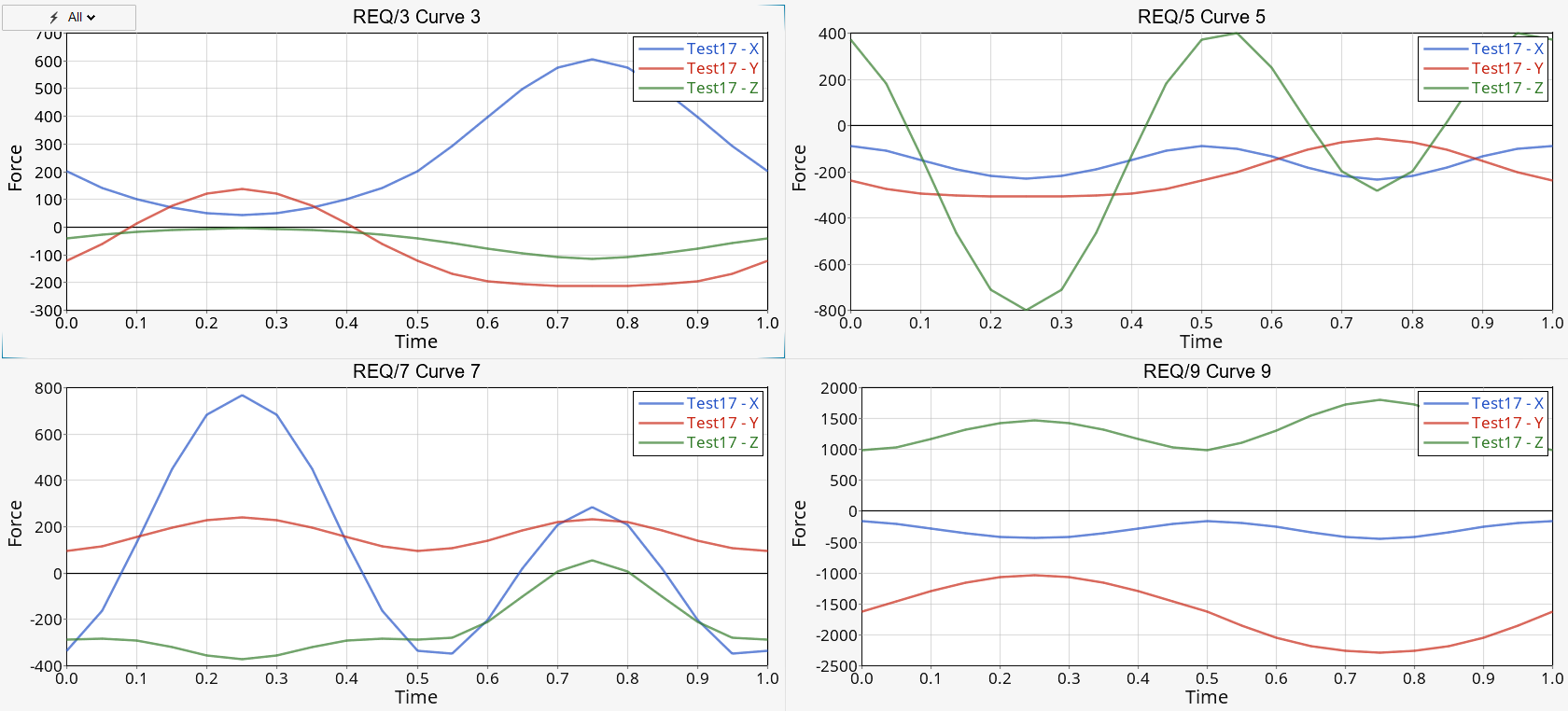

    図 4.
  8. このダイアログを開いたままにします。
  9. Curve Optionsに戻って、次のように定義します：
    1. Math Expressionを選択します。
    2. Expression for y欄で、saefilt95(u,v,60,5,3)と入力します。
    注: シンタックスは、saefilt95に従います：

    saefilt95(vector1, vector2, scalar1, scalar2, scalar3, scalar4)

  10. Plotをクリックします。
