ジオメトリのインプリント

インプリントツールを使用して、ジオメトリまたはメッシュをターゲットサーフェス / ラインまたは要素にインプリントし、それぞれ新しいエッジ / 固定ポイントまたはメッシュパッチを作成します。

ラインやサーフェスにポイントをインプリントすると、Split: Interactiveツールと同様にジオメトリの頂点が作成されます。サーフェスにサーフェスをインプリントすると、すべてのソースサーフェスの'エッジがターゲットサーフェスにインプリントされます。

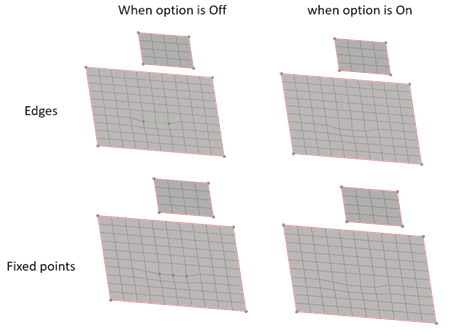

インプリントする節点リストは、のpost imprint options of FEタブの内容に従います。

注:

• ソースエンティティを変更するには、節点リストのチェックを外します。
• 節点リスト / 要素のCADサーフェスへのインプリントはできません。

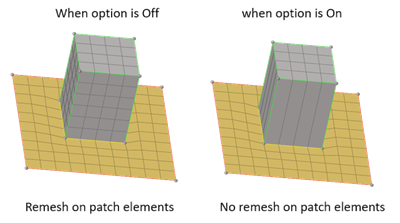

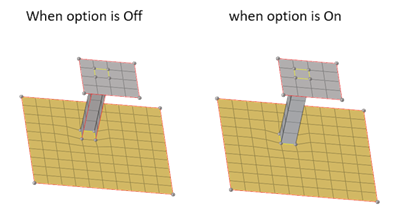

要素 / FE ジオメトリから要素 / FE ジオメトリへのインプリントは、のpost imprint options of FEタブの内容に従います。

1. 2Dリボンでインプリントツールをクリックします。



   図 1.

2. インプリントするソースを選択します。
   1. ガイドバーでSourceセレクターをアクティブにし、ドロップダウンメニューを使用してインプリントする対象をライン、節点、節点リスト、ポイント、サーフェス、または要素のいずれかから選択します。
   2. モデリングウィンドウで選択します。
3. インプリントターゲットを選択します。
   1. ガイドバーでTargetセレクターを有効にします。
   2. ソースに応じて、下記のオプションのいずれか1つを終了します：
      • ソースがポイントの場合、ドロップダウンメニューを使用してラインまたはサーフェスのどちらにインプリントするのかを選択します。
      • ソースが節点の場合、ドロップダウンメニューを使用して要素、ラインまたはサーフェスのいずれかにインプリントするのかを選択します。
        • フリーライン上に節点をインプリントすると、節点位置でラインが分割されます。
        • フィーチャーエッジ上で節点をインプリントすると、設定位置に固定ポイントが追加されます。
        • 節点を要素にインプリントする場合、、メニューののpost imprint options of FEタブの内容に従います。
      • ソースが節点リスト / 要素の場合、ドロップダウンメニューを使用して要素、パートまたはサーフェスのいずれかにインプリントするのかを選択します。
   3. モデリングウィンドウで選択します。
4. オプション: ガイドバーでをクリックしてインプリントのオプションを指定します。
   1. Preferencesをクリックして、CAD/FE トポロジーバージョンオプションを定義します。
   2. FEタブを選択すると、FEジオメトリに関する追加オプションが表示されます。
   3. FEタブで、Topology color modeを選択し、フェイスカラーモードをトポロジーに変更します。
5. オプション: マクロダイアログを使用し、インプリント方向を指定します。
   制約事項: これは、ターゲットがFEジオメトリまたは要素へのメッシュインプリントにのみ使用できます。
6. ガイドバーで、Use anchorsチェックボックスを選択して、メッシュインプリント中に保存先で固定する節点を選択します。
   制約事項: これは、ターゲットがFEジオメトリまたは要素へのメッシュインプリントにのみ使用できます。
7. Imprintをクリックします。
