空力システムを使用した乗用車モデルの構築

Altair MotionViewでは、Assembly Wizardを使用して、事前に定義されたシステムのライブラリからモデルをアセンブルします。Assembly Wizardダイアログは、アセンブリプロセスを示し、ユーザーの選択が互換性のあることを確実にします。

Assembly Wizardの開始

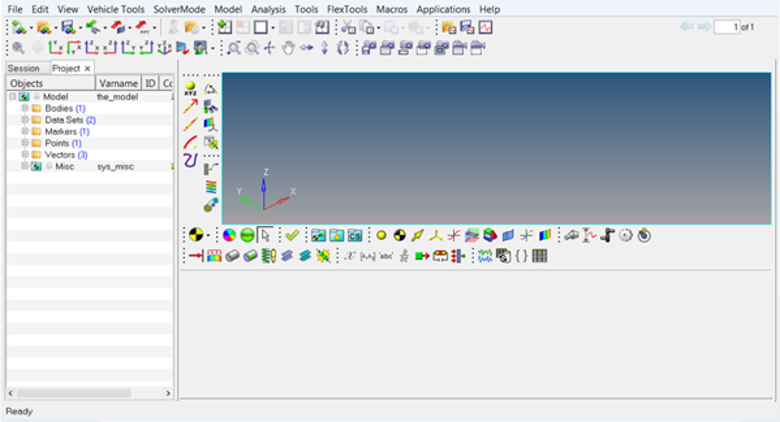

1. インストレーションフォルダーからMotionViewを起動します。
   MotionViewウィンドウが表示されます。



   図 1.

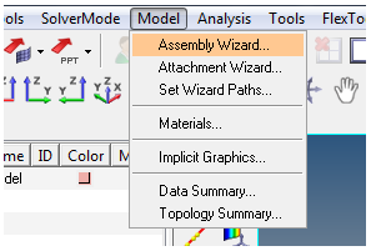

2. Model > Assembly Wizardをクリックします。



   図 2.

   Car/Small truck - Model Typeダイアログが開きます。

Aerodynamic Forcesを使用したフルビークルモデルの構築

Aerodynamic Forcesを使用してフルビークルモデルを構築する手順を以下に示します。

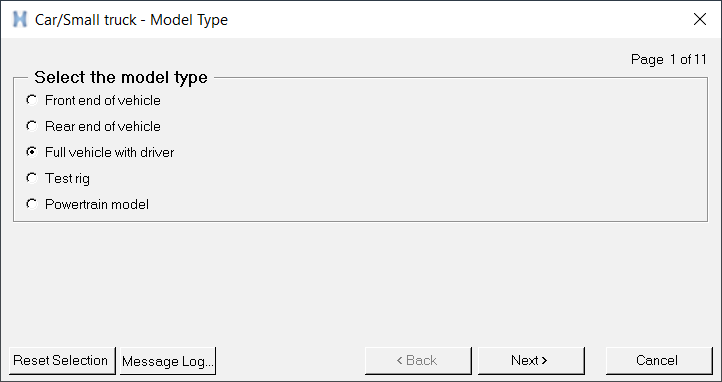

1. Model TypeダイアログでFull vehicle with driverオプションを選択し、Nextをクリックします。



   図 3.

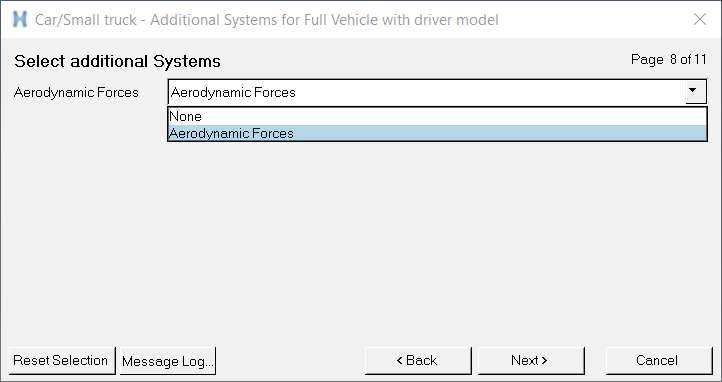

2. 追加のシステムページでAerodynamic Forcesを選択して、モデル選択を完了します。



   図 4.

   注: Aerodynamic Forcesは、現在、1つのシステムとして組み込まれています。

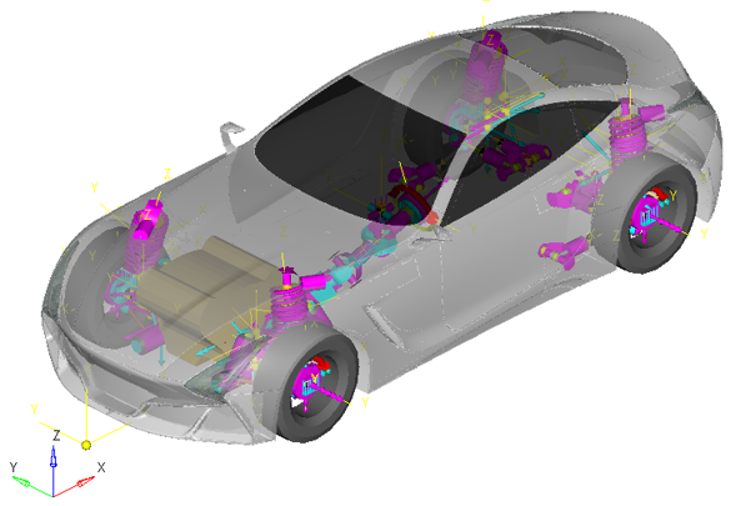

3. Assembly Wizardを介した空力システム構築などのドライバモデルを含むフルビークルがグラフィックス領域に表示されます。



   図 5.

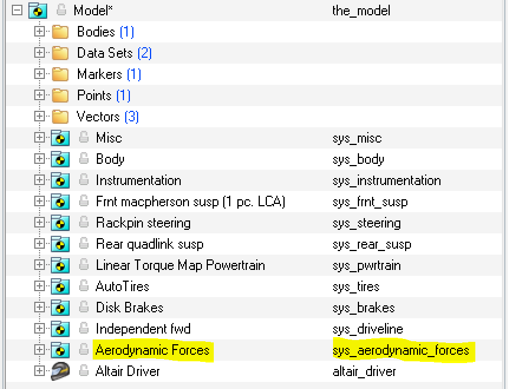

4. Assembly Wizardでモデルを構築するために選択したAerodynamic Forcesを含むサブシステムがブラウザに表示されます。



   図 6.

Aerodynamic Forcesグラフィカルユーザーインターフェースの使用方法の概要を以下に示します：

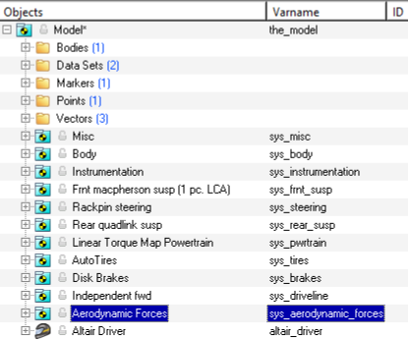

1. ブラウザでAerodynamic Forcesをクリックすると、パネル領域にAttachmentsセクションが表示されます。



   図 7.

   対応するパネルが表示されます。



   図 8.

   アタッチメント	説明
   Vehicle Body *必須	空力システムの作用力が適用される車体。
   Front wheel center *必須	前車軸のホイール中心点のペア。
   Rear wheel center *必須	後車軸のホイール中心点のペア。
