乗用車とトラックの空気力学

基本的なアプローチ

Manfred MitschkeとHenning Wallentowitz 1が提唱する空気力学の概念を以下に示します。

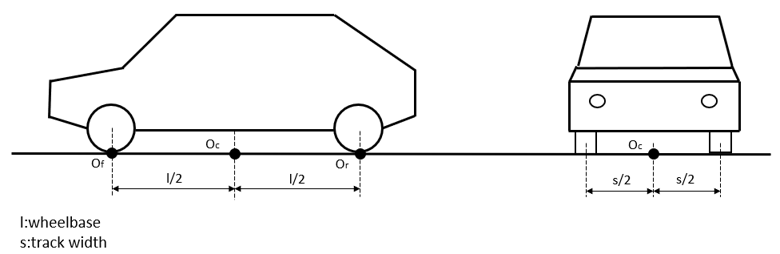

結果として生じる空気力と空力トルクは、4つのホイールの中心にある路面上に配置された基準点Ocに作用すると見なされます。



図 1.

Fa,x = cxL)*P(vr)

Fa,y = cyL)*P(vr)

Fa,z = czL)*P(vr)

Ma,x = cmxL)*l*P(vr)

Ma,y = cmyL)* l*P(vr)

Ma,z = cmzL)* l*P(vr)

ここで、ciは空力係数、τLは相対気流入射角、vrは結果として生じる速度、Pは動圧、およびlはホイールベースです。

上で定義した力とトルクの成分が適用される座標系は、Ocに配置され、車体に固定されます。

速度について

斜め気流によって、車両の前後軸に対する入射角がτLの流速vrが発生します。パラメータのvrとτLはどちらも路面速度ベクトルv(負の車速ベクトル)と風速ベクトルvwの加算で計算できます。


図 2.

P(vr)について

動圧は、空気密度ρ、結果として生じる速度vr、および次の式を使用して計算できます。

P(vr) = 0.5 * ρ * vr2

空気密度は、環境の周辺温度や周辺圧力に依存し、多くの場合は一定と見なされる、空気の理想的な気体定数です。

垂直力とピッチトルク

垂直力Fa,zとピッチトルクMa,yは、cz,fとcz,rを取り込む地表レベルにあるサスペンションの中心点OfとOrに作用する2つの垂直力に置き換えられます。

Fa,zf = cz,fL)*P(vr)

Fa,zr = cz,rL)*P(vr)

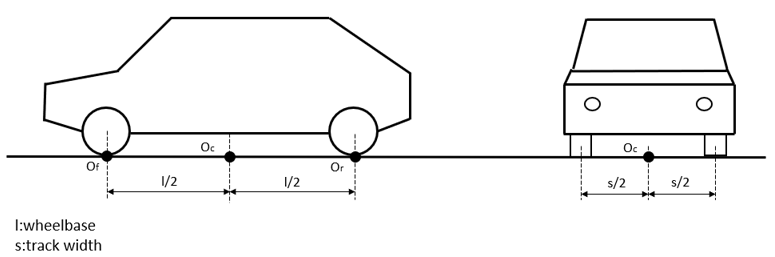

作用力は、4輪の中心とサスペンションの中心Of とOr 地面の高さにある路面上の基準点Oc にかかります。

図 3.

この空力システムは、Car and Truckライブラリのアセンブリウィザードのデフォルト設定です。

空力とトルクの完全なセットは、次のように車両剛体に適用することができます:

Fa,x = 0.5*cxL)* ρ * A* vr2

Fa,y = 0.5*cyL)* ρ * A* vr2

Fa,zf = 0.5*cz,fL)* ρ * A* vr2

Fa,zr = 0.5*cz,rL)* ρ * A* vr2

Ma,x = cmxL)* l* ρ * A* vr2

Ma,z = cmzL)* l* ρ * A* vr2

ここで、Aは車の前面面積です。車両前面面積は、通常、乗用車の場合は1.5 m2 < A < 2.5 m2の範囲、トラックやバスの場合は4 m2 < A < 9 m2の範囲です。

ciの決定方法

非常に大まかな概算として、ciは定数と見なすことができ、空気力を完全に無効にするには、すべてのciを0に設定できます。

一般的に、ciは、τの関数としてなるべく次のような表として定義する必要があります。データは、現時点で、参考文献の表や図で見つかった値を無作為に集めたものです1
  τL =0deg τL =10deg τL =20deg τL =30deg
cx 0.3 0.31 0.32 0.33
cy 0 0.4 0.8 1.2
cz,f 0.1 0.2 0.3 0.4
cz,r 0 0.1 0.2 0.3
cmx 0 0.03 0.06 0.09
cmz 0 0.04 0.08 0.12

この表を使用する場合の制限は、車が30度(いくつかのケースでは40度)を超える斜め気流を受ける状況が許可されないことです)。このような状態、特に、純粋な横風の状態については、今後のリリースで実装が考慮される予定です。

ci係数は、仮想風洞実験によっても導出できます。このような実験で測定された値が、vrおよびτの関数として、Oc、Orにおける拘束力になります。
