stitch HL
Stitch HLは、解析タイプのコネクターとしてしか吸収できないため、特殊なタイプのコネクターです。2D-2D、2D-3D、3D-3D間の溶接を定義するために使用することができます。これらの解析コネクターは、"Unrealised "や"Realised"することはできませんが、更新することが可能です。

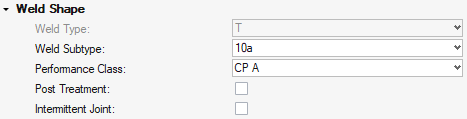

図 1.
図 1.
これは、既存モデル内のStitch溶接を特定し、熱の影響を受ける領域（HAZ）を定義するためのセットを作成し、規格に沿った詳細を定義することを目的としています：EN 15085 3.

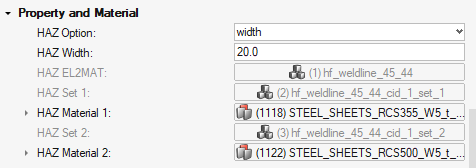

図 2.
図 2.
HAZは、トレランス内にある要素のEL2MATセットによって定義されます。クロスオーバー溶接がある場合、降伏応力が最も小さいパート同士をつなぐ溶接部に要素が含まれることになります。降伏応力がない場合、または同じ材料/降伏応力である場合、コネクターの長い方が要素を使用することになります。
図 3.
図 3.
