ジオメトリの押し出し

サーフェス、節点、またはラインをその法線方向、任意のベクトル、または別のラインに沿って押し出します。

1. TopologyリボンのExtrude/Revolveツールグループから、押出しツールをクリックします。



   図 1.

2. オプション: ガイドバーでをクリックして追加のオプションを定義します。
   FEジオメトリに関する追加オプションは、FEタブを使用してください。
3. ガイドバーセレクターを使用して、Surfaces、NodesまたはLinesのいずれかを選択します。
   注: 節点を指定した場合は、押し出し前に指定した節点リストを使用したラインが描画されます。

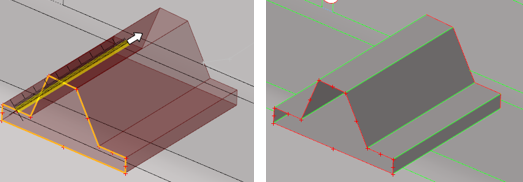

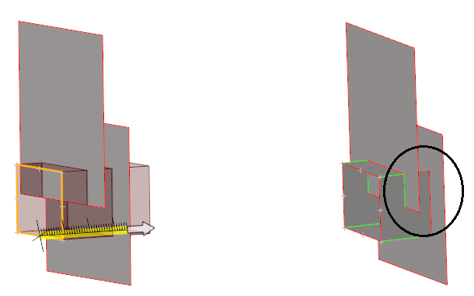

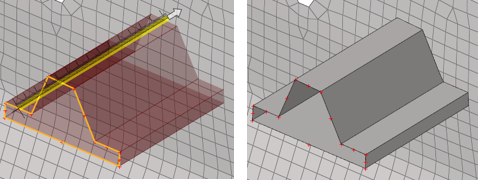

4. 次の方法でサーフェス / 節点 / ラインを選択してドラッグします。
   • マクロダイアログのドロップダウンを使って、固定垂直距離または可変距離で押し出します。
   • を選択すると、ベクトルツールを使用して方向を設定できます。方向を指定したら、スライダーを操作するかマクロダイアログに値を入力します。
   • 選択したガイドラインに沿って押し出す場合、Guidesセレクターをアクティブにします。マクロダイアログのオプションを使用して、ジオメトリの押し出し方法を設定します。

     Fixed Frame

     押し出し中は、ジオメトリに対し平行移動のみ行われます。回転は行われません。

     Line Tangent

     fixed frameオプションによる移動に加え、ジオメトリの接線の回転と同様にラインを回転します。

     Frenet Frame

     Line Tangentオプションによる移動と回転に加え、曲率ベクトルの回転と同様に、ジオメトリの接線軸を中心としてラインを回転します。

     Frenet Frameオプションは、ラインリストの曲率がスムーズではなく、大きく変化する場合は正しく機能しません。

     Reverse Direction

     逆方向のを指定します。

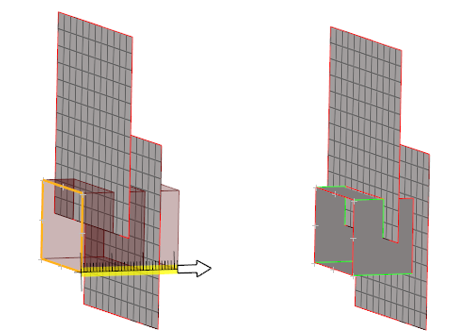

5. Create meshを選択すると、サーフェス作成後に2Dメッシングツールが自動的に開きます。メッシュ作成が終了したら、ツールを終了してジオメトリに戻ります。
6. ガイドバーで、下記のオプションのいずれか1つをクリックします：
   • - 適用し、ツールを開いたままにする
   • - 適用し、ツールを閉じる
   • – 適用せずにツールを終了する
