サーフェス - スキン

サーフェス: スキンツールは、指定されたラインを使用してスキニングしたサーフェスを作成します。

1. 2Dリボンからサーフェス > Skinツールをクリックします。



   図 1.

2. オプション: ガイドバーのをクリックして、新しいサーフェスを作成するコンポーネントを選択します。
3. ラインを選択します。
   少なくとも２つの入力ラインが必要になります。3つ以上のラインが指定された場合、最初と最後のラインがサーフェスの端となり、すべての入力ラインにフィットするサーフェスになります。

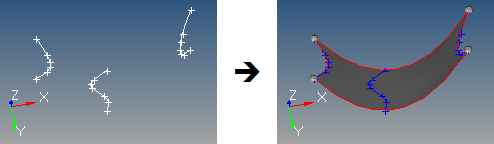

   図 2.

   スキンサーフェスの作成に使用されるラインは、作成以前に自動的にスムーズ化されます。その結果、サーフェスは1つのフェースで作成されます。
4. Create meshを選択すると、サーフェス作成後に2Dメッシングツールが自動的に開きます。メッシュ作成が終了したら、ツールを終了してジオメトリに戻ります。
5. ガイドバーで、下記のオプションのいずれか1つをクリックします：
   • - 適用し、ツールを開いたままにする
   • - 適用し、ツールを閉じる
   • – 適用せずにツールを終了する
