Altair HyperView 2023 リリースノート

全般

主な特長

  • コンターとアイソプロットの同期
  • HWC(コマンド記録)の強化
  • ABAQUS 2023 ODBファイルのサポート
  • ODBファイルの読み込みパフォーマンスを改善しました。
  • 圧縮されたLS-DYNAキーファイル(K.GZフォーマット)の読み込みパフォーマンスの向上
  • HyperView - Upfront Loaderプロファイルは、HyperView - MultiCoreに名称変更されました。

新機能

リボンヒント
複数のピックターゲットを持つツールや、セカンダリボンを開くツールを識別するためのリボンヒントが追加されました。ツールのアイコンとラベルの間に表示される小さなインジケーターです。ドット(.)の数はツール内の選択ターゲットの数を表します。ツールにカーソルを合わせるまで表示されないものもあります。


図 1.
このオプションを制御するには、File > Preferences > Common > Application > Show ribbon hintsを選択します。

機能強化

  • コンターとアイソプロットの同期

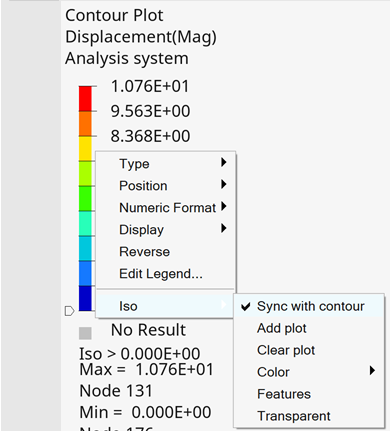

    凡例 のコンテキストメニューから、Sync withコンター オプションを選択して、アイソプロットを常にコンター のプロットと同期させます。このオプションは、コンタープロットが適用されたときに自動的にアイソプロットを作成します。凡例下部のスライダーでアイソ表示を調整します。例えば、コンター プロットの結果タイプまたはコンポーネント を変更すると、更新されたコンター に一致するようにアイソプロットが再作成されます。同様に、コンター のプロットがクリアされると、アイソプロットもクリアされます。


    図 2.
  • 反転ズームはHyperViewでサポートされています。このオプションはPreferencesダイアログの共通セクションに移動し、すべてのクライアントの動作を制御します。
  • ポイントがモデルのサーフェスにない場合、トレランスを調整してデータを抽出し、線形化を実行することができます。警告メッセージが表示され、新しいトレランスを入力するオプションがあります。
  • 注釈の自動非表示機能が改良され、長さゼロ(0D)の要素で正しく機能するようになりました。
  • コマンド記録
    HyperViewでワークフローを記録、再生できるHWC(HyperWorks Command language)の対象範囲を拡大し、以下の機能をサポートしました。

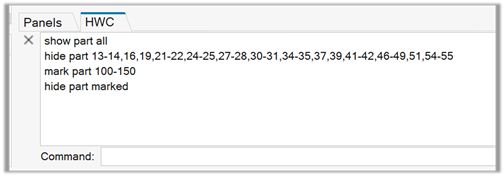

    • パートの表示/非表示/マークのHWCでのサポート
      • コンポーネントのサポートと同様に、パートブラウザによるパートの表示と非表示はHWCコマンドに記録されます。
      • コマンド "mark part "は、より高度な自動化のためにスクリプトまたはコマンドラインから使用することができます。


        図 3.

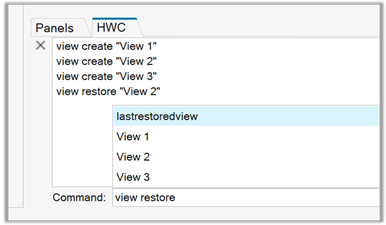

    • 新しいHWCコマンド "view restore lastrestoredview "は、ユーザーが最後に選択したビューを復元することができます。このコマンドは、スクリプトまたはコマンドラインによって、現在のセッションでビューが以前に復元された場合にのみ機能します。


      図 4.

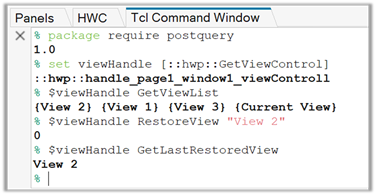

    • Tcl APIに新しいコマンド "viewCtrlHandle GetLastRestoredView " が追加され、最後に選択されたビューの名前を照会できるようになりました。


      図 5.

解決した問題

  • ベクトルやテンソルを多数のエンティティにプロットすると、グラフィックスのコンテキストメニューの表示に時間がかかる。
  • 複素データを含む結果ファイルでBuild Plotsを使用してHyperGraphプロットを作成すると、アプリケーションがハングする。
  • Show-Hideツールがアクティブなときに、Clear Plotメニュー項目がコンテキストメニューに表示されない。
  • ABAQUS ODB ファイルから空の荷重ケースにアクセスしようとすると、アプリケーションがクラッシュする。
  • CFAST要素の力ベクトルが誤った方向に表示される。
  • キーボードショートカットを使用してメジャーから他のエンティティに切り替えると、アプリケーションエラーが発生する。
コマンドの記録と自動化
  • モデル/結果がロードされていない状態で、HWCコマンドを使用して注釈を作成すると、セグメンテーションエラーが発生する。
  • HWCの "open reportstructure "コマンドは、選択されたパスではなく、デフォルトのパスを記録する。
  • 2つ以上の対話型選択コマンドを含むスクリプトの実行時のTclエラー。
  • HyperWorksでPreferenceステートメント*ContextMenuItemが失敗する。
HyperView-MultiCore(旧HV-Upfront Data Loader)プロファイルにおいて、以下の問題が修正されました:
  • インクルードを含むソルバーデック がモデルとしてロードされると、Resultsブラウザ にインクルードファイルフォルダーが表示されない。
  • 凡例コンテキストメニュー > Iso > Add plotでアプリケーションエラーが発生する。

既知の問題

  • OptiStructやNastranのようなソルバーは、ユーザー定義の座標系に基づいてフリーボディの結果を描画できますが、このようなケースはH3Dフォーマットではサポートされていません。そのため、フリーボディ図ツールに正しい値が表示されません。この問題に関する警告メッセージが追加されました。OP2など、異なるフォーマットでの出力をソルバーに要求することができます。

ソルバーとCADインターフェイス

機能強化
  • ABAQUS 2023 ODB ファイルをサポートします。
  • ABAQUS - Use One Component for Assemblyオプション:HyperViewのパフォーマンスを最大化するために、このリーダーオプションを使用することを推奨します。アセンブリレベルのすべての要素を1つのコンポーネントにグループ化することで、いくつかの操作における計算量を減らすことができます。デフォルトはTrueです。

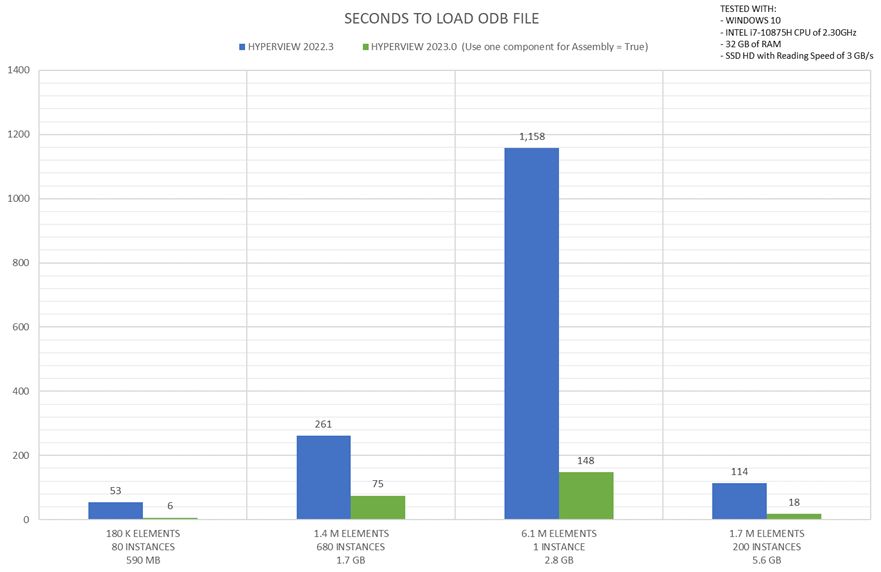

  • ABAQUS ODBファイルの読み込み性能を改善しました。いくつかの例の比較表を以下に示します:


    図 6.

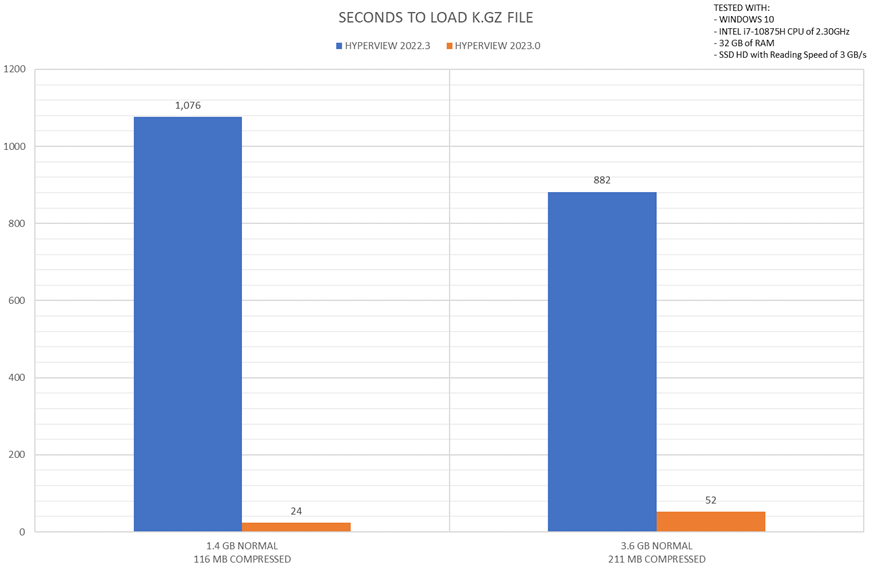

  • 通常のLS-DYNAキーファイルと圧縮されたLS-DYNAキーファイルの読み込み時間が短縮されました。いくつかの例の比較表を以下に示します:


    図 7.
  • NASTRAN OP2ファイルでのPSDとRMS変位結果をサポート。
解決した問題
  • RMISES結果のABAQUS ODBファイル読み込みに関する問題。
  • LS-DYNA D3INTFファイルの1次成分と2次成分を正しく表示しない。
  • UNVのブロック15と18を正しく読み込まない。

拡張機能

主な特長

  • 新規に追加された拡張機能の自動読み込み

機能強化

拡張機能の自動読み込み
拡張機能は、アプリケーションの起動時に "extends "エントリーを使用して自動ロードされるか、環境変数HWX_PLUGINSで読み込まれます。
参照されるすべてのプロファイル / サブプロファイルを読み込むには、"HyperWorksDesktop "という値を使用する必要があります。"extends "エントリを介して読み込まれた場合、拡張機能をアンロードすることはできません。


図 8.

既知の問題点

以下の既知の問題は、今後のリリースにおける継続的なソフトウェアのパフォーマンスの改善によって対処されます:
  • リボン、ツールバー、メニューのようなGUIアクセスポイントが利用できない場合でも、異なるプロファイルに読み込まれた拡張機能を表示するには、各プロファイルに少なくとも1つのエントリが読み込まれている必要があります。
    以下の例は、空のHyperMeshおよびHyperViewプロファイルと(ダミーの)エントリーリソースを示しています。将来のバージョンでは、これらのプロファイルに読み込まれている拡張機能を表示するために、このエントリは必要なくなります。


    図 9.

解決された問題点

  • "displayName" "が "name "と同じではなくなりました。
