Instrument Panel

Instrumental Panelツールは、FMVSS201およびECE-R21解析の後処理を容易にします。

このツールは、入力として時刻歴ファイルと結果ファイルを使用し、最小限の入力で後処理を自動化するため、レポート作成のリードタイムを短縮できます。

Safety リボンのImpacts ツールグループから、 Instrument Panel ツールを選択し、IP Impact Post ダイアログを呼び出します。

図 1.
注: Instrumental Panelツールは、HyperView - MultiCoreプロファイルには対応していません。

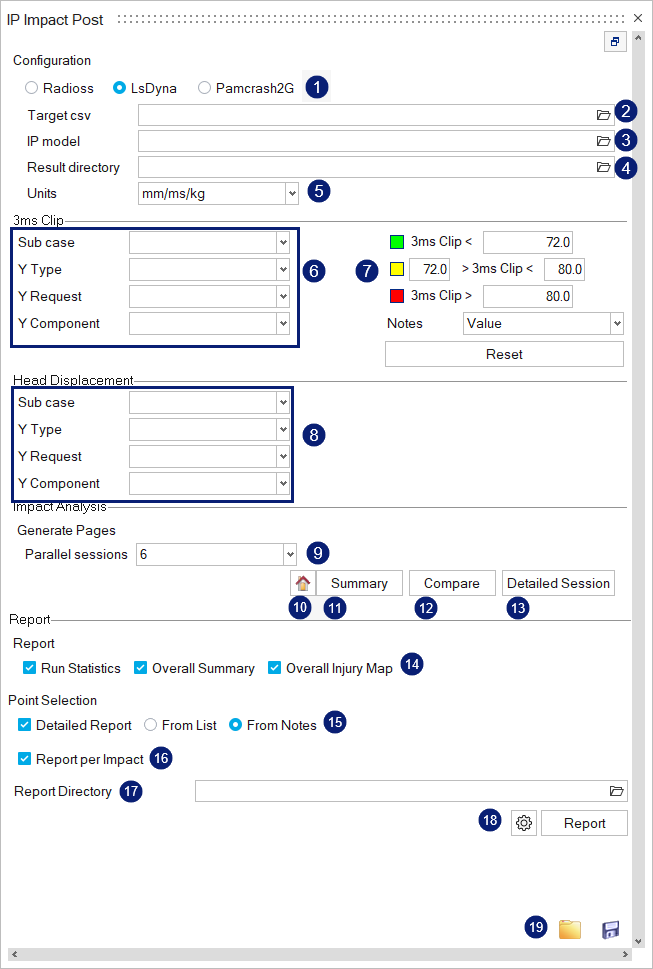

図 2. IP Impact Postダイアログ
  1. Configuration (Solver Selection)

    サポートされているソルバーは、Radioss、LS-DYNAとPAM-CRASH 2Gです。

  2. Target csv
    HyperMeshで作成された.csv ファイルを選択します。
    注: HyperMeshを使ってインパクターのマークと位置決めをすると、HyperMeshが.csvファイルを生成します。
  3. IP model

    Instrumental Panel モデルを含むソルバー入力ファイルを選択します。

  4. Result directory

    解析ディレクトリをサブディレクトリとして含むルートディレクトリを選択します。

  5. Units

    ドロップダウンメニューからモデルの単位を選択します。

  6. 3ms Clip

    3msクリップカーブの出力ファイルから加速度データを選択します。

    サブケース、Y Type、Y Request、YComponentを選択します。

  7. Threshold/Limit Values and Color Selection
    限界値と色を指定します。
    • カラーパレットをクリックし、色を選択します。
    • 値欄に限界値 / しきい値を定義します。
    • サマリー用の3ms clipの値または衝撃位置名を選択します。
    • デフォルトの値と色に戻すには、Resetを使用します。
  8. Head Displacement

    変位-時間カーブの出力ファイルから変位データを選択します。

    サブケース、Y Type、Y Request、YComponentを選択します。

  9. Parallel sessions

    起動するバッチプロセスの数を選択します。処理時間を短縮するため、例えば、200箇所の衝撃処理を行う場合、指定された数の並列処理を起動します。

  10. Homeボタン

    クリックすると、サマリーページに戻ります。

  11. Summary

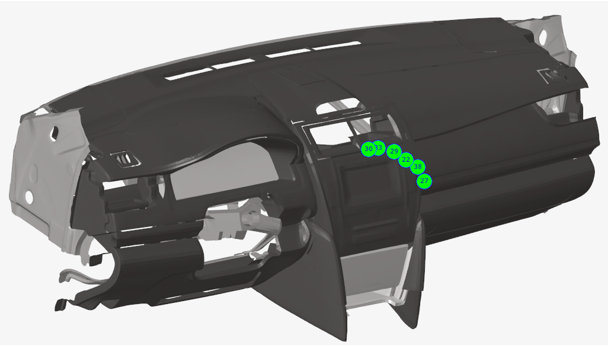

    サマリーページで後処理を行う影響箇所を選択します：


    図 3.
  12. Compare
    Compareをクリックし、Select compareオプションを使用して処理する衝撃位置を選択します：
    • Select folder to compare: ファイルブラウザから、比較する複数の解析フォルダーを選択します。
    • Select notes to compare: サマリーウィンドウで、比較する注釈を複数選択します。
  13. Detailed Session

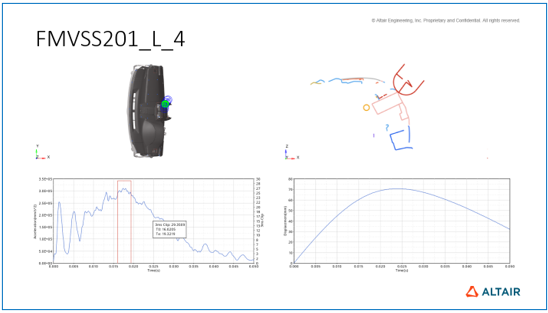

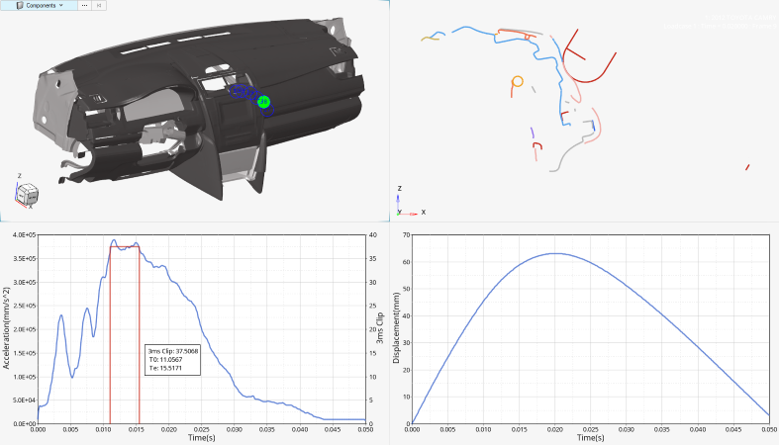

    Detailed Sessionをクリックし、Select target pointsウィンドウで処理する衝撃位置を選択します。選択された各ターゲットポイントについて、次のような結果のページが作成されます：


    図 4.
  14. Report

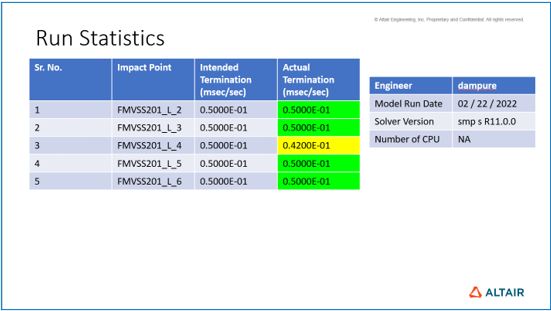

    Run Statistics: 衝撃位置ごとに、正常終了とエラー終了のサマリーを実行します:


    図 5.

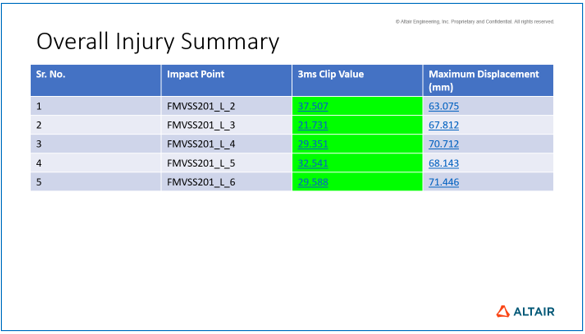

    Overall Summary: 選択されたすべての衝撃位置の3msクリップ値と最大変位のサマリー表。


    図 6.

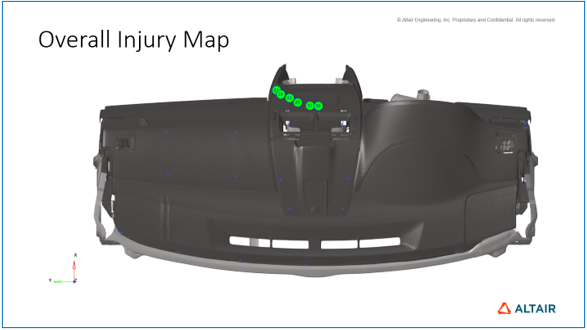

    Overall Injury Map: Instrumental Panelの3msマップ。


    図 7.
  15. ポイント選択

    From List: リストから詳細レポートを作成する衝撃ポイントを選択します。

    From Notes: モデリングウィンドウから詳細レポートを作成する注釈を選択し、衝撃ポイントを選択します。

  16. Report per Impact
    選択されたすべての衝撃ポイントの詳細スライドがレポートに作成されます。


    図 8.
  17. Report Directory

    集約レポートのPowerPointファイルが保存されるレポートディレクトリ。

  18. Report

    Reportをクリックして、最終的なPowerPointファイルを作成します。設定アイコンをクリックすると、レポート設定が開きます。

  19. File Browser Folder and Save

    定義されたすべての設定を含む設定ファイルを保存またはインポートします。
