基準方向

プライの基準方向。

基準方向によって、各プライの0度の1方向が指定されます。基準方向は、要素またはプロパティによって設定され、デフォルトのソルバー要素座標系のx方向から回転したものです。HyperMeshは、各ユーザープロファイルの材料方向の一般的な方法をサポートしています。固有の定義はユーザープロファイルによって異なります。例えば、OptiStruct次のようになっています。

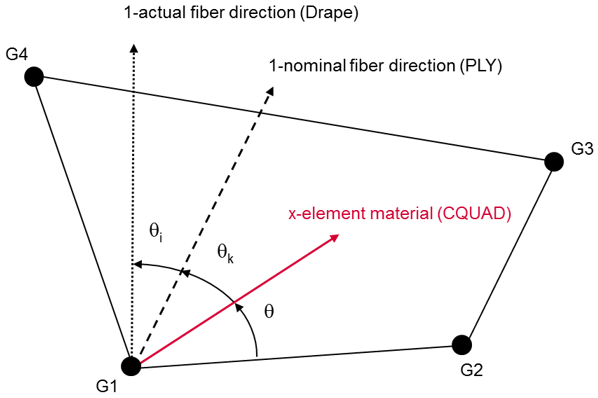

図 1.

材料の向きは、Compositeブラウザコンテキストメニュー(右クリックで表示) から設定、確認できます。

空白領域内を右クリックし、コンテキストメニューからOrient > Material Reference Orientation選択して向きを適用、またはコンテキストメニューからOrient > Material Reference Reviewを選択して、向きを確認します。
