エンティティの番号の付け替え

Renumberツールを使って、モデルエンティティのIDをレビューし、整理します。

エンティティIDを整理することで、ポスト処理やモデル管理が容易になります。このツールでは、エンティティの番号を別の範囲に変更したり、選択したエンティティのIDを指定した量だけオフセットしたり、エンティティの番号を特定の順序で変更したりすることができます。

  1. アセンブリリボンから Renumberツールをクリックします。


    図 1.
  2. ガイドバーのドロップダウンからRenumberまたはOffsetのいずれかを選択します。
  3. 番号を付け替えるエンティティを選択します。
    • また、セレクターのドロップダウンメニューからAllを選択すると、モデル内のすべてのタイプのエンティティの番号が同時に変更されます。
    • Altのショートカットキーを使うと、パスごとに選択することができます。
  4. 必要に応じて、新しい開始IDやオフセットを入力してください。
    デフォルトでは、開始時のIDがすでに使用されている場合、エンティティは次の使用可能なIDにリナンバリングされます。Overwrite existing IDsオプションは、指定された範囲内で強制的に番号を変更し、モデルで使用されている最も高いIDよりも上の競合するエンティティの番号を自動的に変更します。
  5. ガイドバーで、下記のオプションのいずれか1つをクリックします：
    • - 適用し、ツールを開いたままにする
    • - 適用し、ツールを閉じる
    • – 適用せずにツールを終了する
    Use the Maintain selectionオプションを使うと、同じ選択範囲に対して繰り返し番号変更を行うことができます。

空間的番号付け替え

空間的ソートに基づいて要素と節点の番号を付け替えます。

  1. アセンブリリボンで、Renumberツールの横の矢印をクリックし、Spatial Renumberを選択します。
  2. ガイドバーのドロップダウンからソート方式を選択します。
  3. 番号を付け替える節点または要素のリストを選択します。
  4. マクロダイアログを使用して関連オプションを定義します。
    オプション 説明
    Spatial
    1. をクリックして座標系を選択します。

      全体座標系を使用できます。

    2. 軸の並び替えリストを定義して、選択（1次軸 / 2次軸 / 3次軸）のソートを考慮します。

      矢印は、番号の付け替えの開始位置と方向を示しています。

    3. 開始IDを定義します。
    4. 各軸のトレランスとIDの増分を定義します。

      ID方式は方向を超えて連続的です。
    Rectangular grid

    このツールは、四角形の規則的な要素列またはユーザーが指定した座標系（直交または円筒）内の2つの直交する方向にある四角形要素の番号を付け替えるのに使用できます。

    手順はSpatialの方法と同じですが、この場合は、ローカル座標系を使用して番号付け1次方向に一致させる必要があります。また、メッシュは長方形パターンであることが期待されます。3つの異なるインクリメントを定義する必要があります。

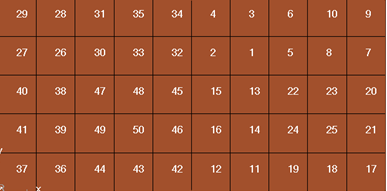

    図 2. 要素の番号付け替え前

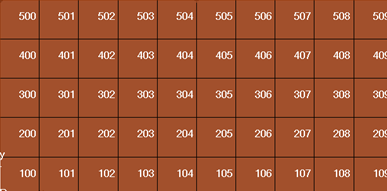

    図 3. 要素の番号付け替え後：X方向の増分は1、Y方向の増分は100
    Adjacent Adjacentの手法を使用した場合、番号付け替えは、座標系の方向ではなく要素 / 節点の接合方向に基づいて行われます。

    この方法は、三角形要素を含まない四角形要素のみの場合、更に、マップド（レギュラー）パターンである場合にのみ機能します。

    1. 開始IDを入力します。
    2. ガイドバーのOptionsをクリックします。
    3. 開始節点または要素を選択します。
    4. 1次、2次、および3次方向の要素 / 節点を選択し、そのIDのインクリメントを定義します。

      これは、開始要素に接合されている必要があります。
  5. ガイドバーで、下記のオプションのいずれか1つをクリックします：
    • - 適用し、ツールを開いたままにする
    • - 適用し、ツールを閉じる
    • – 適用せずにツールを終了する

トレランス設定が番号付け替えの結果に与える影響

トレランスは、番号を付け替えるため、節点 / 要素を正しい順序でグループ化するのに使用されます。

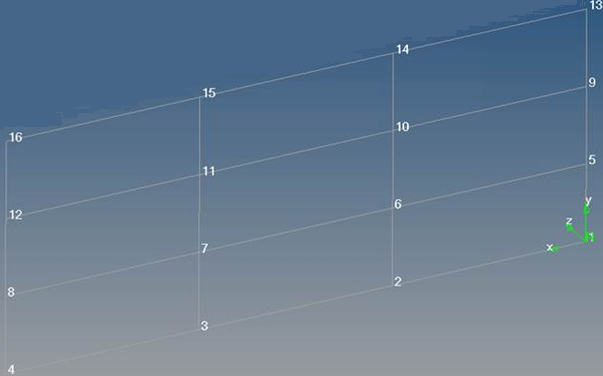

例えば、ローカルX方向に5mm、ローカルY方向に2mm離れた節点を持つ単純な構造のメッシュがある場合、開始IDが101で始まるように節点番号を付け直したい場合。局所X方向に1ずつ増分し（例： 101、101+1、101+2）、局所Y方向に10ずつ増分します（例： 101、101+10、101+20）。


図 4.
トレランス1mmを使用した場合（これは、<5mmと<2mmの節点距離です）、次のような結果になります。


図 5.

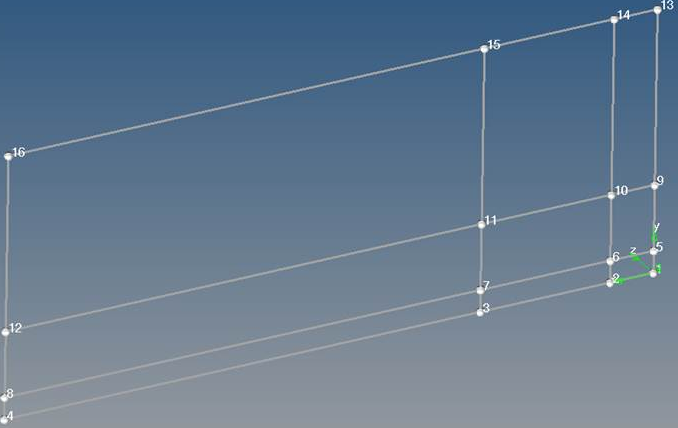

実際の状況では、上記の例のようなメッシュが得られることはほとんどないため、節点間の距離は次の図のように一定ではありません。同じ目的とトレランス（1mm）でリナンバリングしたい場合。


図 6.

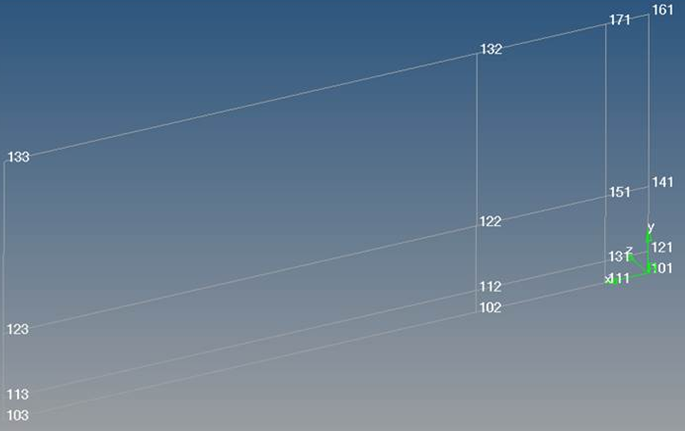

その結果は次のとおりです：


図 7.

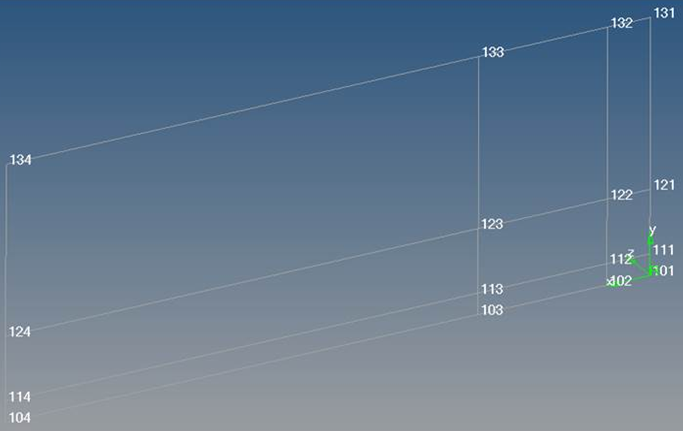

上図で確認できるとおり、番号の付け替えは適切に行われていません。これは、最小の節間距離が0.5mmであり、トレランス1mmより小さいことが原因です。トレランスを0.1mmに設定することで、正しい結果を得ることができます。


図 8.
