ポイント/節点の抽出
Extract Points/Nodesツールを使用して、エッジまたはラインを補間および分割し、円弧、フィレット、または複数のカーブセグメントの中心を検出します。
-
Topologyリボンから Extract Points/Nodesツールをクリックします。
図 1.
-
次の方法でポイント/節点を抽出します。

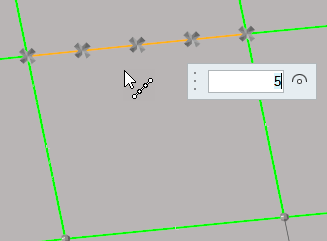

オプション 説明 ポイント/節点の内挿(Interpolate Points/Nodes） - ラインをクリックします。
- マクロダイアログで抽出するポイント/節点の数を入力し、Enterキーを押します。図 2.
新しいポイントは、そのソースラインと同じコンポーネント内に編成されます。
ヒント:- 選択したライン上のポイント/節点の数を再補間するには、マクロダイアログに新しい値を入力し、Enterキーを押します。
- 複数のラインを使って補間する場合は、各ライン上に同じ数のポイント/節点が作成され、各ソースラインの全長にわたって均等に分散されます。
- 閉じたループを使って補間する場合は、始点と終点は同じですが、別々のポイント/節点がそれぞれの場所に作成されます。円を4つの均等なラインに分割するには、5つのポイント/節点を補間します。

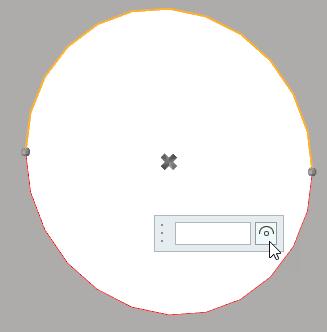

カーブ中心に作成(Find Curve Center） - 円弧をクリックします。
- マクロダイアログで
をクリックします。注: 複数のラインのカーブの中心を計算する際は、結合されたラインの最も適合するカーブの中心に、単一のポイント/節点が作成されます。
図 3.
Extract Parametric ラインおよびサーフェスのパラメトリックな位置に節点を作成します。 - ガイドバーから、
をクリックして、UとVの下限と上限を定義します。- ラインの場合
-
- 0.0 <= u lower bound <= u upper bound <= 1.0。
- この2つの値が同じ場合、節点は1つのみ作成されます。
- number of u nodesの値が1の場合、lower boundのみが使用されます。
- parameterizationには、弧の長さ（arc length）または内部データ（internal）を指定できます。internalは、元々ラインがどのように作成されたかに依存し、arc lengthは、単純に均等に節点が分配されます。
-

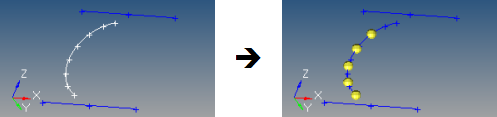

図 4. ライン上に節点を作成. この例では、u lower boundに0、u upper boundに0.75、u nodesに5、arc lengthを指定しています
- サーフェスの場合
-
- 0.0 <= u lower bound <= u upper bound <= 1.0。
- 0.0 <= v lower bound <= v upper bound <= 1.0。
- number of u/v nodesの値は、1以上を指定します。
- 作成される節点の総数は、（number of u nodes * number of v nodes）の値と等しくなります。
- サーフェスのパラメトリック領域は、表示されているサーフェス領域にスケールされます。節点は、表示されているサーフェス領域内に作成されます。
-

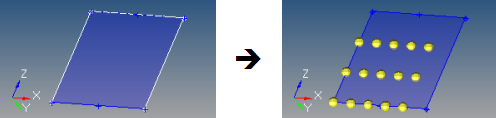

図 5. サーフェス上に節点を作成. u方向の0から0.75に5つの節点、v方向の0から0.66に3つの節点
Extract Points/Nodes at Intersection - ガイドバーでエンティティを選択します。
- モデリングウィンドウでジオメトリを選択します。
- ガイドバーからDirectionまたはLinesを選択します。
- モデリングウィンドウでジオメトリを選択します。

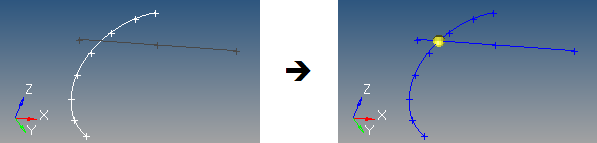

図 6. エンティティ同士の交差位置に作成された節点

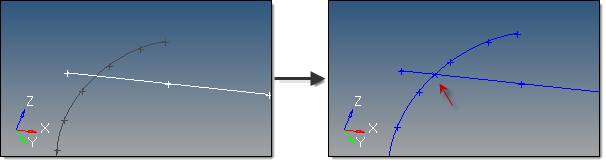

図 7. ラインから作成した新しいポイント
サーフェス、ソリッドおよびプレーンの交差で、入力ラインまたはベクトルがサーフェス、ソリッド、またはプレーン上にある場合、不正確で予想できない結果となります。
ベクトルの場合、ベクトルの値と方向は結果に影響を与えません。ベクトルはモデル領域全体に拡張されます。
-
ガイドバーで、下記のオプションのいずれか1つを終了します：
をクリックして適用し、ツールを開いたままにします。
をクリックして適用し、ツールを閉じます。
をクリックし、適用せずにツールを終了します。
