モーフィングプリファレンス

モーフィングのプリファレンスを開き、以下のオプションのいずれかを完了させて、各種環境設定を定義します：

FileメニューからPreferences > HyperMesh > Morphingを選択します。
Morphリボンから Optionsツールをクリックします。

図 1.

モーフィング

オプション	動作
Use symmetry links	すべての対称定義について対称ハンドル間のリンクの有効と無効を切り替えます。これが有効になっていない場合、モデルのモーフィングは異なる挙動を示します。リフレクティブ対称定義（1-plane、2-plane、3-planeおよびcyclical）は完全に無視され、非リフレクティブ対称定義はハンドルとはリンクされなくなりますが、節点へは引き続き影響を与えます。対称定義が必要となるモーフィングを引き続き行う場合、Use symmetry linksを選択します。
Use constraints	拘束のアクティブ / 非アクティブを変更することなく拘束条件のオンとオフを切り替えます。これが選択されている場合、モデルへの制約はモーフィング中に適用されません。これが選択されている場合、アクティブな制約条件だけがモーフィング中に適用されます。これによって、拘束条件を使用せずに一部のモーフィング操作を実行し、その後、拘束条件を再度有効にして引き続き別のモーフィングを実行することができます。
Elements mid-nodes	2次要素の中間節点を扱う方法を選択します。 No correction モーフィング操作によって配置された場所に中間節点を残します。例えば、サーフェスにメッシュをマップした場合、中間節点はマッピング時にサーフェス上に配置されます。このオプションを選択した場合はこれらの中間節点をそのまま残します。 Force midpoint モーフィング操作後、中間節点を要素エッジの中間点に再配置します。 Hold current モーフィング操作中に計算された中間節点の摂動を使用する代わりに、要素エッジの終端の節点の平均摂動によって中間節点を再配置します。通常、この方法は端点に応じた中間節点の現在位置を保持します。 Curve edge domains エッジドメイン上の節点のみを対象に、中間節点を決定するためにhold currentを使用します。 Curve 2D domains エッジドメインおよび2Dドメイン上の節点のみを対象に、中間節点を決定するためにhold currentを使用します。
Minimum step size (distance)	インタラクティブなモーフィング時に使用される最小ステップサイズ（モデル単位）を指定します。マニピュレータの使用、ベクトルに沿ったハンドルのドラッグ、サーフェス間でのハンドルのドラッグなどによるインタラクティブなモーフィングによって適用されたすべてのモーフィングは、ハンドルに適用される前にminimum step sizeに最も近い倍数に丸められます。したがって、minimum step size距離を1.0に設定すると、モーフィングにおいて1.0以下の移動は発生せず、常に移動距離は2.0、3.0、6.0などのように1.0刻みでとなります。これらのステップはスクリーン上全体のハンドルの動きに反映されます。
Minimum step size (angle)	インタラクティブなモーフィング時に使用される最小ステップサイズ（dgree）をセットします。

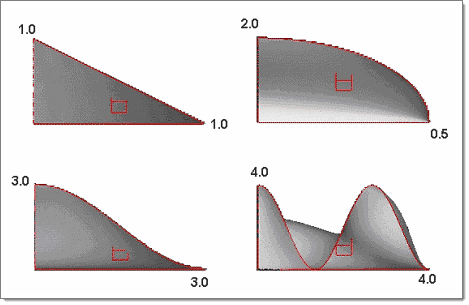

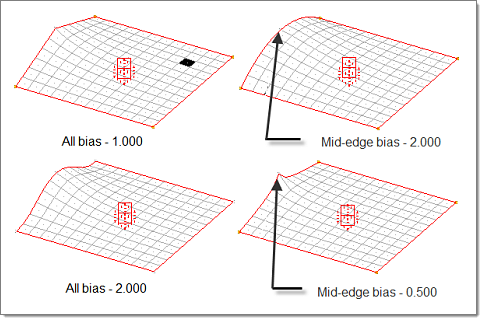

Handle bias style	Exponential 単純な指数関数を使用します（バイアス値が大きいと、より大きく影響します）。図 2. Sinusoidal サイン-コサイン関数を使って、節点の動きを決定します。正確な影響は、ハンドル用に選択されたバイアス値に依存します。バイアス値が1.0より小さい場合、シヌソイドバイアシングは、指数バイアシングと同様に機能します。バイアス値が1.0と2.0の間である場合、円形または楕円形の余弧が計算されます。近傍のハンドルのバイアシング係数0.5と関連して、ここで値0.5が使用された場合、結果の湾曲はモーフィングに応じて完全な円形または楕円形となります。値が2.0未満の場合、値1.0では完全に線形となる線形分布と組み合わせます。バイアス値が2.0より大きい場合、近傍のハンドル間のバイアス値が3.0であれば、0.5サイクルのサイン関数が生成されます。バイアス値が4.0であれば、1.5サイクルのサイン関数が生成されます。各終端で、バイアス値に1.0が追加される毎に、サイン関数が1サイクル追加されます。分数のバイアス値は、サイクルについては、それより大きく最も近い整数の曲率に従い、バイアス値が小さくなるにしたがってより明白となる線形コンポーネントとミックスされます（例えば、バイアス係数3.1は、4.0と1.0のバイアスの線形組み合わせとほぼ等しくなります）。図 3.

Auto QA

オプション	動作
Element quality check	モーフィング操作の後、拘束条件が作成された際のそれらの適用を含め、要素の品質を評価します。
Auto smoothing	モーフィング後に適用するスムージングのタイプを選択します。 Off 自動スムージングを無効にします。 Autoselect すべての要素のエッジ長を計算し、突出した値を検出します。最も小さい値と最も大きい値との比が一定の値を下回る場合は形状修正アルゴリズムを、それ以外の場合はサイズ修正アルゴリズムを使用します。 Size corrected 四角形要素と三角形要素の混合を正しく扱うことのできる修正ラプラシアン過緩和法（modified Laplacian over-relaxation）を用い、メッシュ内の要素エッジサイズのばらつきを修正します。 Shape corrected 四角形要素と三角形要素の混合を正しく扱うことのできる修正アイソパラメトリック中心過緩和法（modified isoparametric-centroidal over-relaxation）を用い、メッシュ内の要素縦横比のばらつきを修正します。 Angle corrected 要素角度の平均的な偏りをその理想値から全体的に最小にするよう試みます。 QI optimized ユーザーが指定した値に基づき、要素品質を様々な面（サイズ、角度、ヤコビアン）から最適化します。edit criteriaをクリックすると、スムージング中に使用される品質基準を設定できる要素品質カリキュレータが表示されます。注: QI optimizedアルゴリズムは、シェル要素にのみ適用可能です。 Unsquish (fast, even, best) テトラ要素やピラミッド要素のつぶれ、ペンタ要素やヘキサ要素のヤコビアン、三角形要素や四角形要素のスキューの値を最適化します。これを使用する場合、fast、evenまたはbestから選択します。fastオプションは、ある程度品質を犠牲にし、可能な限り短時間でスムージングを行います。bestオプションは、よりよい品質となるようスムージングを行いますが、計算により多くの時間を費やします。evenオプションは、望ましい要素品質と計算時間のバランスを保ちながら要素のスムージングを行います。注: real timeでのスムージングは、大規模なメッシュについては速度が遅い可能性があります。
Auto remeshing	モーフィング後に再メッシュを実行するタイミングを選択します。manualリメッシングおよびon releaseリメッシングのいずれにおいても、メッシュタイプ（四角形、三角形、ミックスまたは直角三角形）とターゲット要素サイズの選択、更に、size controlおよびskew control、preserve shapesやremesh 3Dを行うかどうかを選択します。 on releaseの自動リメッシングでは、qa fail% >とラベル付けされた欄が表示されます。この値は、影響を受ける要素が自動品質チェックで不適合となる要素のパーセンテージを表し、これを超えた場合リメッシングが行われます。注: 自動リメッシングは、自動品質チェックautomatic quality checkがオンになっていない限りアクティブとなりません。これは、現在のqa fail%値を得るためには自動品質チェックが必要となるためです。自動リメッシング（on releaseオプションを選択するとオンとなる）時、モーフィング後にスクリーン上に表示されるメッセージを確認してください。自動品質チェックに不合格となった要素をハイライト表示した後、不合格要素の数がqa fail %を超えていた場合は、カーソルの横もしくはウィンドウの下部右側角に、`"QA"`ではなく`"QA - right click to remesh"`というメッセージが表示されます。右クリックすると、影響を受けるすべてのドメインおよび要素がリメッシングされます。左クリックすると、リメッシングは実行されません。リメッシングが完了すると、`"remesh - right click to reject"`というメッセージが表示されます。これは、実行されたリメッシングを元に戻す唯一のチャンスです。右クリックすると、リメッシングが取り消され、モーフィング結果はそのまま残ります。右クリックすると、リメッシングを取り消すことはできなくなります。ただし、モーフィングは元に戻せます。注: 影響を受ける要素は、品質チェックの合格 / 不合格にかかわらず、モーフィングされた節点に結合されたすべての要素です。影響を受けるドメインは、影響を受ける要素を含むすべてのドメインです。

コネクター、クラスター、式

オプション	動作
Morphing mode	コネクター、クラスタードメインおよび式をどのように扱うべきかを選択します。 Use doms/mvols すべてのクラスタードメインを剛体として扱います。すなわち、いずれかのクラスター上にある少なくとも1つの節点に影響を及ぼすモーフィングは平均化され、そのクラスター内のすべての節点に適用されます。すべてのコネクターと式は、モーフボリュームとドメインによるストレッチが可能です。 All as clusters すべてのコネクター、クラスタードメイン、および式を剛体として扱います。すなわち、いずれかのクラスター上にある少なくとも1つの節点に影響を及ぼすモーフィングは平均化され、そのクラスター内のすべての節点に適用されます。注: クラスターのモーフィングは、それらが移動するか否かにかかわらず、そのクラスターに接するすべての要素に影響を及ぼす点を考慮してください。 All stretchable すべてのコネクターをストレッチ可能として扱います。すなわち、コネクター内側の節点は、外側の節点の影響によって変化する場合があります。クラスターとは異なり、ストレッチ可能なコネクターのモーフィングは、コネクターに接続する要素に影響されません。コネクターおよびクラスタードメインのみが影響を受けます。すべてのクラスタードメインを剛体として扱います。すなわち、いずれかのクラスター上にある少なくとも1つの節点に影響を及ぼすモーフィングは平均化され、そのクラスター内のすべての節点に適用されます。 Morph by type スポット溶接やボルト、クラスタードメイン、式などの剛タイプのコネクターを、剛体として扱います。すなわち、いずれかのクラスター上にある少なくとも1つの節点に影響を及ぼすモーフィングは平均化され、そのクラスター内のすべての節点に適用されます。シームコネクターや面コネクターなど弾性タイプのコネクターは、ストレッチ可能として扱われます。 Fix equations すべてのクラスタードメイン、および式を剛体として扱います。すなわち、いずれかのクラスター上にある少なくとも1つの節点に影響を及ぼすモーフィングは平均化され、そのクラスター内のすべての節点に適用されます。すべてのコネクターは、モーフボリュームとドメインによるストレッチが可能です。 Free equations すべてのクラスタードメインと剛タイプのコネクターを剛体として扱います。すなわち、いずれかのクラスター上にある少なくとも1つの節点に影響を及ぼすモーフィングは平均化され、そのクラスター内のすべての節点に適用されます。すべての式と弾性タイプのコネクターは、モーフボリュームとドメインによるストレッチが可能です。
Rotation mode	クラスターまたはクラスタードメインとして扱われるコネクターまたは式に適用される回転を選択します。 none クラスターに回転を適用しません。 tilt 周りのメッシュの動きに合うよう、平面のクラスターをプレーンから外れた方向のみに回転します。節点が平面内にないクラスターは、fullが適用されます。 spin 周りのメッシュの動きに合うよう、平面のクラスターを面内のみで回転します。節点が平面内にないクラスターは、fullが適用されます。 full 周りのメッシュの動きに合うよう、全ての平面内の全クラスターを回転します。
コネクター、クラスター、式の周囲にメッシュを伸ばします。	クラスターがモーフィングされる際に周囲のメッシュをスムーズに移行させます。注: クラスターの剛体的動作のために、クラスターの一端に結合したメッシュに行われるモーフィングは、そのクラスターを動かし、それに結合したモーフィングされていないメッシュに影響を及ぼします。mesh stretchingがアクティブである場合、モーフィングは、モーフィングされていないメッシュにも適用されます。

パラメータ

オプション	動作
Global influences	全体ドメインおよびモーフボリュームがそれらの内部にある節点に影響を与える方法を、direct、hierarchicalまたはmixed methodから選びます。 Mixed method ローカルドメイン内のすべての節点にはhierarchical法を、その他の節点にはdirect法を適用します。 Direct グローバルハンドルが各節点に直接影響します。注: この方法でのモーフィングにおいては、メッシュ内の直線エッジは湾曲し、円形の穴は歪む場合がある点にご留意ください。 Hierarchical 節点がグローバルドメイン内にある、もしくはモーフボリュームに登録されているローカルハンドルにグローバルハンドルが影響を及ぼし、それによって、それらのドメイン内の節点にも影響を与えます。注: この方法においては、形状はローカルドメインおよびハンドルによって支配されるため、直線エッジや円形の穴はそのまま保持されます。ローカルドメインの外側にある節点はグローバルハンドルによって影響を受けず、そのため、ローカルドメインの内側の要素と外側の要素との間にメッシュの歪みを生じる場合があります。この問題は、mixed methodを用いることで軽減されます。グローバルドメインへの影響を計算する方法を選択します。 Spatial モデル全体の空間的な構造に基づいてグローバルハンドルの動きの制御を行う、最も高速な手法です。 Kriging krigingアルゴリズムを使って、グローバルハンドルの摂動により影響を受ける節点の摂動を解析します。このアルゴリズムは一般的に、要素の品質の点では3つのうち最良の結果を与えますが、節点とハンドルの数が多い場合は時間がかかります。krigingを使用する場合のグローバルドメイン内に持てるハンドルの数の現実的な上限値は、3000です。平均より高いメモリーやCPUを搭載したコンピューターでは、より快適により多くのハンドルを使用できる環境を提供できる可能性があります。 Geometric 大規模なモデルやグローバルハンドルが数多く（30以上）存在するような場合は速度が落ちますが、より希望にかなった動きの制御を行うことができます。
Save morph list with file	undo/redoリスト上のモーフィングが、モデルに適用されたモーフィングと共にモデルファイル内に保存されます。モデルがに再度読み込まれた際、undo/redoリストも読み込まれ、ファイルを保存したときと同じ方法でモーフィングの取り消しと再実行が可能になります。すでに適用されたモーフィングがモデルに保存された場合、モデルを再読み込みした後に取り消してオリジナルの形状に戻すことが可能になります。

オプション

動作

Global influences

全体ドメインおよびモーフボリュームがそれらの内部にある節点に影響を与える方法を、direct、hierarchicalまたはmixed methodから選びます。

Mixed method: ローカルドメイン内のすべての節点にはhierarchical法を、その他の節点にはdirect法を適用します。
Direct: グローバルハンドルが各節点に直接影響します。
注: この方法でのモーフィングにおいては、メッシュ内の直線エッジは湾曲し、円形の穴は歪む場合がある点にご留意ください。
Hierarchical: 節点がグローバルドメイン内にある、もしくはモーフボリュームに登録されているローカルハンドルにグローバルハンドルが影響を及ぼし、それによって、それらのドメイン内の節点にも影響を与えます。
注: この方法においては、形状はローカルドメインおよびハンドルによって支配されるため、直線エッジや円形の穴はそのまま保持されます。; ローカルドメインの外側にある節点はグローバルハンドルによって影響を受けず、そのため、ローカルドメインの内側の要素と外側の要素との間にメッシュの歪みを生じる場合があります。この問題は、mixed methodを用いることで軽減されます。

グローバルドメインへの影響を計算する方法を選択します。

Spatial: モデル全体の空間的な構造に基づいてグローバルハンドルの動きの制御を行う、最も高速な手法です。
Kriging: krigingアルゴリズムを使って、グローバルハンドルの摂動により影響を受ける節点の摂動を解析します。このアルゴリズムは一般的に、要素の品質の点では3つのうち最良の結果を与えますが、節点とハンドルの数が多い場合は時間がかかります。krigingを使用する場合のグローバルドメイン内に持てるハンドルの数の現実的な上限値は、3000です。平均より高いメモリーやCPUを搭載したコンピューターでは、より快適により多くのハンドルを使用できる環境を提供できる可能性があります。
Geometric: 大規模なモデルやグローバルハンドルが数多く（30以上）存在するような場合は速度が落ちますが、より希望にかなった動きの制御を行うことができます。

Save morph list with file

undo/redoリスト上のモーフィングが、モデルに適用されたモーフィングと共にモデルファイル内に保存されます。モデルがに再度読み込まれた際、undo/redoリストも読み込まれ、ファイルを保存したときと同じ方法でモーフィングの取り消しと再実行が可能になります。すでに適用されたモーフィングがモデルに保存された場合、モデルを再読み込みした後に取り消してオリジナルの形状に戻すことが可能になります。

Domainソルバー

オプション	動作
Large domain morphing	大きいドメインのモーフィングをいつ行うべきかを選択します。 Manual 非常に大きなモデルに使用することを推奨します。ここでは、Large Domain Solverの実行を待つ必要がないため、大きい2Dドメインのエッジ、または大きい3Dドメインのエッジとフェイスを迅速にモーフィングすることができます。モデルのエッジとフェイスを希望通りモーフィングしたら、Large Domain Solverを実行できます。これには、ドメインのサイズによっては数分かかる場合があります。 On release 各モーフィング操作の後に、大きいドメインがモーフィングされます。interactiveモーフィングの間は、マウスボタンを放したときだけ、大きいドメインのモーフィングが実行されます。これはデフォルトの設定で、interactiveモーフィングを除くすべてのケースで小さいドメインと同様に大きいドメインを扱います。 Real time 大きいドメインのモーフィングは、各モーフィング操作の後、およびinteractiveモーフィングの最中に行われます。これにより、一定したモーフィング結果の表示が得られますが、パフォーマンスは遅くなる場合があります。モーフィング中に要素の折れが発生した場合、自動の折れ回避と最適化のステップをどのように起動するかを選択します。折れ回避は、関与する要素の数に応じて計算量が多くなることがあります。 Ask to unfold プロンプトが表示され、メッシュに折れが発生した場合にのみ、最終的なモーフィング形状において、折れの回避を実行するかどうかを尋ねてきます。 Never unfold 折れの回避を実行することはありません。 Always unfold 常に折れの回避を実行します。
Small domainソルバー	小さいドメインのモーフィングをどのように行うかを選択します。 Standard 大きいドメインとしてみなすための要素数より少ないドメインをモーフィングする際に、ハンドルと節点との間の影響係数を使用します。小さいドメインのモーフィングは自動的に行われます。 Kriging 小さいドメインの内部のモーフィングを決定するのにkrigingアルゴリズムを使用します。エッジドメインのモーフィングを決定するのに影響係数が使用されますが、2D、3Dおよび一般ドメインの内部にはkrigingソルバーが使用されます。 Linear static 小さいドメインの解にOptiStructを使用します。解析のタイプは強制変位で、モーフィングされたドメインのエッジ（およびフェイス）を境界として使用し、内部節点の場所について解析します。 Nonlinear explicit 小さいドメインの解にRadiossを使用します。解析のタイプは強制変位で、モーフィングされたドメインのエッジ（およびフェイス）を境界として使用し、内部節点の場所について解析します。注: メッシュが大きく歪んでいる際など、最も極端なモーフィング条件においてさえも、非線形解析は良好な結果を与えますが、実行には非常に多くの時間を要する点に注意が必要です。 standardまたはkrigingのどちらの手法を使用する場合でも、autofix squashed domainsをoff、on releaseまたはreal timeのいずれかに設定する必要があります。このオプションをon releaseまたはreal timeに設定した場合、モーフィング中に折れが発生する場合も自動的に折れを回避します。on releaseに設定した場合、折れの回避は個々のモーフィング操作が適用された後に行われ、インタラクティブなモーフィング中には行われません。real timeに設定した場合、折れの回避は個々のモーフィング操作が適用された後に行われますが、インタラクティブなモーフィング中にも行われます。 linear staticまたはnonlinear explicitモーフィングを選択した場合、以下の追加設定を使用できます。 Morphing mode 小さいドメインのモーフィングをいつ行うべきかを選択します。 Manual 短時間では解くことのできない小さなドメインに推奨されます。ここでは、FEAソルバーの実行を待つ必要がないため、2Dドメインのエッジ、または3Dドメインのエッジとフェイスを迅速にモーフィングすることが可能です。モデルのエッジとフェイスを希望通りモーフィングしたら、FEAソルバーを実行できます。これには、ドメインのサイズによっては数分かかる場合があります。 On release 各モーフィング操作の後に、小さいドメインがモーフィングされます。interactiveモーフィングの間は、マウスボタンを放したときだけ、small domainモーフィングが実行されます。 Real time 小さいドメインのモーフィングは、各モーフィング操作の後、およびinteractiveモーフィングの最中に行われます。これにより、一定したモーフィング結果の表示が得られますが、パフォーマンスは遅くなる場合があります。 Maximum size FEA法を使って計算したいドメインに対して設定します。 Property mode メッシュについて解析タイプに適切なプロパティおよび材料を作成しており、それらを使用したい場合は、user propsを、それ以外の場合はautomaticを選択します。
Kriging	ドメインとモーフボリュームについてkrigingをいつ行うべきかを選択します。 Off ドメインまたはモーフボリュームを求める際にKriging法を使用しません。 Manual Kriging法を手動で制御します。注: ハンドルによって影響を受ける節点は、krigingがアクティブである間は動きません。 Kriging法は線形アルゴリズムではないため、2つのハンドルの動きについてのkriging結果は、1つのハンドルを動かし、次いでもう一つを動かした際の結果を加えるのとは異なります。manualによるKriging法の実行では、ハンドルの摂動に複数の操作を使用することが必要であっても、必要であれば一度にkrigingを行うことが可能です。 Automatic 各モーフィングの後にkrigingを行います。 krigingがmanual、automaticのいずれの場合も、追加オプションを選択する必要があります。 Global domains グローバルドメインの解に、geometric法またはspatial法に代わってkrigingを使用します。注: krigingを使用する場合のグローバルドメイン内に持てるハンドルの数の現実的な上限値は、3000です。平均より高いメモリーやCPUを搭載したコンピューターでは、より快適により多くのハンドルを使用できる環境を提供できる可能性があります。 Local domains ローカルドメインの解に、small domain solversまたはlarge domain solversに代わってkrigingを使用します。注: krigingを使用する場合の2Dドメイン周りのエッジ節点の数、または3Dドメイン周りのフェイス節点の数の現実的な上限値は、3000です。平均より高いメモリーやCPUを搭載したコンピューターでは、より快適により多くのエッジまたはフェイス節点が使用できる環境を提供できる可能性があります。 Morph volumes モーフボリューム内の節点の摂動の解に、standard法に代わってkriging使用します。注: これらのアルゴリズムはそれぞれ異なり、モーフボリュームにkrigingを使用しても、コーナーおよびエッジ節点がどのように移動されるかにかかわらず、モーフボリュームに登録されている節点がそのモーフボリューム内に留まることは保証されません。 Drift 補間のグローバル傾向です。 no drift、constant、linear、quadratic、およびcubicの値は漸次、より正確な補間を与えますが、trigonometricは固有の補間アプローチを使用します。 Covariance 分散点周りの内挿の局所的な変動です。値 h、h^2log(h)、および h^3 は漸次、より正確な内挿を行いますが、exp(-1/x) は近似の内挿です。 Nugget コントロールポイントに対し、補間されたサーフェスがどの程度近づくかを制御します。nuggetがオフまたはゼロに設定されている場合、補間されたサーフェスは、全てのコントロールポイントを通過します。nuggetがオンまたはゼロ以外の値に設定されている場合、補間されたサーフェスは、必ずしも全てのコントロールポイントを通過しません。nuggetの値が大きければ大きいほど、補間されたサーフェスはコントロールポイントからより遠くに離れます。

オプション

動作

Large domain morphing

大きいドメインのモーフィングをいつ行うべきかを選択します。

Manual: 非常に大きなモデルに使用することを推奨します。ここでは、Large Domain Solverの実行を待つ必要がないため、大きい2Dドメインのエッジ、または大きい3Dドメインのエッジとフェイスを迅速にモーフィングすることができます。モデルのエッジとフェイスを希望通りモーフィングしたら、Large Domain Solverを実行できます。これには、ドメインのサイズによっては数分かかる場合があります。
On release: 各モーフィング操作の後に、大きいドメインがモーフィングされます。interactiveモーフィングの間は、マウスボタンを放したときだけ、大きいドメインのモーフィングが実行されます。; これはデフォルトの設定で、interactiveモーフィングを除くすべてのケースで小さいドメインと同様に大きいドメインを扱います。
Real time: 大きいドメインのモーフィングは、各モーフィング操作の後、およびinteractiveモーフィングの最中に行われます。; これにより、一定したモーフィング結果の表示が得られますが、パフォーマンスは遅くなる場合があります。

モーフィング中に要素の折れが発生した場合、自動の折れ回避と最適化のステップをどのように起動するかを選択します。折れ回避は、関与する要素の数に応じて計算量が多くなることがあります。

Ask to unfold: プロンプトが表示され、メッシュに折れが発生した場合にのみ、最終的なモーフィング形状において、折れの回避を実行するかどうかを尋ねてきます。
Never unfold: 折れの回避を実行することはありません。
Always unfold: 常に折れの回避を実行します。

Small domainソルバー

小さいドメインのモーフィングをどのように行うかを選択します。

Standard: 大きいドメインとしてみなすための要素数より少ないドメインをモーフィングする際に、ハンドルと節点との間の影響係数を使用します。小さいドメインのモーフィングは自動的に行われます。
Kriging: 小さいドメインの内部のモーフィングを決定するのにkrigingアルゴリズムを使用します。エッジドメインのモーフィングを決定するのに影響係数が使用されますが、2D、3Dおよび一般ドメインの内部にはkrigingソルバーが使用されます。
Linear static: 小さいドメインの解にOptiStructを使用します。解析のタイプは強制変位で、モーフィングされたドメインのエッジ（およびフェイス）を境界として使用し、内部節点の場所について解析します。
Nonlinear explicit: 小さいドメインの解にRadiossを使用します。解析のタイプは強制変位で、モーフィングされたドメインのエッジ（およびフェイス）を境界として使用し、内部節点の場所について解析します。
注: メッシュが大きく歪んでいる際など、最も極端なモーフィング条件においてさえも、非線形解析は良好な結果を与えますが、実行には非常に多くの時間を要する点に注意が必要です。

standardまたはkrigingのどちらの手法を使用する場合でも、autofix squashed domainsをoff、on releaseまたはreal timeのいずれかに設定する必要があります。このオプションをon releaseまたはreal timeに設定した場合、モーフィング中に折れが発生する場合も自動的に折れを回避します。on releaseに設定した場合、折れの回避は個々のモーフィング操作が適用された後に行われ、インタラクティブなモーフィング中には行われません。real timeに設定した場合、折れの回避は個々のモーフィング操作が適用された後に行われますが、インタラクティブなモーフィング中にも行われます。

linear staticまたはnonlinear explicitモーフィングを選択した場合、以下の追加設定を使用できます。

Morphing mode

小さいドメインのモーフィングをいつ行うべきかを選択します。

Manual: 短時間では解くことのできない小さなドメインに推奨されます。ここでは、FEAソルバーの実行を待つ必要がないため、2Dドメインのエッジ、または3Dドメインのエッジとフェイスを迅速にモーフィングすることが可能です。モデルのエッジとフェイスを希望通りモーフィングしたら、FEAソルバーを実行できます。これには、ドメインのサイズによっては数分かかる場合があります。
On release: 各モーフィング操作の後に、小さいドメインがモーフィングされます。interactiveモーフィングの間は、マウスボタンを放したときだけ、small domainモーフィングが実行されます。
Real time: 小さいドメインのモーフィングは、各モーフィング操作の後、およびinteractiveモーフィングの最中に行われます。これにより、一定したモーフィング結果の表示が得られますが、パフォーマンスは遅くなる場合があります。

Maximum size

FEA法を使って計算したいドメインに対して設定します。

Property mode

メッシュについて解析タイプに適切なプロパティおよび材料を作成しており、それらを使用したい場合は、user propsを、それ以外の場合はautomaticを選択します。

Kriging

ドメインとモーフボリュームについてkrigingをいつ行うべきかを選択します。

Off

ドメインまたはモーフボリュームを求める際にKriging法を使用しません。

Manual

Kriging法を手動で制御します。

注:

ハンドルによって影響を受ける節点は、krigingがアクティブである間は動きません。
Kriging法は線形アルゴリズムではないため、2つのハンドルの動きについてのkriging結果は、1つのハンドルを動かし、次いでもう一つを動かした際の結果を加えるのとは異なります。manualによるKriging法の実行では、ハンドルの摂動に複数の操作を使用することが必要であっても、必要であれば一度にkrigingを行うことが可能です。

Automatic

各モーフィングの後にkrigingを行います。

krigingがmanual、automaticのいずれの場合も、追加オプションを選択する必要があります。

Global domains: グローバルドメインの解に、geometric法またはspatial法に代わってkrigingを使用します。
注: krigingを使用する場合のグローバルドメイン内に持てるハンドルの数の現実的な上限値は、3000です。平均より高いメモリーやCPUを搭載したコンピューターでは、より快適により多くのハンドルを使用できる環境を提供できる可能性があります。
Local domains: ローカルドメインの解に、small domain solversまたはlarge domain solversに代わってkrigingを使用します。
注: krigingを使用する場合の2Dドメイン周りのエッジ節点の数、または3Dドメイン周りのフェイス節点の数の現実的な上限値は、3000です。平均より高いメモリーやCPUを搭載したコンピューターでは、より快適により多くのエッジまたはフェイス節点が使用できる環境を提供できる可能性があります。
Morph volumes: モーフボリューム内の節点の摂動の解に、standard法に代わってkriging使用します。
注: これらのアルゴリズムはそれぞれ異なり、モーフボリュームにkrigingを使用しても、コーナーおよびエッジ節点がどのように移動されるかにかかわらず、モーフボリュームに登録されている節点がそのモーフボリューム内に留まることは保証されません。
Drift: 補間のグローバル傾向です。; no drift、constant、linear、quadratic、およびcubicの値は漸次、より正確な補間を与えますが、trigonometricは固有の補間アプローチを使用します。
Covariance: 分散点周りの内挿の局所的な変動です。値 h、h^2log(h)、および h^3 は漸次、より正確な内挿を行いますが、exp(-1/x) は近似の内挿です。
Nugget: コントロールポイントに対し、補間されたサーフェスがどの程度近づくかを制御します。nuggetがオフまたはゼロに設定されている場合、補間されたサーフェスは、全てのコントロールポイントを通過します。nuggetがオンまたはゼロ以外の値に設定されている場合、補間されたサーフェスは、必ずしも全てのコントロールポイントを通過しません。nuggetの値が大きければ大きいほど、補間されたサーフェスはコントロールポイントからより遠くに離れます。

FEA Results

オプション	動作
FEA results	結果表示する頻度を選択します。 Manual FEA結果の計算と表示を手動で行います。 On release モーフィング操作の都度にFEA結果を計算し、表示します。 Real time モーフィング操作の都度にFEA結果を計算し、表示します。 Off インタラクティブなFEA結果をオフにします。 on releaseまたはreal timeオプションが選択された場合、モデルFEA結果はモーフィングが実行された後に表示されます。結果が表示されると、HyperMorphは次にマウスがクリックされるか、表示ウィンドウ内または外にマウスが移動されるまで処理を待ちます。automated QAをオンにした場合、FEA結果はQA resultが表示された後に表示されます。注: インタラクティブFEA結果を使用するためには、Linear Static、Nonlinear Explicit、Stamping 1-step、またはStamping incrementalタイプの解析を行うために必要なカードをすべてモデルに設定する必要があります。HyperMorphは、計算のためにモデルを変更することはありません。単純に拡張子“morphfea”のついたデータファイルに書き出し、指定された計算を実行します。実行プロセス時のエラーは、カレント作業ディレクトリ内にある出力ファイル内に書き出されます。
Plot	FEA結果表示の際、contour plotまたはassign plotを選択します。
Maximum plot value	結果を表示する際に使用します。自動的に最大結果をソフトウェアに決定させるか、問題に応じた最大結果をユーザーが指定するかを選択できます。
Minimum plot value	結果を表示する際に使用します。自動的に最小結果をソフトウェアに決定させるか、問題に応じた最小結果をユーザーが指定するかを選択できます。
Plot value	結果を表示する際に使用します。結果の総量を表示するか、結果のX、Y、Z成分を表示するかを選択します。
Mesh color	結果を表示する際に使用します。結果メッシュが表示される際の表示色を選択します。
Min/Max titles	結果を表示する際に使用します。最小および最大結果を示すタイトルをモデリングウィンドウに表示します。
Info title	結果を表示する際に使用します。モデリングウィンドウに情報タイトルを表示します。
FEA solver	FEA結果に使用するソルバーを設定します。 Linear Static and Stamping 1-step solvers 内で計算して結果を表示します。 Nonlinear Explicit and Stamping incremental solvers 結果の計算のみ行われます。結果を表示するには、HyperView Playerなどのツールを使用する必要があります。
