MotionViewのコンポーネントライブラリへのアクセス

コンポーネントライブラリはMotionViewで、Vehicle Tools Extensionの一部として使用できます。このライブラリにアクセスするには、以下の手順に従ってエクステンションを読み込みます。
  1. File > Extension Managerをクリックします。
    Extension Managerダイアログに、MotionViewに追加されたすべてのエクステンションが表示されます。

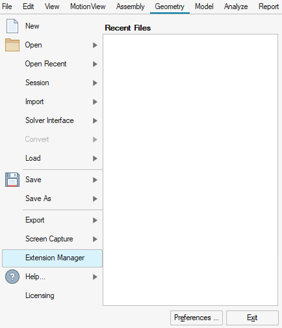

    図 1. File > Extension Managerオプション

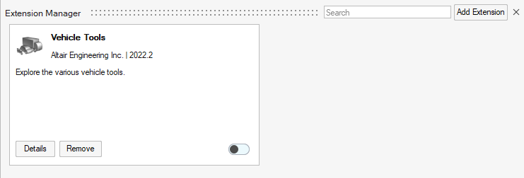

    図 2. MotionViewに追加されたエクステンション
  2. Loadボタンを右側にスライドして、Vehicle Tools Extensionを読み込みます。
    MotionViewにVehicle Toolsページが追加されます。

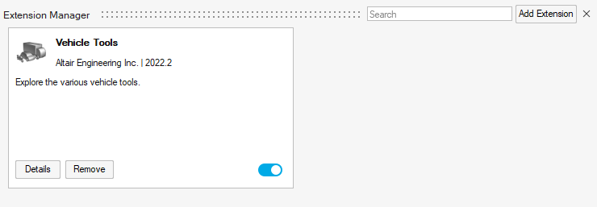

    図 3. MotionViewに読み込まれたVehicle Tools Extension

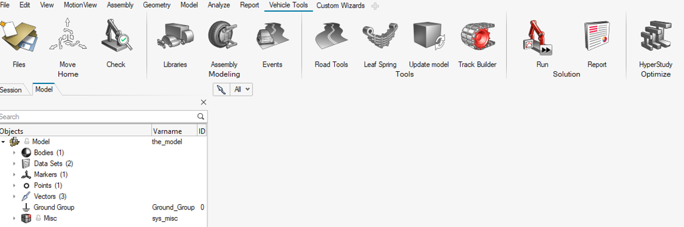

    図 4. Vehicle Toolsページ
  3. Viewをクリックして、Entity Browserを有効にします。


    図 5.
  4. Entity Browserで、VehicleToolsをクリックします。


    図 6.
  5. Entity Browserで、Vehicle Tools > Componentsの下に、コンポーネントライブラリが表示されます。

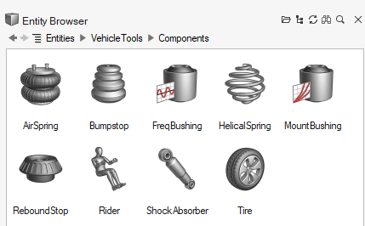

    図 7. コンポーネントライブラリ
  6. モデルにコンポーネントを追加するには、そのコンポーネントをダブルクリックし、ガイドバーに従ってエンティティを接続します。


    図 8. ショックアブソーバーのガイドバーの例
  7. モデルに追加されたら、エンティティエディターを使用してコンポーネントのプロパティを編集します。


    図 9. モデルブラウザのショックアブソーバーの例

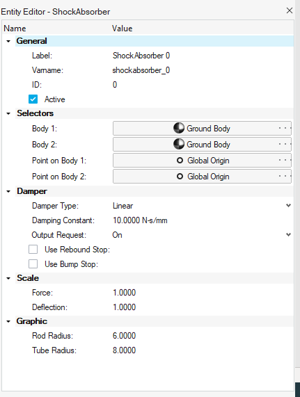

    図 10. Entity Editorのショックアブソーバーのパラメータの例
