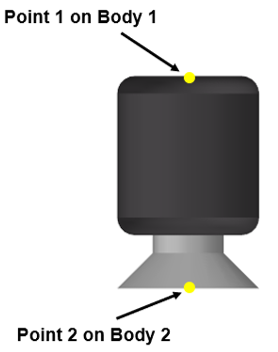

AirSpring

プロパティファイル

AirSpringのプロパティは、異なる静圧におけるスプリング力とスプリング高さを記述したテーブルを収めるTeimOrbit形式のプロパティファイルに保存されます。

Trim Height

AirSpringのトリム高さの初期値を決定します。トリム荷重とトリム高さを指定すると、MotionSolveによって、空気ばねプロパティファイルのデータから静的な内部スプリング圧力が判断されます。

Trim Load

スプリング高さがトリム高さの場合に空気ばねによって加えられる力です。MotionSolveでは、空気ばねプロパティファイルのデータに基づいて、トリム高さでトリム荷重が得られる静的な内部空気ばね圧力が判断されます。

Use Bump Stop

AirSpringの車高を制限するために内部バンプストップを含めることが可能です。詳細については、バンプストップのドキュメントを参照してください。

Scale

スケールオプションにより、プロパティファイルを直接修正することなく、力とスプリングの高さをスケーリングすることができます。

AirSpringプロパティファイルの例を以下に示します：

$---------------------------------------------------------------------ALTAIR_HEADER
[ALTAIR_HEADER]
FILE_TYPE     	=  'asg'
FILE_VERSION  	=  1.0
FILE_FORMAT   	=  'ASCII'
$--------------------------------------------------------------------------UNITS
[UNITS]
(BASE)
{length    force     angle       mass    time}
'm'       'newton'  'radians'    'kg'    'sec'
$--------------------------------------------------------------Airspring Properties
[PARAMETERS]
inner_diameter     	= .100
bag_diameter       	= .200
spring_height      	= .460
cylinder_height    	= .250
outer_diameter     	= .200
meniscus_height    	= .153
$-------------------------------------------------------------------------AIRSPRING
[AIRSPRING]
(Z_DATA)
{pressure}
137875  	$ p0
275790  	$ p1
413685  	$ p2
551581  	$ p3
689476  	$ p4
(XY_DATA)
{spring_height <m>  force@pressure <Newton>}
.3048   	17792       	29358.26    	41368.46    	55602.77    	67612.96
.3302   	13344       	25799.68    	35585.77    	47595.97    	57826.88
.3556   	12455       	22241.10    	31137.55    	40033.99    	48930.43
.381     	9786.087    	17792.88    	26689.32    	35585.77    	44482.21
.4064   	8896.422    	16013.59    	23130.75    	31137.55    	40033.99
.4318   	6672.33     	13344.66    	21351.46    	27578.97    	35585.77
.4572   	6227.5      	12455.02    	18682.53    	24910.04    	31137.55
.4826   	5337.865    	11120.55    	16903.24    	22241.10    	28913.44
.508     	4448.22     	9341.26     	15123.95    	20461.81    	26689.32
.5334   	4003        	8896.44     	13344.66    	17792.88    	22241.10
.5588   	3558        	7561.97     	11565.37    	15568.77    	19572.17
.5842   	2668        	5782.68     	9786.08     	13344.66    	17792.88
.6096   	1779        	4448.22     	8006.79     	11565.37    	14234.30

HEADERブロックには、ファイルのタイプ、バージョン、および形式情報が示されます。

$---------------------------------------------------------------------ALTAIR_HEADER
[ALTAIR_HEADER]
FILE_TYPE     	=  'asg'
FILE_VERSION  	=  1.0
FILE_FORMAT   	=  'ASCII'

UNITSブロックは、ファイルで使用される長さ、質量、フォース、時間、角度の単位を指定します。単位は大文字と小文字を区別しません。meter、Meter、METER、MeTerはいずれも同じと解釈されます。UNITSブロックは、すべてのタイプのデータファイルがビルダーによって読み出されるために必要です。

$--------------------------------------------------------------------------UNITS
[UNITS]
(BASE)
{length    force     angle       mass    time}
'm'       'newton'  'radians'    'kg'    'sec'

PARAMETERSブロックは、ローリングローブスプリングについてAirSpringファイルに記述された内径、バッグ直径、スプリング高さ、シリンダー高さ、外径、およびメニスカス高さの値をリストします。ローリングローブスプリングは、トラック、バス、乗用車、鉄道車両、その他の車両内の1次サスペンションスプリングです。トーラス小半径とトーラス大半径を計算するには、次の式が使用されます。

• トーラス大半径 = 内径/2+(バッグ直径-内径)/4
• トーラス小半径 = (バッグ直径-内径)/4

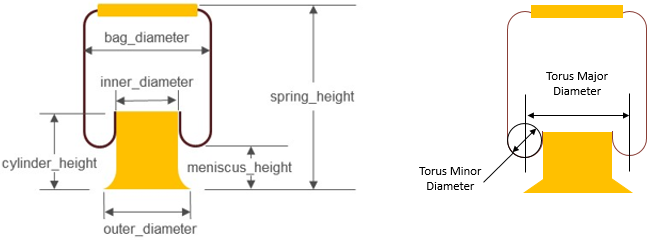

図 2. AirSpring寸法パラメータ

$--------------------------------------------------------------Airspring Properties
[PARAMETERS]
inner_diameter     	= .100
bag_diameter       	= .200
spring_height      	= .460
cylinder_height    	= .250
outer_diameter     	= .200
meniscus_height    	= .153

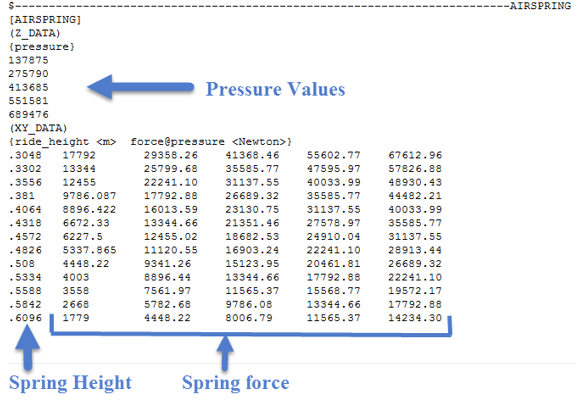

AIRSPRINGブロックには、さまざまな静圧でのスプリング力とたわみの関係が示されます。サブブロックは2つあります：

• Z_DATA
• XY_DATA

図 3.

MotionSolveの.plt、.abf、.mrfファイルのAirSpring出力チャンネルを以下の表にまとめます。
