リバウンドストップ

Property File

Rebound Stopプロパティは、力と変位の変位を記述したテーブルを収めるTeimOrbit形式のプロパティファイルに保存されます。

Install Method

導入手法は、Rebound Stopフォースが作用し始める距離を決定するために使用します。次の2つの導入手法を使用できます:

• Impact Length
  Impact Lengthは、衝撃が発生したときのRebound Stopアタッチメントポイント間の距離を表します。

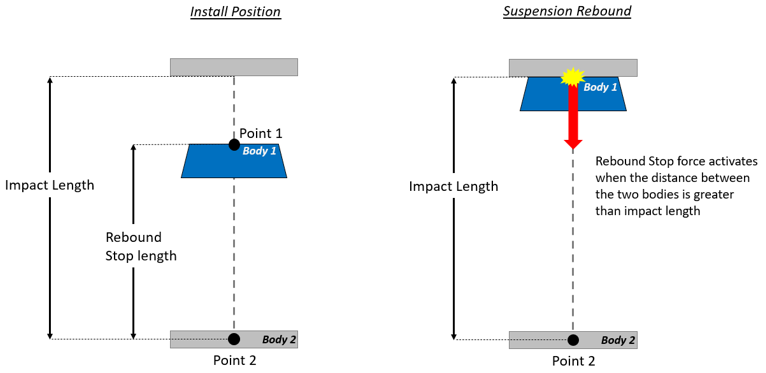

  図 1. Impact Length手法

  Body 1とBody 2の間の距離がImpact Lengthよりも大きい場合、Rebound Stopフォースが作用します。Impact Length導入手法を使用している場合は、その値を直接使用して、2つのボディ間のRebound Stopフォースがアクティブになります。

• Clearance
  Clearance手法を使用すると、Body 1とBody 2の間の距離が、Rebound Stop LengthからClearance値を差し引いたものより大きい場合（つまり、クリアランスがゼロより小さい値に達した場合）にRebound Stopフォースがアクティブになります。

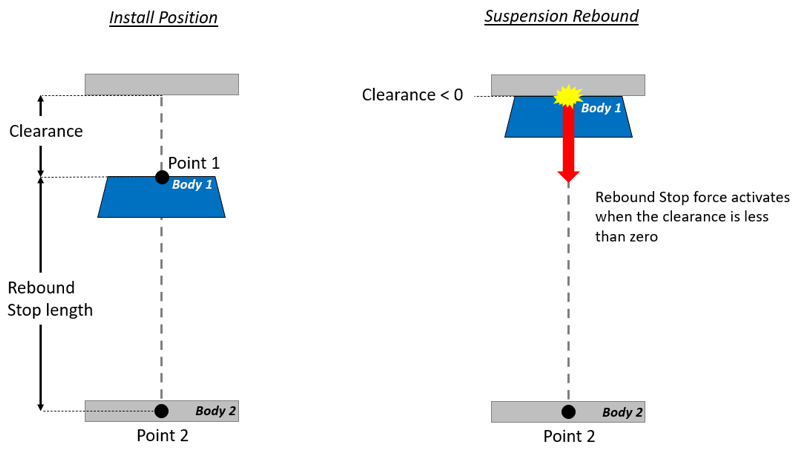

  図 2. Clearance手法

Install Distance

導入距離は、選択した導入手法の値を表します。Impact Length手法を選択した場合、導入距離の値はImpact Lengthの値を示します。Clearance手法を選択した場合、導入距離はClearanceの値を示します。

Rebound Stop length

リバウンドストップ長は、モデリングコンフィギュレーションで定義されたPoint 1とPoint 2の間の距離です。このパラメータは編集不可で、シミュレーションの前に現在のリバウンドストップ長を表示するためにのみ使用されます。

スケール

スケールオプションにより、プロパティファイルを直接修正することなく、力と変位をスケーリングすることができます。

Graphics

2つの円筒のグラフィックスは、MotionViewのRebound Stopを表します。このパラメータでは、可視化のためにCylinder OneとCylinder Twoの半径を変更できます。

$--------------------------------------------------------------------HEADER
[HEADER]
 FILE_TYPE     	=  'reb'
 FILE_VERSION  	=  4.0
 FILE_FORMAT   	=  'ASCII'
$---------------------------------------------------------------------UNITS
[UNITS]
LENGTH 	=  'mm'
ANGLE  	=  'degrees'
FORCE  	=  'newton'
MASS   	=  'kg'
TIME    	=  'second'
$---------------------------------------------------------------------CURVE
[CURVE]
{ disp    force}
 0.0   	0.0
 2.0   	1.0
 4.0   	2.0
 6.0   	3.0
 8.0   	4.0
10.0  	5.0
20.0  	6.0
30.0  	7.0
40.0  	8.0
50.0  	9.0
