コンターメソッド

CertificationリボンでContourツールをクリックします。

designpointsetまたはメソッドを選択します。

designpointsetなしで要素に対して実行が行われる場合、designpointmethodアドバンストセレクターを使用して目的のメソッドを直接選択する必要があります。1つのメソッドのみを選択できます。

designpointsetを選択した場合、割り当てられた任意のメソッドをコンター表示できます。

ガイドバーの

をクリックして次に進みます。

コンターまたはマーカープロットを作成するためのオプションが表示されたダイアログが開きます。

コンターオプションを定義します。

選択したメソッドに関連する結果テーブルを選択します。

メソッド選択の場合、これは同じメソッドが複数回（前のテーブルを削除せずに）実行される場合や、designpointsetに対しても直接要素に対しても実行される場合に有効です。

コンターにdesignpointsetが選択される場合、テーブルオプションにはdesignpointsetに割り当てられたすべてのメソッドの結果テーブルがリストされます。デフォルトではdesignpointsetに付加されている集約テーブルが選択されます。このような集約テーブルは、複数のメソッドがdesignpointsetに割り当てられ、これらのメソッドのうち2つ以上に“marginofsafety”というフラグが立った出力がある場合に必ず作成されます（メソッドを参照）。このテーブルはこれらのメソッド間の比較を実行し、重要な値とメソッドIDのみを保持します。
必要に応じて荷重ケースまたはエンベロープを選択します。

結果がレイヤーで使用可能な場合は、目的のレイヤーまたはエンベロープを選択します。

荷重ケースまたはレイヤーでエンベロープを使用する場合は、データのソート方法を定義するソートキーを選択します。

エンベロープがレイヤーのみで選択される場合、選択した荷重ケースに対し、レイヤーをまたいでmin（max | absmin | absmax）が検索されます。

エンベロープが荷重ケースのみで選択される場合、選択したレイヤーに対し、荷重ケースをまたいでmin（max | absmin | absmax）が検索されます。

エンベロープがレイヤーと荷重ケースの両方で選択される場合、両方に対して同じソートキーが使用されます。
データタイプを選択します。

要素に関する結果を持つことができるメソッドもあれば、designpointレベルで出力のみを持つことができるメソッドもあります。

Entity Columnがelementidに設定されている場合、コンターは要素ごとになります。

Entity ColumnがDDPに設定されている場合、designpointで値が要素ごとに利用可能であれば、Sortingキーが適用されます。また、要素間にわたるmin（max | absmin | absmax）値が保持され、関係するdesignpointのすべての要素でコンター表示されます。

Value Columnには、コンターで有効なメソッドのすべての（浮動小数点数値）入力と出力がリストされます。コンタープロットはこの値に基づきます。どのようなソートの場合も、これはソートメトリックとして使用されます。

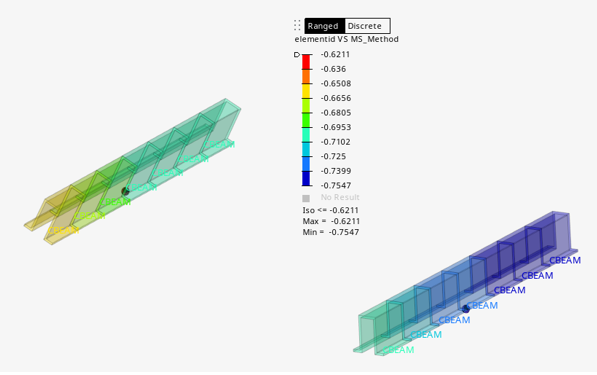

図 2. 要素ごとのコンター

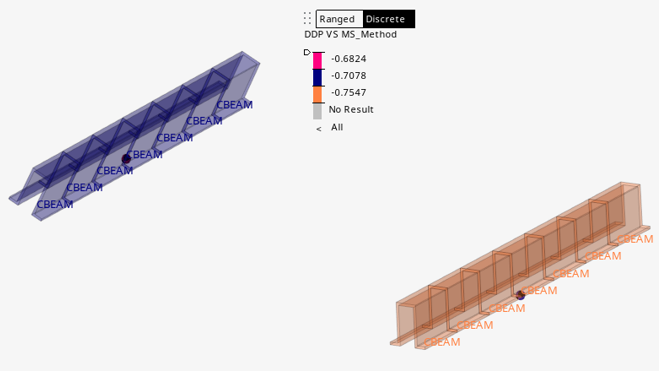

図 3. 構造ビームに集約されるコンター

Markerタブをクリックし、マーカーオプションを定義します。

マーカーはコンターありでもコンターなしでも作成できます。

複数のオプションを選択すると、エンティティバインドにコンマ区切り値が付加されます。集約テーブルの場合、Method IDの追加オプションを利用できます。これにより、安全マージンコンターの上部に重要なメソッドを表示できます。

形状を追加でき、これによってEntity Columnで定義した各エンティティに球が配置されます。3つの範囲で定義された個別の凡例に基づいて、形状に色付けすることもできます。

制約事項: 場合によっては、モデル上の球に関するスケールの問題（球が小さすぎてはっきり見えなくなる）が生じることがあります。

ここでは、コンタータブで提供されているものと同じオプションも使用できます。これらは、コンターではなく、マーカーを制御します。ApplyおよびResetは、マーカーに対してのみ変更を適用します。したがって、アクティブなコンターとは異なるマーカー値を表示することもできます。

適用をクリックします。
