Rivet構造要素の作成

Rivetツールは、シェル-1D-シェルパターンのコレクションとして、モデル化されたリベットを認識します。2つのシェル間のボディは、単一の1D要素で構成されます。ただし、このツールでは、リベットをマルチレイヤー接合として検出します。

1. CertificationリボンでRivetツールをクリックします。



   図 1.

2. 構造要素が作成されたら、構造プロパティを選択できます。をクリックして、プロパティの割り当て方法を定義します。
   メソッドを実行するには、各構造要素に構造プロパティを割り当てる必要があります。

   Single property

   同一のstructuralpropertyエンティティをすべてのdesignpointに割り当てます。

   Duplicate and assign property to all

   選択したstructuralpropertyの新しいインスタンスを作成し、すべてのdesignpointにコピーを割り当てます。

   Duplicate and assign property per designpoint

   designpointエンティティごとに、選択したstructuralpropertyの新しいインスタンスを作成します。

   このオプションはディープコピーを実行します。つまり、材料 / プロパティなどの構造プロパティの参照もコピーされます。生成された各構造プロパティは完全に独立しています。

   これは、構造プロパティを個別に更新する設計探索に有用です。

   さらに、Advancedドロップダウンのオプションを使用して、現在の選択から特別なパターンを保持または削除できます。すでに選択されているその他のタイプが除外されることはありません。これは、主として、cbush要素を選択したいもののrbe3-cbush-rbe3パターンのみ（他のcbushではない）を保持したい場合に有用です。

3. 1番目セレクターのエンティティタイプをElementsに設定します。

   どのような選択でも、1D要素のすべてのタイプが自動的にフィルタリングされます。このアルゴリズムにより、シェルとエッジを共有する1Dが削除され、1Dの“ヘッド”がシェルに接合しているかどうかに関係なく、複数の貫通シェル-1D-貫通シェルのチェーンが、可能なリベットと見なされます。

   このようにして、CFASTやRBE3-CBUSH-RBE3など、メッシュ従属（節点間接合）およびメッシュ独立のリアライゼーションがサポートされます。



   図 2. ラップジョイントジオメトリ



   図 3. 力と流束を抽出するためのFE理想化モデル

   貫通シェル-1D-貫通シェルのチェーンは有効な候補と見なされるため、選択から廃棄する1D要素を前もってフィルタリングできます。オプションメニューでは他にもフィルターを使用できます。

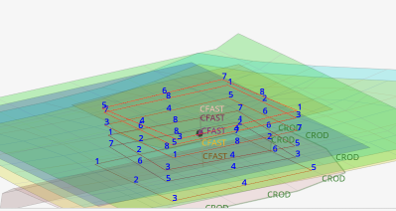

   図 4. マルチレイヤーリベットの例

4. オプション: 新たに作成されたdesignpointを保持するための保存先DesignPointSetを選択します。
   セットが選択されていない場合は、コンフィグRivetで新しいセットが作成されます。

   Auto DDPを使用してCertificationブラウザ コンテキストメニューからこのメニューにアクセスする場合、セレクターには、選択したdesignpointsetが事前入力されています。

5. Absorb FE Propertyチェックボックスが選択されていない場合は、（コンフィグRivetの）structuralpropertyエンティティを指定します。
   このチェックボックスを選択すると、ツールはCFAST設定からのみ構造プロパティを吸収しようとします。他のタイプが検出され、構造プロパティが割り当てられていないリベットが作成されたという警告メッセージが表示されます。

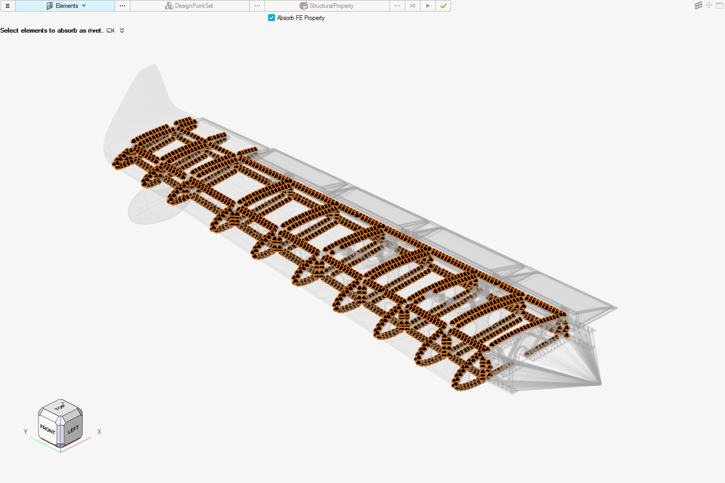

   図 5.
