Beam構造要素の作成

Beam構造要素は、1D要素またはシェル要素でメッシュできます。

1. CertificationリボンでBeamツールをクリックします。



   図 1.

2. 構造要素が作成されたら、構造プロパティを選択できます。をクリックして、プロパティの割り当て方法を定義します。
   メソッドを実行するには、各構造要素に構造プロパティを割り当てる必要があります。

   Single property

   同一のstructuralpropertyエンティティをすべてのdesignpointに割り当てます。

   Duplicate and assign property to all

   選択したstructuralpropertyの新しいインスタンスを作成し、すべてのdesignpointにコピーを割り当てます。

   Duplicate and assign property per designpoint

   designpointエンティティごとに、選択したstructuralpropertyの新しいインスタンスを作成します。

   このオプションはディープコピーを実行します。つまり、材料 / プロパティまたはビーム断面などの構造プロパティの参照もコピーされます。生成された各構造プロパティは完全に独立しています。

   これは、構造プロパティを個別に更新する設計探索に有用です。

3. 1D要素またはシェル要素でメッシュします。

   オプション	説明

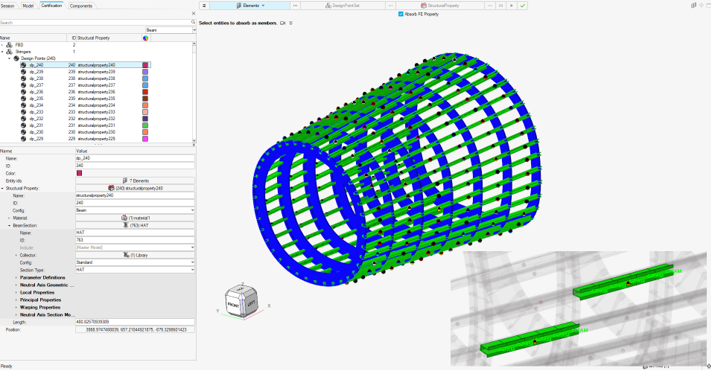

   1D Mesh	この場合、図 2に示すように、結果として、メンバーが交差点間の真のビームを表す1D要素のコレクションとして抽出されます。 1番目セレクターのエンティティタイプをElementsに設定します。 オプションで、新たに作成されたdesignpointを保持するための保存先DesignPointSetを選択します。 セットが選択されていない場合は、コンフィグBeam、タイプBeam_memberで新しいセットが作成されます。 Auto DDPを使用してCertificationブラウザ コンテキストメニューからこのメニューにアクセスする場合、セレクターには、選択したdesignpointsetが事前入力されています。 Absorb FE Propertyチェックボックスが選択されていない場合は、（コンフィグBeamの）structuralpropertyエンティティを指定します。 選択されている場合は、各designpointの中心に最も近いbar2/ ロッド要素に割り当てられたビーム断面と材料のペアを収集することにより、構造プロパティがモデルから吸収されます。 図 2. メンバーの抽出

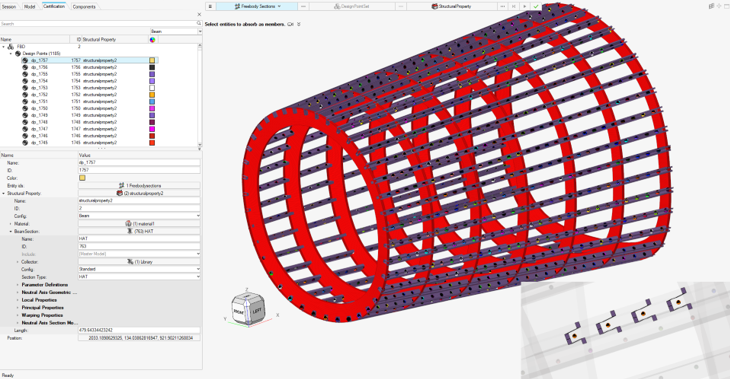

   シェルメッシュ	構造ビームを表すシェルメッシュの場合、まず、専用のツールを使用して、フリーボディ断面を生成する必要があります。図 3に示すように、結果として、フリーボディ断面ごとにdesignpointエンティティが生成されます。 1番目セレクターのエンティティタイプをFreebody Sectionsに設定します。 オプションで、新たに作成されたdesignpointを保持するための保存先DesignPointSetを選択します。 セットが選択されていない場合は、コンフィグBeam、タイプBeam_shellで新しいセットが作成されます。 1Dビームと同じように、（コンフィグBeamの）structuralpropertyエンティティを指定します。 このユースケースでは、Absorb FE Propertyチェックボックスは存在しません。 図 3. フリーボディ断面からのビーム

4. ガイドバーで、下記のオプションのいずれか1つをクリックします：
   • - 変更を保存してツールを開いたままにします。
   • - 変更を保存してツールを閉じます。
