注釈とビュー設定の変更

Hotspot FinderダイアログのPreferencesタブを使用して、注釈の書式、内容、配置の設定を変更します。

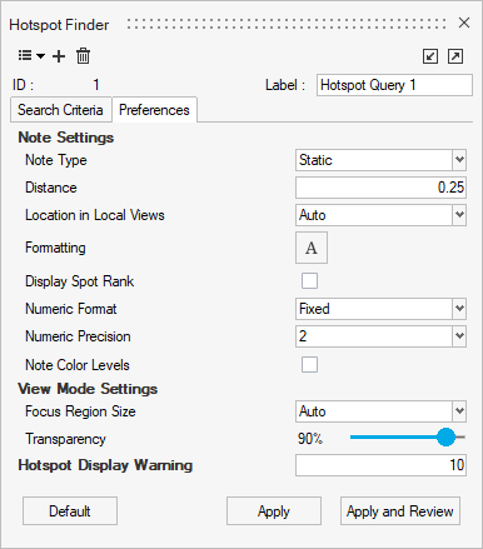

図 1.
注: HyperView - MultiCoreプロファイルでは、ダイアログの上部に追加結果を選択するボタンがあります。
  1. ガイドバーのをクリックしてHotspot Finderダイアログを開きます。
  2. Preferencesタブに切り替えます。
  3. HyperView - MultiCoreプロファイルでは、ボタンをクリックすることで、ホットスポットの場所に表示する追加結果を選択できます。これにより、ホットスポットが実行される結果タイプと一致する、キャッシュされたすべての結果定義が表示されます。
  4. デフォルトでは、注釈はStaticとして保存されており、コンターや荷重ケースを変更しても、保存された注釈で設定されている内容や値は変更されません。注釈の値を変更したい場合は、Note TypeをDynamicに変更します。
  5. Distance fieldを使用して、非グローバルタイプのビューのホットスポットエンティティからの注釈の距離を変更します。
  6. Location in Localビューオプションを使用して、非グローバルビューのビューで注釈の配置位置を変更します。すべてのグローバルモードでは、画面上のモデルからすべての注釈を外そうとする自動的な方法に従ってノートが表示されます。
  7. Formattingオプションを使用して、注釈の内容や書式を変更することができます。
    注: 通常の HyperView注釈のように、Templex式を使って注釈の内容を変更したり、このオプションを使ってフォントスタイルや塗りつぶしの色、枠線の色などを変更したりすることができます。
  8. Display Spot Rankチェックボックスをオンにして、注釈にホットスポットランクを表示します。
    ランクは注釈のテキストの先頭に表示されます。
  9. Numeric FormatとNumeric Precisionのオプションを使用して、注釈とホットスポットのレビューテーブルの数値フォーマットと精度を変更します。
  10. Applyボタンをクリックしてこれらの設定を保存するか、Apply and Reviewボタンをクリックして現在のホットスポットの検索結果を反映した設定を表示します。
