サーフェスエッジの分割解除
Unsplitツールは、分割ラインを除去し、分割されたサーフェスを元の分割されていない状態に戻すのに使用します。
注: このツールは、FEジオメトリに対応します。
-
Topologyリボンで、Splitツールの横の矢印をクリックし、Unsplitを選択します。
図 1. -
ポイント、ライン 、またはサーフェスを選択します。
- 分割解除によって、固定ポイントが除去されます。
- フリー / 共有サーフェスエッジの扱いは異なります。フリーエッジの場合、以下のオプションがあります。

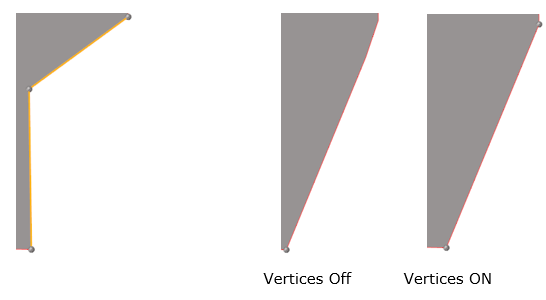

- 頂点間に直線を作成。
-
図 2. - 隣接するエッジをガイドとして使用してエッジを延長。
-
図 3.
- すべての分割ラインを削除するサーフェスを、1つまたは複数選択します。
