要素の作成と削除

Edit Elements: 作成ツールは、1D/2D/3D要素の新規作成と要素の削除を行うのに使用します。

1. 2DリボンからEdit Elements > 作成ツールをクリックします。





   図 1.

   基準値ファイルで指定された品質基準に基づいて要素が色分けされます。
2. ガイドバーで、をクリックして、作成する要素のtype/congif、新しい要素の保存先を定義します。

   1D



   図 2.

   2D



   図 3.

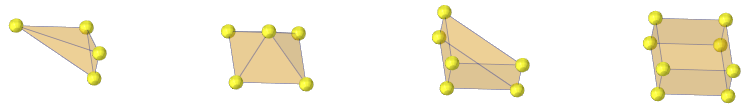

   3D





   図 4.

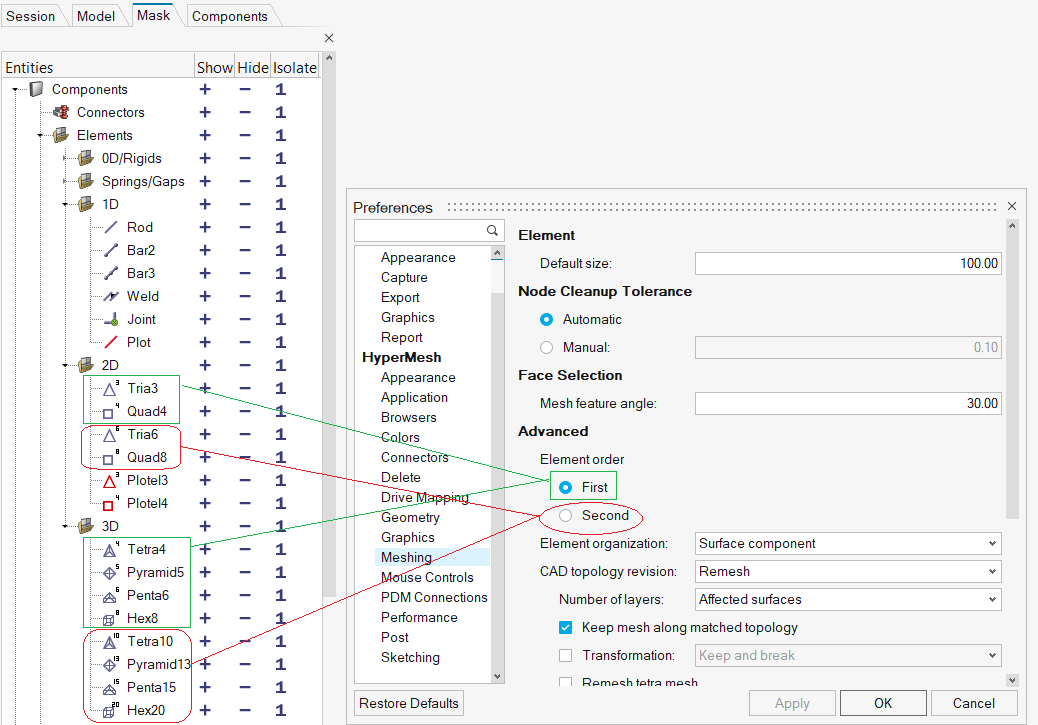

   デフォルトでは、1次要素が作成さ れ、ソルバー固有の要素タイプ/コンフィグは element type パネルから特定されます。2次要素を作成するには、メッシング要素順序の優先順位をSecondに設定します。





   図 5.

3. オプション: 特定の品質基準にある、またはそれ以下の要素を検索します。
   1. ガイドバーのFindをクリックします。
   2. ガイドバーのまたはをクリックして、問題のある要素の周辺の層数を増/減します。
   3. ガイドバーのまたはをクリックして、問題のある要素の次のパッチまたは前のパッチをレビューします。
4. 要素を作成、または削除します。
   • 節点を選択して作成1D/2D/3D要素を作成します。
   • 削除したい要素を選択し、左クリックで要素を削除します。
