節点の置き換え

Edit Elements: Replaceツールを使用して、節点の位置の変更および置き換えを行います。

  1. 2DリボンからEdit Elements > Replaceツールをクリックします。


    図 1.
    基準値ファイルで指定された品質基準に基づいて要素が色分けされます。
  2. オプション: 特定の品質基準にある、またはそれ以下の要素を検索します。
    1. ガイドバーのFindをクリックします。
    2. ガイドバーのまたはをクリックして、問題のある要素の周辺の層数を増/減します。
    3. ガイドバーのまたはをクリックして、問題のある要素の次のパッチまたは前のパッチをレビューします。
  3. ガイドバーから置換方法を選択し、節点 / 要素エッジを選択します。エンティティ（ FE エッジ）の上にマウスカーソルを移動すると、縮退エッジのプレビューが表示されます。
    ヒント: グラフィカルプレビューの表示/非表示は、オプションメニューで設定できます。
    方法 節点の置き換え手順
    One to One
    1. 位置変更および置き換えをする節点を1つ選択します。
    2. ターゲットとなる節点を選択します。

      1番目の節点が2番目の節点に置き換わります。

    注: 整合する要素エッジを選択することで、1対1の置き換えを実行することもできます。要素エッジを選択すると、中点の置き換えが自動的に実行されます。
    Multi to One
    1. 複数の節点を選択します。
    2. 選択した節点から、ターゲットとなる節点を1つ左クリックします。

      他のすべての節点がこの節点の位置に移動され、置き換わります。

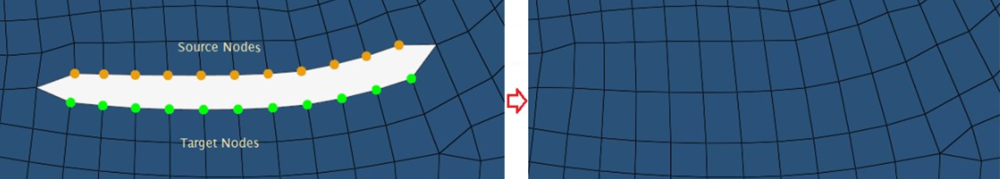

    Multi to Multi
    1. 位置変更および置き換えるソース節点はby pathで選択します。
    2. ターゲット節点をby pathで選択します。
    3. ガイドバーのReplaceをクリックして、すべての節点を一度に置き換えます。


      図 2.
