プリテンション管理

Pretension Managerツールを使用して、OptiStruct ソルバー用の1Dおよび3Dプリテンションボルト荷重とボルトセクションを作成、編集します。

AnalyzeリボンからBolt Pretensionツールをクリックします。


図 1.
このツールを使用できるのは、OptiStructユーザープロファイルが読み込まれている場合のみです。

OptiStruct内でのプリテンションボルト解析の動作の詳細については、OptiStructオンラインヘルプのプリテンションボルト解析を参照してください。

Pretension Managerダイアログ

Pretension Managerは、モデル内のすべてのボルトプリテンション荷重を表形式で表示します。各行はモデルにおける予荷重を表し、各列は以下を表します：
表 1.
列 詳細 関連するOptiStructカード
ボルトタイプ 荷重がかかっているボルトの種類を表示します。1Dまたは3Dで作成可能です。 PRETENS
ボルトID 荷重がかかっているボルトプリテンションセクションの識別番号を表示します。 PRETENS
EID/SURFID ボルトプリテンションセクションがある要素（1D）またはサーフェス（3D）の識別番号を表示します。 PTFORCE, PTADJST
Load Type プルダウンメニューから以下のオプションを選択することで、予荷重のタイプを確認し、編集することができます：
  • Force
  • Adjustment

一度に複数行のこのフィールドを選択し編集するには、Ctrlキーを使用します。

OKまたは適用をクリックして、モデルの荷重タイプを更新します。Cancelをクリックすると、変更を保存せずにPretension Manager を 終了します。

 PTFORCE, PTADJST
  プルダウンメニューから以下のオプションのいずれかを選択することで、予荷重がHyperMeshに保存されている Load Collectorを確認、編集できます：
Select Existing
Load Collector Selectorパネルに移動します。
Create New
荷重を整理するために、"接頭辞 PRETENS_*"規則で命名された新しい荷重コレクターを自動的に作成します。

一度に複数行のこのフィールドを選択し編集するには、Controlキーを使用します。

OKまたは適用をクリックして、モデルの荷重タイプを更新します。Cancelをクリックすると、変更を保存せずにPretension Manager を 終了します。

 PTFORCE, PTADJST
荷重ID HyperMeshの個々の荷重の内部識別番号を表示します。
Load Magnitude 予荷重の大きさを確認し、編集することができます。

一度に複数行のこのフィールドを選択し編集するには、Controlキーを使用します。新しい値を入力し、Enterを押すと、選択したすべての行に変更が適用されます。

OKまたは適用をクリックして、モデルの荷重タイプを更新します。Cancelをクリックすると、変更を保存せずにPretension Manager を 終了します。

 PTFORCE, PTADJST
Orientation (オプション) プルダウンメニューから以下のオプションのいずれかを選択することで、ボルトプリテンションセクションの法線方向の決定タイプを確認し、編集することができます。
空白
ソルバーのデフォルト
AUTO
GRIDS
G1,G2,G3節点選択ダイアログに移動します。
VECTOR
方向選択パネルに移動します。
CID
System Selectorパネルに移動します。
Orientation typeの値は、選択範囲を編集した直後にモデル内で更新されます。
Output DOF ID (オプション)プルダウンメニューから以下のオプションを選択することにより、プリテンション変位と荷重を含むSPOINTを確認し、編集することができます。
Select Existing
Node Selectorパネルに移動します。
Create New
自動的にSPOINTを作成し、ボルトプリテンションセクションに割り当てます。

一度に複数行のこのフィールドを選択し編集するには、Controlキーを使用します。

Output DOF IDの値は、編集選択直後にモデル内で更新されます。

 PRETENS
Pretension Managerダイアログには 以下のボタンがあります：
表 2.
ボタン 概要
Add 1D Bolts 1つまたは複数の1Dボルトプリテンションセクションを作成できます。
1Dボルトのプリテンションセクションを追加する：
  1. Add 1D Boltsをクリックします。

    Element Selectorパネルが開きます。

  2. 1つまたは複数の梁、バー、ロッド要素を選択します。
  3. Selectをクリックします。
  4. Proceedをクリックします。

    個々の1Dボルトプリテンションセクションは、選択された要素ごとに作成されます。
Add 3D Bolts 1つまたは複数の3Dボルトプリテンションセクションを作成できます。Add 3D Boltsをクリックすると、2つのオプションが利用できます：
  • Select Existing Surfaceを選択してContact Surface Selectorパネルを開き、既存のサーフェスを選択します。Selectをクリックし、Proceedをクリックすると、選択した各接触サーフェスに対し3Dボルトプリテンションセクションが作成されます。
  • Create New Surfaceを選択し、Contact Surface Create (solid faces) パネルを開きます。ここで、ボルトプリテンションセクションのサーフェスを作成するための要素とフェイス節点を選択する必要があります（下図参照）。
    手順1：
    ボルトの片側の要素を選択する：


    図 2.
    手順2：
    セクションフェイスの節点を選択する：


    図 3.

Create New Surfaceオプションを使用している場合、"接頭辞PRETENS_*"ルールに従った名前を使用した適切なカードイメージがパネル内で自動的に割り当てられます。CreateとReturnをクリックすると、Pretension Managerに戻ります。Pretension Managerに新しい接触サーフェスの3Dボルトプリテンションセクションが表示されます。
Add Load 既存のボルトプリテンションセクションに新しい予荷重を追加します。
既存の予荷重に新しいプリテンション荷重を追加するには：
  1. 新しい荷重を追加したいボルトプリテンションセクションの最初の列のチェックボックスをクリックします。
  2. Add Loadをクリックして、選択したボルトプリテンションセクションに新しい荷重を追加します。

    新しい荷重は、新しい荷重を追加したいセクションの直下に追加され、階層ツリー形式で表示されます。

ボルトプリテンションセクション：
例
以下のモデルには、ID 1、2、3、4の4つのボルトプリテンションセクションがあり、それぞれ9500、10000、11500、9000の予荷重がかかります。


図 4.

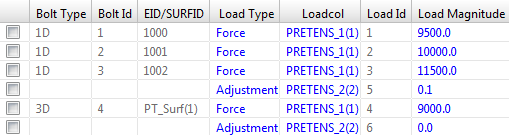

ボルトセクション3と4のみに0.1のプリテンションの調整荷重を加える必要があります。そのためには、セクション3と4のチェックボックス（上図）を選択し、Add Loadをクリックします。選択された各ボルトセクションの下に、さらに1つのプリテンション荷重が加えられます。


図 5.

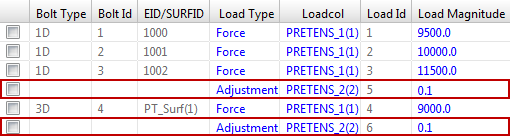

表の左側を見ると、モデルには4つのプリテンションボルトセクションがあり、そのうちのいくつかは複数のプリテンション荷重がかかっていることがわかります。

この例では、すべてのボルトの荷重は荷重コレクターPRETENS_1に保存され、ボルト3と4の調整荷重は別の荷重コレクター PRETENS_2 に保存されます。
Delete 選択したボルトプリテンションセクションとプリテンション荷重を削除します。
選択したボルトプリテンションセクションの削除：
  1. 削除したい行の最初の列のチェックボックスをクリックします。
  2. Deleteをクリックします。

ボルトプリテンションセクションに複数の荷重が適用されている場合、トップレベルでボルトセクションを削除すると、そのセクションに適用されているすべての荷重が自動的に削除されます。一方、単一の追加荷重を削除すると、選択した荷重のみが削除されます。
Review 選択したボルトプリテンションセクションに割り当てられた要素/サーフェス、荷重、SPOINTをグラフィカルに確認できます。このボタンは、選択したボルトプリテンションセクションの方向に関するより詳細な情報も表示します。
ボルトプリテンションセクションのレビュー：
  1. 確認するボルトプリテンションセクションの最初の欄のチェックボックスをクリックします。
  2. Reviewをクリックします。

    Review Pretensionダイアログが開きます。

  3. Review PretensionダイアログのOKをクリックして、Pretension Managerダイアログに戻ります。
Select All テーブルのすべての行を選択します。
Select None テーブルのすべての行を選択解除します。
Select Reverse テーブルの行選択を選択反転させます。
View Pretension Managerテーブルのビュー構成モードを制御します。プルダウンから2つのオプションが選択できます：
  • By Bolt (default)を選択すると、同じプリテンションボルトのセクションに複数の荷重をかける場合は、その直下に表示され、階層ツリー形式で表示されます。


    図 6.

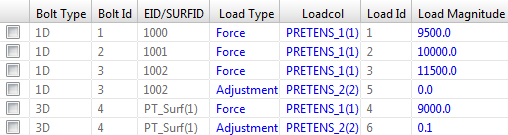

  • Allを選択すると、同じプリテンションボルトセクションに複数の荷重を適用する場合、階層構造のないフラットな表示構造を使用して、その直下に表示されます。ボルトプリテンションセクションのタイプとIDは、モデル内のすべてのプリテンション荷重に対して表示されます。


    図 7.
