bar2要素またはbar3要素の方向付け

Use the Edit Beam: Orientツールを使用して、bar2またはbar3の向きを定義します。

それぞれのソルバープロファイルは、ビームの向きを異なる方法で管理しており、ベクトルや3番目の節点など、向きを定義する上で、多かれ少なかれ柔軟性を提供します。しかし、ソルバーによる方向付けのリアライズ方法に違いがあっても、コンテキストオプションにはほとんど違いがなく、表面的な複雑さはありません。ただし、あるオプションが特定のソルバーとは無関係な場合、そのオプションは表示されません。

Plane1は、要素のX軸と方向付けの方法によって定義された平面です。ソルバーに応じて、これはXY平面またはXZ平面になります。

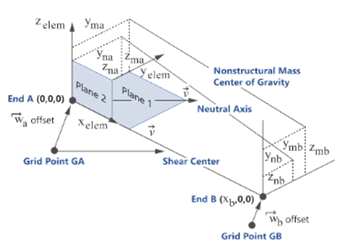

図 1. OptiStructソルバーによるBar2の方向付け

HyperMeshではグローバル座標系（座標系ID=0）が用意されていますが、一部のソルバー（OptiStruct/Nastranなど）では、節点の出力座標系を表すにはグローバル座標系を使用し、実験室のグローバル座標系を表すには基本座標系を使用しています。基本座標系と変位座標系は、実験室参照座標系または節点出力座標系（変位成分の書き込み用）に使用されます。

  1. 1DリボンからEdit Beam > Orientツールをクリックします。


    図 2.
  2. 向き設定する要素を選択します。
  3. オプション: ガイドバーでをクリックしてオプションを指定します。
  4. 参照節点を使用して向きを設定し、By Vectorチェックボックスをクリアします。
    1. 3つ目の節点として使用する節点を選択します。
      同じ節点参照が、方向付けるすべてのターゲット要素で使用されます。
  5. 参照要素を使用して向きを設定し、By Vectorチェックボックスをクリアします。
    1. 参照要素を選択します。
      参照要素の向きが、方向付けるターゲット要素に伝播されます。

      実装は、ソルバープロファイルによって異なります。

  6. ベクトルを方法として使用して向きを設定します。
    1. By Vectorチェックボックスを選択します。
    2. マクロダイアログ のオプションを使用して、オリエンテーションを行います。
    オプション 説明
    Orient Bar2/Bar3 as Plate Stiffener をクリックし、bar2/bar3の垂直軸を、隣接シェルの法線の正方向に揃えます。

    隣接シェルの法線は、オプションで定義されたしきい値（ブレーク角）より大きい角度を持たないため、平均化されます。鋭角の場合、最も小さいIDを持つシェルが参照用として使用されます。T接合の場合、不要なシェルを非表示にし、“シェルの法線”オプションをDisplayedに設定することで、参照シェルを選択できます。
    要素のX軸のまわりの回転(Rotate Elements Along the X-Axis） - マニピュレータを使用してPlane 1を動的に回転します。選択された要素が元の向きからこの回転角度だけ回転されます。

    マクロダイアログのをクリックして、増分オプションを表示します。
    ベクトルツールと座標系(Vector Tool and Systems) ベクトルツールを使用して、空間内の任意の方向ベクトルを指定します。
    1. をクリックします。
    2. ベクトルの向きを設定した後Esc をクリックすると、実行中の機能に戻ります。

    マニピュレータマクロダイアログで、ベクトル座標を解決するためのローカル座標系を選択できます。をクリックして、座標系を選択します。

    ベクトルマニピュレータを使用するか、x、y、zの成分（ローカル座標系で解決）を入力します。
    Orient in Displacement System Node1の出力座標系で方向ベクトルの成分を定義します。
    1. Orientマクロダイアログでをクリックし、マクロダイアログを展開します。
    2. 変位座標系で方向ベクトルのX、Y、Z成分を入力します。
    制約事項: このオプションは、すべてのソルバープロファイルで使用できるわけではありません。
    向きをベクトルに置換(Replace Orient by Vector) ビームの向きに節点を使用している場合、このオプションを使用して節点を同等のベクトルで置き換えます。ベクトルは、ビーム節点1から方向節点に向かいます。

    Orient マクロダイアログのをクリックしてから Replace orient by vectorを選択します。

    節点を持たないビームを選択した場合、このオプションは何もしません。

    制約事項: このオプションは、ベクトルによる方向付けをネイティブにサポートしているソルバープロファイルでのみ使用できます。
ヒント: モデリングウィンドウの左上の凡例を使用して、現在の向きから定義される要素座標系の軸をプロットします。
制約事項: 以下は、OptiStructとNastranのみが対象です：
  • 方向付けによってXY平面が定義されます。したがって、向きがシェル法線に沿って設定された場合は、その結果としてY軸はシェルの正方向の法線と一致します。
  • すべての方向付けの方法（X、Y、Z方向ベクトル上の参照節点結果を選択する方法は除きます）は、要素レベルで保存されます。
  • Orientation by Vectorツールを使用すると（座標系を使用するかどうかにかかわらず）、方向付け用のOFFTキーがBとして割り当てられます。これは、基本座標系で成分が表されることを意味します（図 3を参照）。
  • Orientation in Displacement Systemを使用すると、方向付け用のOFFTがGとして設定されます（図 3を参照）。
  • Replace Orient by Vectorを使用できます。
制約事項: 以下は、ANSYSのみが対象です：
  • 方向付けによってXZ平面が定義されます。したがって、向きがシェル法線に沿って設定された場合は、その結果としてZ軸はシェルの正方向の法線と一致します。
  • いずれの方向付け方法でも、各bar2/bar3上の3つ目の節点が作成または更新されます。したがって、基本座標系か変位座標系かは関係ありません。
  • Replace Orient by Vectorは無意味なため使用できません。

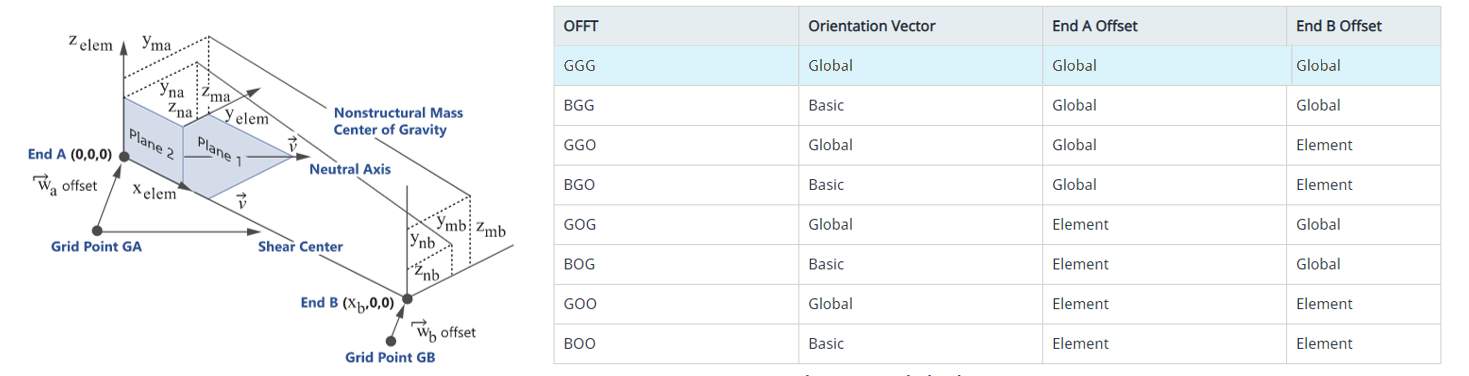

図 3.
