切り欠きとエッジフィレットの削除
Defeature: Cuts/Edge Filletsツール、サーフェスエッジの引き延ばしと切り欠き、フィレットの削除
注: このツールでは、FEジオメトリはサポートされていません。
-
Topologyリボンからツールをクリックします。
図 1. -
ライン、位置、またはサーフェスを選択します。
オプション 説明 Lines 削除する切り欠き部分が含まれたサーフェスエッジを選択します。 ハイライトされた線を左クリックすると個々のカットを削除でき、 ガイドバーの
/
をクリックすると一度にすべてを削除できます。Locations サーフェスエッジ上の2カ所を選択し、切り欠きを削除します。 Surfaces フィレットやラウンドを削除するためにサーフェスを選択します。 サーフェスフィレットと同様エッジフィレットも、垂直に近い自由エッジの交点にスムーズなカーブを成しています。

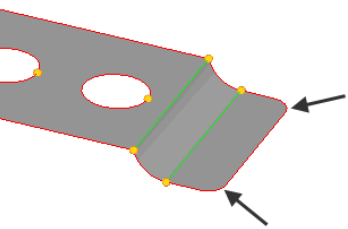

エッジフィレットは、サーフェスのトリミングループのうち、円弧とほぼ等価な部分を指します。
図 2. エッジフィレット
をクリックして、最小/最大半径と最小角度を定義します。- ドロップダウンメニューから、Rounds、フィレット、またはAllのうちどれを検出するのかを選択します。
- ガイドバーのFindをクリックします。
モデル内のラウンドとフィレットが選択され、赤でハイライト表示されます。
フィレットが検知された後、検知パラメータを変更することもできます。新しい基準に合わないフィレット／ラウンドは、選択を無効にされます。しかし、より狭い範囲の基準に見合う追加のフィレットの検知は、ユーザーが再度Findをクリックしない限り、行われません。
ヒント: 自動検出を使わず、手動でサーフェスを選択することも可能です。 - ガイドバーで
と
をクリックして、選択したそれぞれのラウンド / フィレットを確認します。 - 1つずつ削除する場合はハイライトされたラウンド/フィレットをそれぞれ左クリックし、一度にすべて削除する場合はガイドバーの/をクリックします。
現時点では、異なるサーフェスに属するフィレットまたは異なる除去サーフェス間に渡る領域の検出はしません。
