サーフェスフィレットの削除

Defeature: フィレットツールを使用して、ラウンド（凸型）サーフェスおよびフィレット（凹形）サーフェスの両方を検出して削除します。

Defeature: フィレットツールを使用すると、1つのラウンドまたはフィレットを選択して、そのサイズより大きい、小さい、または同程度（±5%）のラウンドまたはフィレットをすべて見つけることができます。一般に、まず小さなフィレット、次に大きなフィレット、最後にラウンドを削除することをお勧めします。これ以上削除できないところまで進んだら、他のモデリングツールや方法を使用して形状の簡素化を完了することをお勧めします。

注: このツールでは、FEジオメトリはサポートされていません。
  1. TopologyリボンからDefeature > フィレットツールをクリックします。


    図 1.
  2. ガイドバードロップダウンメニューから、Rounds、フィレット、またはAllのうちどれを検出するのかを選択します。
  3. オプション: ガイドバーでをクリックして、特定サイズのラウンド / フィレットを検出して選択するために使用される設定を定義します。
  4. ガイドバーのFindをクリックします。
    モデル内のラウンドとフィレットが選択され、赤でハイライト表示されます。
  5. ガイドバーでとをクリックして、選択したそれぞれのラウンド / フィレットを確認します。
    ヒント: 自動検出を使わず、手動でサーフェスを選択することも可能です。すでにFeaturesツールでフィレットを検出している場合は、ガイドバーのエンティティセレクターを変更し、直接選択することが可能です。

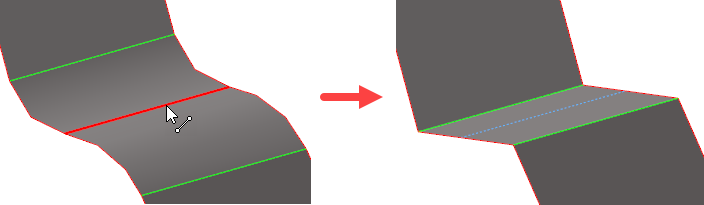

  6. オプション: 無視するフィレットのラインを選択します。


    図 2.

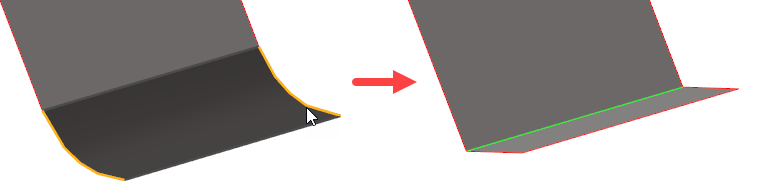

  7. オプション: フィレットの端を構成するラインを選択します。


    図 3.
  8. オプション: ラウンド / フィレットの検出 / 削除にパラソリッド形状カーネルを使用する場合、Use Parasolidを有効にします。
    このオプションが有効な場合、無視されるラインとフィレット端のラインには対応しません。
  9. 次の方法でラウンド / フィレットを削除します。
    • 選択したすべてのラウンド / フィレットを削除するには、ガイドバーですべて削除をクリックします。
    • 個々のラウンドまたはフィレットを削除するには、選択したラウンドまたはフィレットを左クリックします。
