FBDパネルプロット
パネル構造部材の法線荷重とせん断荷重を表示します。
PostリボンでPanel Plotツールをクリックします。
図 1.
図 1.
制約事項: NastranおよびOptiStructソルバー選択時のみ利用できます。
ツールには以下のものが含まれています。
- Panel Entities
- 1つまたは複数のパネルエンティティを定義します。
- Properties
- 選択したパネルエンティティのすべてのプロパティを表示します。
- loadcases
- すべてのインポート結果ファイル内で利用可能なサブケースのリスト。
- Panel Plot and Display
- 表示オプション。
ワークフロー：
- パネルエンティティを作成します。
- 選択したパネルエンティティのプロパティを設定します。
- 荷重ケースを選択します。
- パネルプロットのオプションを設定します。
- 選択した荷重ケースのパネルプロットを表示します。
パネルエンティティの作成
右クリックし、Createを選択します。
ダイアログが開きます。
- Name
- パネルの名前。
- Select Elements
- パネルの要素グループ。
- Find Panel
- 選択した要素に基づいてパネルを作成します。
選択したパネルエンティティのプロパティの設定
パネルエンティティを選択します。
プロパティが表示されます。
- Name
- パネルエンティティの名前。
- ID
- パネルエンティティのID。
- Color
- パネルエンティティの色。
- Entity List
- パネルエンティティの要素を選択します。

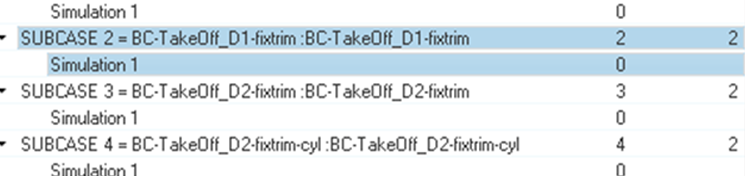

荷重ケースの選択
パネルプロットの荷重ケースを選択します。
図 2.
図 2.
パネルプロットの表示オプション
パネルプロットの表示オプションを定義します。
- Evaluate by
- 表示する必要のあるデータのタイプを選択します。
- Create Envelope
- 複数の荷重ケースを使用して1つのエンベロープを作成するには、このチェックボックスをアクティブにします。
- Normal Loads
- 法線力を表示するには、このチェックボックスをアクティブにします。
- Tangential Loads
- 接線力（せん断力）を表示するには、このチェックボックスをアクティブにします。
- Show values
- 値を表示するには、このチェックボックスをアクティブにします。
- Tolerance
- トレランスを下回る絶対値を持つ荷重は表示されません。
- Arrow Length (%)
- パネルプロットのベクトルをスケーリングして表示します。
- Color
- 法線荷重と接線荷重の色を変更します。
- Normal Load at
- 法線荷重を要素エッジのコーナーに表示するのか中心に表示するのかを選択します。
- Numeric format
- 表示される値の数値フォーマットを定義します。
- Tables
- 1つまたは複数のパネルと荷重ケースの、法線荷重と接線荷重が含まれたテーブルを作成します。

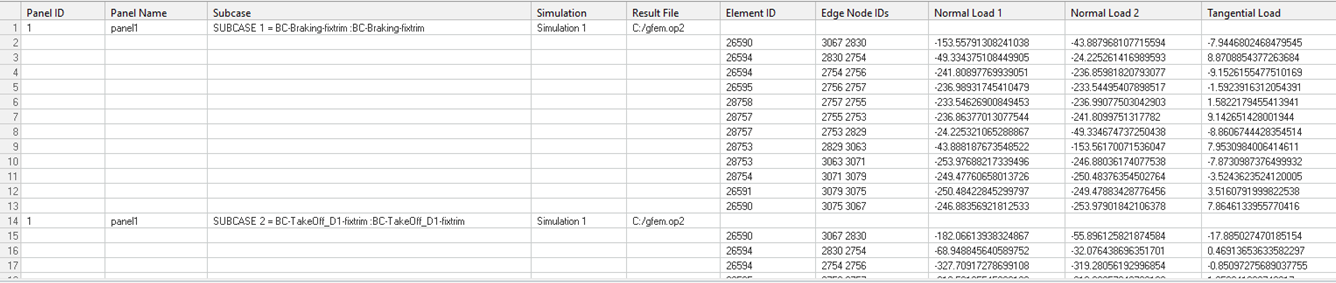

- サマリーテーブルには、パネルエンティティのすべての法線荷重と接線荷重が表示されます。

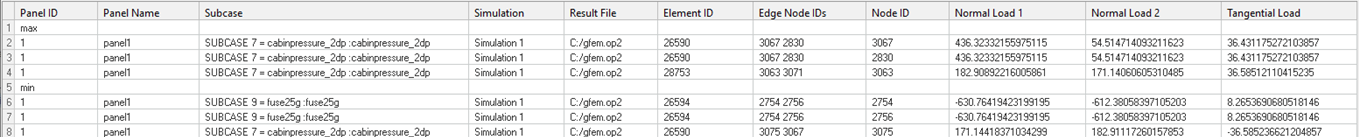

図 3. - 最小 / 最大テーブルには、法線荷重と接線荷重の最小値と最大値が表示されます。
図 4.

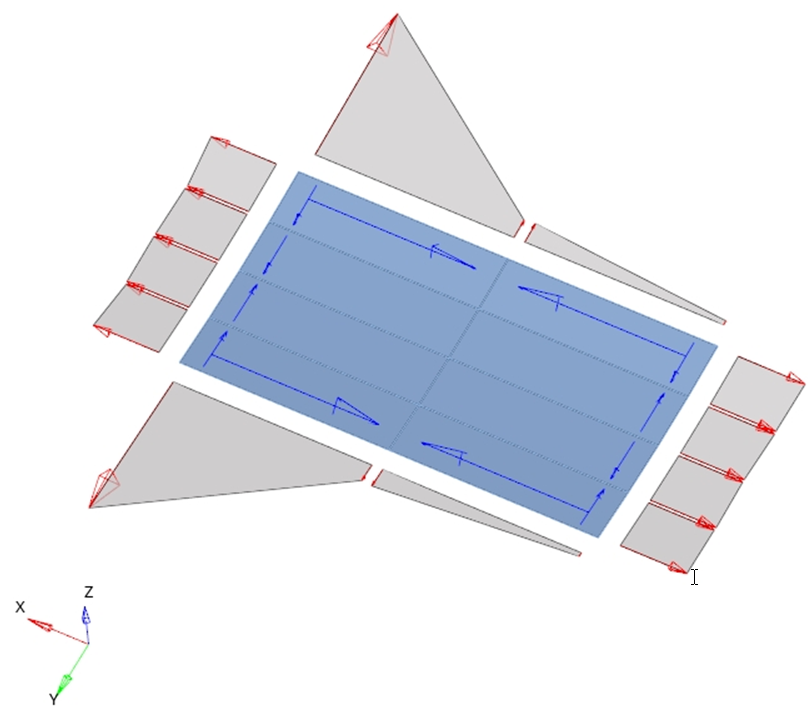

選択した荷重ケースのパネルプロットの表示
- Applyをクリックすると、パネルプロットが表示されます。
- Clearをクリックすると、棒グラフが非表示にされます。
