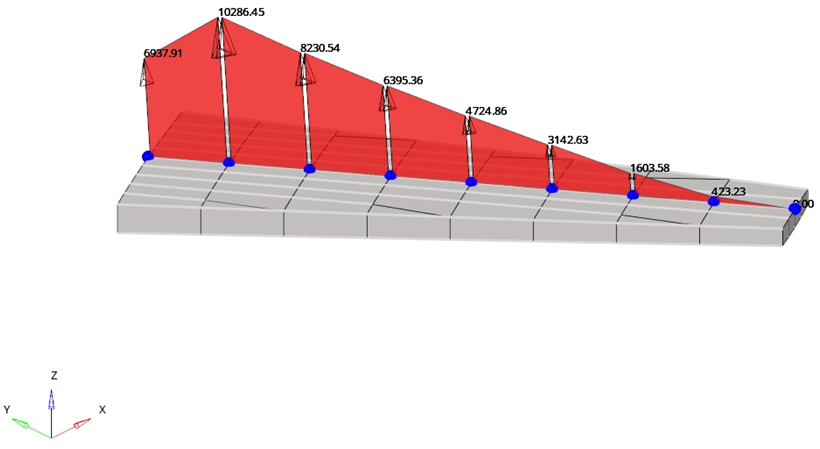

FBDトレースプロット

節点パスに沿った各断面のフリーボディの力とモーメントを表示します。

PostリボンでTrace Plotツールをクリックします。

ツールには以下のものが含まれています。

ワークフロー：

フリーボディ断面の作成

右クリックし、Createを選択します。

ダイアログが開きます。

Name

FBD断面グループの名前。

Select Node Path

FBD断面グループの節点パスを選択します。

Select Intersect Entity

FBD断面グループの節点パスに沿った目的の要素を選択します。FBD Forcesツール上の断面では、プレーンと交差しているすべての要素が使用されます。ただし、Trace Plotツールを使用すると、考慮する要素を指定できます。

Number of cuts between nodes

選択された各ペアの節点間の追加断面の量を定義します。

Cutting plane definition

Trace Plotツールによって作成されたすべての断面の法線方向を定義します。

Direction

このオプションを使用できるのは、切断面の定義が共通方向に設定されている場合です。すべての断面の法線方向として使用されるベクトルを定義します。

System definition

結果を評価するために使用される座標系を定義します。

Direction-Basedオプションを選択した場合は、各節点における座標系を自動的に定義できます。選択ボックスを使用して、XY面内のベクトルを定義します。系の座標は次のようになります：

すべてのFBD断面グループはModelブラウザに表示されます。

FBD断面グループを選択します。

そのプロパティが表示されます。

Name: FBD断面グループの名前。
ID: FBD断面グループのID。
Color: FBD断面グループの色。
Intersect entity ids: FBD断面グループの節点パス沿いの目的の要素を選択します。
System definition: 結果をプロットするために使用される座標系を定義します。
System: このオプションを使用できるのは、座標系定義がUser definedに設定されている場合です。結果をプロットするための座標系を選択します。
Orientation Vector: このオプションを使用できるのは、座標系定義がDirection basedに設定されている場合です。XY面を定義するための方向ベクトルを定義します。

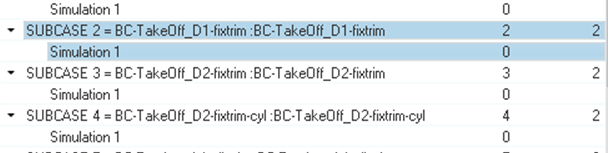

トレースプロットの荷重ケースを選択します。

トレースプロットの表示オプションを定義します。

Load Types: 表示する必要のあるフリーボディデータのタイプを選択します。; 複数のオプションを選択した場合、力とモーメントは合計されます。; オプションは、ソルバーに応じて異なります。
Tolerance: トレランスを下回る絶対値を持つ力やモーメントは表示されません。
Force/Moment: 表示する力またはモーメント成分を定義します。
Arrow Length (%): トレースプロットをスケーリングして表示します。
Numeric format: トレースプロットの値を、固定小数点と浮動小数点のどちらのフォーマットで表示するのかを定義します。小数点以下の桁数も定義します。
Plot Direction: トレースプロットの方向を選択します。
Sum At: 力とモーメントが合計される場所として重心または節点を選択します。
Display At: 力とモーメントが表示される場所として重心または節点を選択します。
Show values: トレースプロットの値を表示するには、このオプションを選択します。
