結合

結合チェックは、ボルト、ナット、クリップ、プレートなどのパート / コンポーネントに伴う問題を検出し、PowerPointファイルでレポートします。

選択に応じてさまざまなチェックを実行できます。ツールによってチェックが実行され、チェックの結果がレポートファイルに書き出されます。

  1. Comparisonブラウザで右クリックしコンテキストメニューからCheck > Connectionを選択します。
    Connectionダイアログが開きます。
  2. Base ModelにImport Typeを選択します。
    • XML (PLMXMLまたはUDMXML)
    • Assembly (CADアセンブリファイル:UG Assembly、CATProduct、JT Assembly…)
    • CAD (Refer Config / CAD section)
    • FE (Nastran, PAM-CRASH, Radioss, Abaqus, OptiStruct, HyperMesh)
    • Multiple Assembly(複数のCADアセンブリファイル)
    • Spot Files(適用外)
    • FE Files(適用外)
    • Mixed Import (フォルダーにCADファイルとFEファイルが含まれる)
  3. データタイプを選択します。
    それぞれのデータタイプが表示されます。
  4. フォルダーアイコンをクリックして、インポートするモデルに移動します(フォルダー/ファイル選択)。
    フォルダーまたは選択した場所には、スポット溶接ファイルが存在している必要があります。スポット溶接ファイルタイプは、コンフィグファイルで設定する必要があります。


    図 1.
  5. Report Path欄で、Model Verificationツールで生成されたレポートが保存されるディレクトリに移動します。
  6. Project Name欄に、プロジェクトの名前を入力します。
  7. Slide Number欄に、PowerPointレポートで使用するスライドの開始番号を入力します。
  8. モデルを実行するための方法を選択します。
    • 同じHyperMeshセッションでモデルを実行する場合は、Interactiveを選択します。
    • 新しいHyperMeshセッションをバッチモードで起動する場合は、Backgroundを選択します。
  9. Backgroundオプションを選択すると、Processesドロップダウンリストがアクティブになりますが、プロセッサによっても異なります。
    Model Verificationツールは、選択されたhmbatchプロセスの数だけ起動されます。
    • レポート作成を行わず比較のみを実行する場合は、Checkを選択します。
    • レポートだけ生成する場合は、Reportを選択します(チェックは事前に実行されている)。
    • 比較レポート作成を続けて行う場合は、Bothを選択します。
  10. この機能を実行するには、Runをクリックします。
  11. 処理を停止する場合は、Stopをクリックします。
    これで、バックグラウンドを含むすべてのHyperMeshセッションが閉じられます。
  12. View Reportをクリックすると、Summary PowerPointレポートが表示されます。

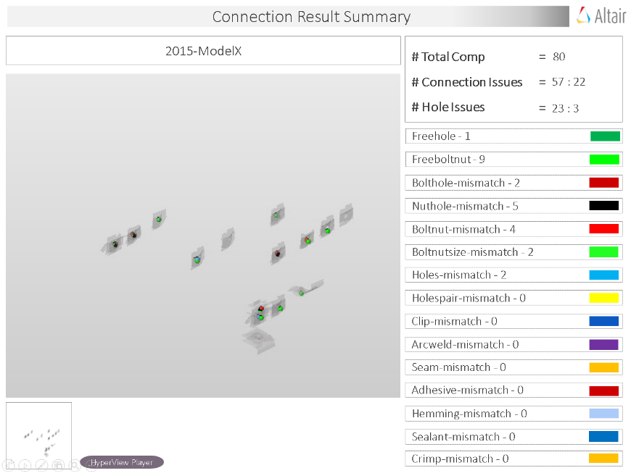

    図 2. PowerPoint Summary. (レポートパスに保存される)

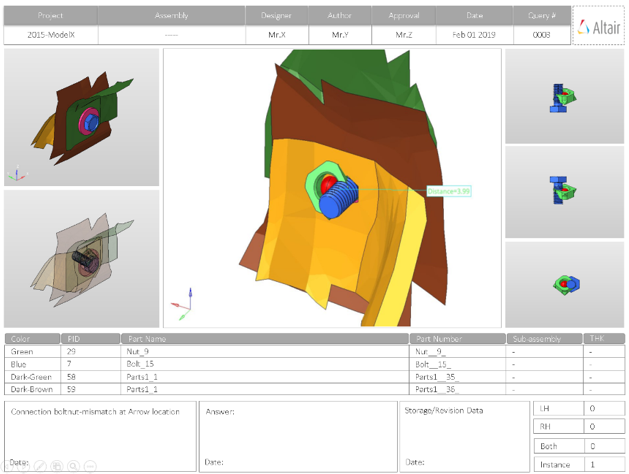

    図 3. PowerPoint Detailed Report. (レポートパスに保存される)

Output

結合チェックから生成されるPowerPointレポートの概要。

PowerPointレポートは以下のようないくつかのセクションに分かれています。
Report Header
プロジェクト名、アセンブリ名、およびスライド番号。
Full Assembly Picture
結合に問題があるコンポーネントのイメージ。
H3D Image
断面はHyperView Playerで確認できます。結合がクロスマークでマークされたFEモデルを示すH3Dイメージが表示されます。
Issue Details
結合に問題があるコンポーネントの詳細。
User Review Section
設計者 / エンジニアと情報を交換するときに新しい情報を追加するために使用されます。
Additional Info
現在のスライドに示されている問題の発生状況。インスタンスの数は、問題の発生件数を示しています。

サポートされている結合チェック

モデル内の結合に対して実行するチェックのタイプ。

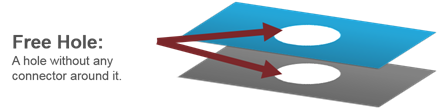

Free Hole
周りにコネクターがないモデル内の穴を検出します。


図 4.

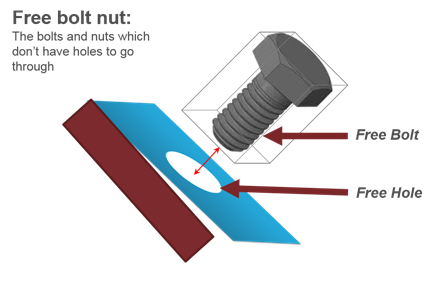

Free Bolt-Nut
適合する穴がないボルトとナットを検出します。


図 5.

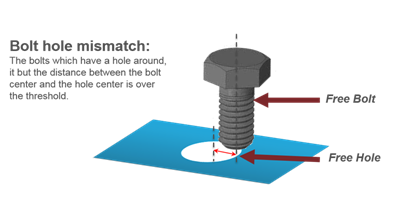

Bolt Hole Mismatch
周りに穴はあるが、ボルトの中心と穴の中心の距離がしきい値を超えているボルトを検出します。


図 6.
Nut Hole Mismatch
周りに穴はあるが、ナットの中心と穴の中心の距離がしきい値を超えているナットを検出します。
Bolt-Nut Mismatch
全体の位置または整列方向が適切に一致しないボルトとナットのペアを検出します。


図 7.

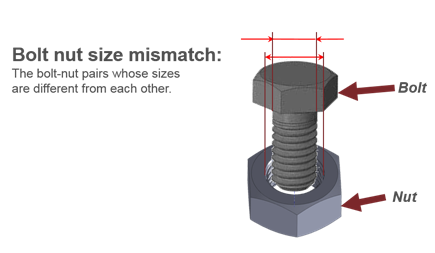

Bolt-Nut Size Mismatch
サイズが合わないボルトとナットのペアを検出します。
注: ボルト、ナット、およびクリップの直径は、CSVファイルから取得されます。


図 8.

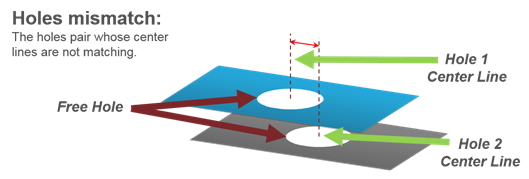

Holes Mismatch
中心軸が一致しない穴のペアを検出します。


図 9.

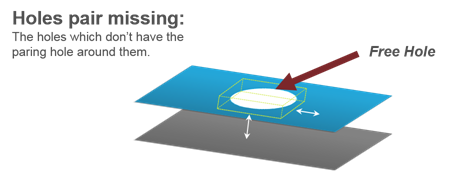

Holes Pair Missing
指定されたトレランス内に対応するペアの穴が存在しない穴を検出します。


図 10.
Clip Mismatch
周りに穴はあるが、クリップの中心と穴の中心の距離がしきい値を超えているクリップを検出します。
