フリーパート

フリーパートチェックは、IDコネクターまたは共有節点を介して他のコンポーネントに結合されていないモデル内のコンポーネントを検出します。

1. Comparisonブラウザで右クリックしコンテキストメニューからCheck > FreePartを選択します。
   Freepartダイアログが開きます。
2. ベースモデルの場合は、Import Typeを選択します（サポートされているタイプは以下のとおりです）。
   • XML (PLMXMLまたはUDMXML)
   • Assembly （CADアセンブリファイル：UG Assembly、CATProduct、JT Assembly…）
   • CAD (Refer Config / CAD section)
   • FE (Nastran, PAM-CRASH, Radioss, Abaqus, OptiStruct, HyperMesh)
   • Multiple Assembly（複数のCADアセンブリファイル）
   • Spot Files（適用外）
   • FE Files（適用外）
   • Mixed Import （フォルダーにCADファイルとFEファイルが含まれる）
3. データタイプを選択します。
   それぞれのデータタイプが表示されます。
4. フォルダーアイコンをクリックして、インポートするモデルに移動します（フォルダー/ファイル選択）。
   フォルダーまたは選択した場所には、スポット溶接ファイルが存在している必要があります。スポット溶接ファイルタイプは、コンフィグファイルで設定する必要があります。



   図 1.

5. Gap欄に、2つのコンポーネントが結合されているかどうかをチェックするために使用する、これらのコンポーネント間のギャップを入力します。
6. Report Path欄で、Model Verificationツールで生成されたレポートが保存されるディレクトリに移動します。
7. Project Name欄に、プロジェクトの名前を入力します。
8. Slide Number欄に、PowerPointレポートで使用するスライドの開始番号を入力します。
9. モデルを実行するための方法を選択します。
   • 同じHyperMeshセッションでモデルを実行する場合は、Interactiveを選択します。
   • 新しいHyperMeshセッションをバッチモードで起動する場合は、Backgroundを選択します。
10. Backgroundオプションを選択すると、Processesドロップダウンリストがアクティブになりますが、プロセッサによっても異なります。
    Model Verificationツールは、選択されたhmbatchプロセスの数だけ起動されます。
    • レポート作成を行わず比較のみを実行する場合は、Checkを選択します。
    • レポートだけ生成する場合は、Reportを選択します（チェックは事前に実行されている）。
    • 比較レポート作成を続けて行う場合は、Bothを選択します。
11. この機能を実行するには、Runをクリックします。
12. 処理を停止する場合は、Stopをクリックします。
    これで、バックグラウンドを含むすべてのHyperMeshセッションが閉じられます。
13. View Reportをクリックすると、Summary PowerPointレポートが表示されます。

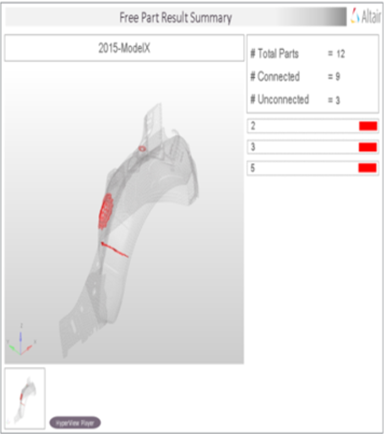

    図 2. PowerPoint Summary and Detailed Report. (レポートパスに保存される）
