スポット比較

スポット比較チェックは、Model Verificationツールを使用して2つのスポットコネクターファイルを比較します。

1. Comparisonブラウザで右クリックしコンテキストメニューからCheck > Spot Comparisonを選択します。
   Spotcompareダイアログが開きます。
2. Base ModelにImport Typeを選択します。
   • XML (PLMXMLまたはUDMXML)
   • Assembly （CADアセンブリファイル：UG Assembly、CATProduct、JT Assembly…）
   • CAD (Refer Config / CAD section)
   • FE (Nastran, PAM-CRASH, Radioss, Abaqus, OptiStruct, HyperMesh)
   • スポットファイル（.vip、.mwf、.mcf、または.xml）。
   • FE Files（直接ファイル選択）
   • Mixed Import（適用外）
3. データタイプを選択します。
   それぞれのデータタイプが表示されます。
4. フォルダーアイコンをクリックして、インポートするモデルに移動します（フォルダー/ファイル選択）。



   図 1.

5. 派生モデルの場合は、Import Typeを選択します。
   • XML (適用外）
   • Assembly （CADアセンブリファイル：UG Assembly、CATProduct、JT Assembly…）
   • CAD (適用外）
   • FE (Nastran, PAM-CRASH, Radioss, Abaqus, OptiStruct, HyperMesh)
   • スポットファイル（.vip、.mwf、.mcf、または.xml）。
   • FE Files（直接ファイル選択）
   • Mixed Import（適用外）
6. データタイプを選択します。
   それぞれのデータタイプが表示されます。
7. フォルダーアイコンをクリックして、インポートするモデルに移動します（フォルダー/ファイル選択）。



   図 2.

8. Report Pathで、Model Verificationツールで生成されたレポートが保存されるディレクトリに移動します。
9. Project Name欄に、必要に応じて、プロジェクトの名前を入力します。
10. Slide Number欄に、必要に応じて、PowerPointレポートで使用するスライドの開始番号を入力します。
11. モデルを実行するための方法を選択します。
    • 同じHyperMeshセッションでモデルを実行する場合は、Interactiveを選択します。
    • 新しいHyperMeshセッションをバッチモードで起動する場合は、Backgroundを選択します。
12. Backgroundオプションを選択すると、Processesドロップダウンリストがアクティブになりますが、プロセッサによっても異なります。
    Model Verificationツールは、選択されたhmbatchプロセスの数だけ起動されます。
    • レポート作成を行わず比較のみを実行する場合は、Checkを選択します。
    • レポートだけ生成する場合は、Reportを選択します（チェックは事前に実行されている）。
    • 比較レポート作成を続けて行う場合は、Bothを選択します。
13. この機能を実行するには、Runをクリックします。
14. 処理を停止する場合は、Stopをクリックします。
    これで、バックグラウンドを含むすべてのHyperMeshセッションが閉じられます。
15. View Reportをクリックすると、Summary PowerPointレポートが表示されます。

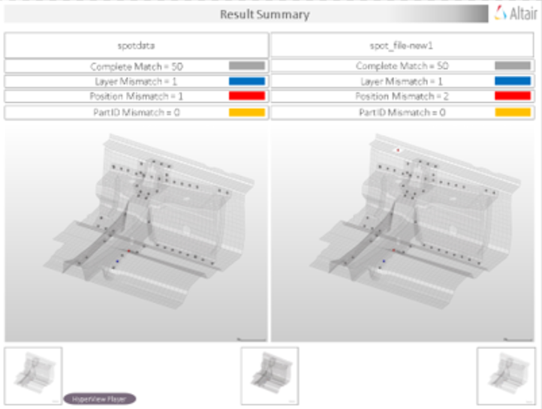

    図 3. PowerPoint Summary Report. (レポートパスに保存される）
